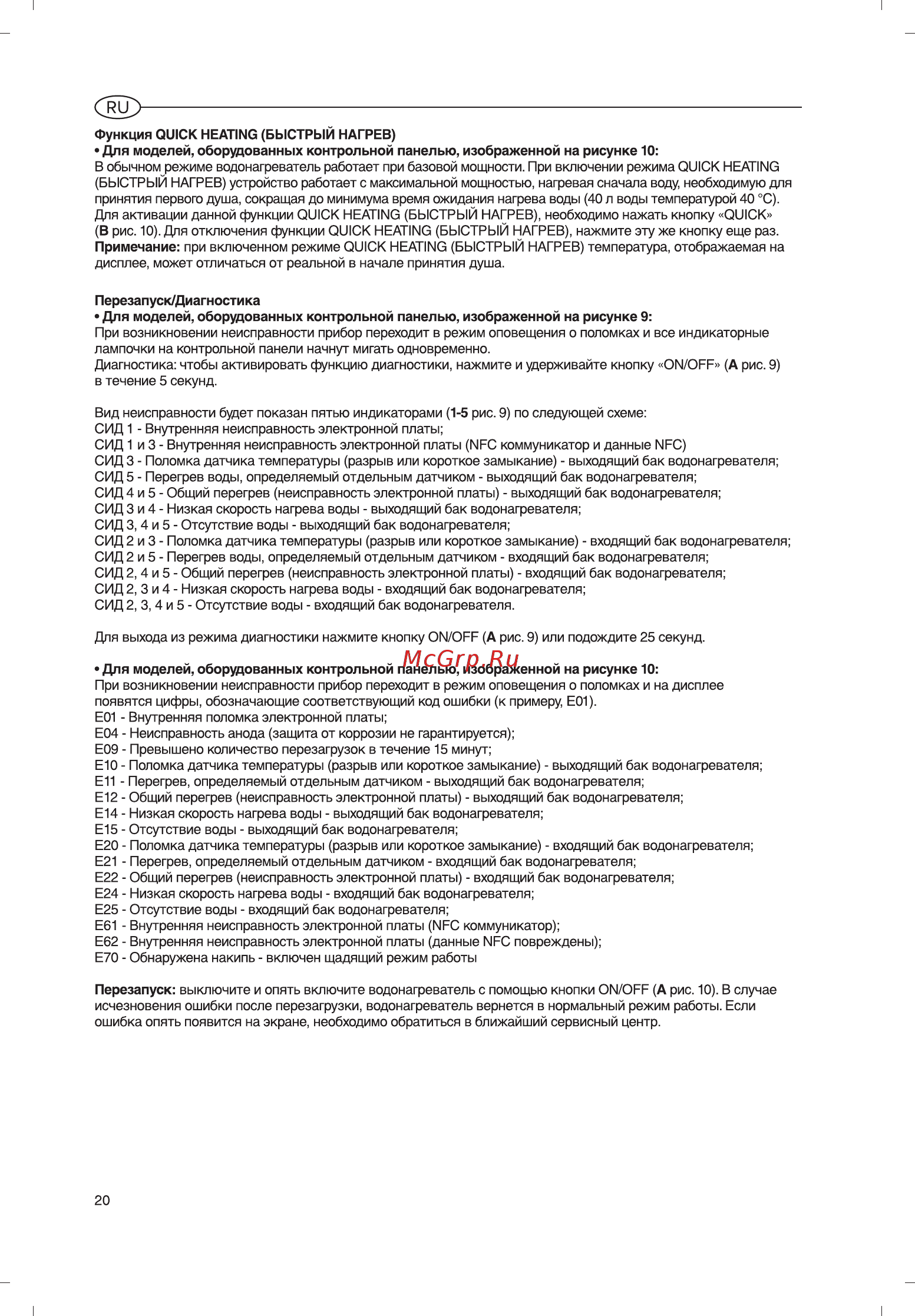

Функция QUICK HEATING БЫСТРЫЙ НАГРЕВ Для моделей оборудованных контрольной панелью изображенной на рисунке 10 В обычном режиме водонагреватель работает при базовой мощности При включении режима QUICK HEATING БЫСТРЫЙ НАГРЕВ устройство работает с максимальной мощностью нагревая сначала воду необходимую для принятия первого душа сокращая до минимума время ожидания нагрева воды 40 л воды температурой 40 C Для активации данной функции QUICK HEATING БЫСТРЫЙ НАГРЕВ необходимо нажать кнопку QUICK В рис 10 Для отключения функции QUICK HEATING БЫСТРЫЙ НАГРЕВ нажмите эту же кнопку еще раз Примечание при включенном режиме QUICK HEATING БЫСТРЫЙ НАГРЕВ температура отображаемая на дисплее может отличаться от реальной в начале принятия душа Перезапуск Диагностика Для моделей оборудованных контрольной панелью изображенной на рисунке 9 При возникновении неисправности прибор переходит в режим оповещения о поломках и все индикаторные лампочки на контрольной панели начнут мигать одновременно Диагностика чтобы активировать функцию диагностики нажмите и удерживайте кнопку ON OFF А рис 9 в течение 5 секунд Вид неисправности будет показан пятью индикаторами 1 5 рис 9 по следующей схеме СИД 1 Внутренняя неисправность электронной платы СИД 1 и 3 Внутренняя неисправность электронной платы NFC коммуникатор и данные NFC СИД 3 Поломка датчика температуры разрыв или короткое замыкание выходящий бак водонагревателя СИД 5 Перегрев воды определяемый отдельным датчиком выходящий бак водонагревателя СИД 4 и 5 Общий перегрев неисправность электронной платы выходящий бак водонагревателя СИД 3 и 4 Низкая скорость нагрева воды выходящий бак водонагревателя СИД 3 4 и 5 Отсутствие воды выходящий бак водонагревателя СИД 2 и 3 Поломка датчика температуры разрыв или короткое замыкание входящий бак водонагревателя СИД 2 и 5 Перегрев воды определяемый отдельным датчиком входящий бак водонагревателя СИД 2 4 и 5 Общий перегрев неисправность электронной платы входящий бак водонагревателя СИД 2 3 и 4 Низкая скорость нагрева воды входящий бак водонагревателя СИД 2 3 4 и 5 Отсутствие воды входящий бак водонагревателя Для выхода из режима диагностики нажмите кнопку ON OFF А рис 9 или подождите 25 секунд Для моделей оборудованных контрольной панелью изображенной на рисунке 10 При возникновении неисправности прибор переходит в режим оповещения о поломках и на дисплее появятся цифры обозначающие соответствующий код ошибки к примеру Е01 Е01 Внутренняя поломка электронной платы Е04 Неисправность анода защита от коррозии не гарантируется Е09 Превышено количество перезагрузок в течение 15 минут ЕЮ Поломка датчика температуры разрыв или короткое замыкание выходящий бак водонагревателя Е11 Перегрев определяемый отдельным датчиком выходящий бак водонагревателя Е12 Общий перегрев неисправность электронной платы выходящий бак водонагревателя Е14 Низкая скорость нагрева воды выходящий бак водонагревателя Е15 Отсутствие воды выходящий бак водонагревателя Е20 Поломка датчика температуры разрыв или короткое замыкание входящий бак водонагревателя Е21 Перегрев определяемый отдельным датчиком входящий бак водонагревателя Е22 Общий перегрев неисправность электронной платы входящий бак водонагревателя Е24 Низкая скорость нагрева воды входящий бак водонагревателя Е25 Отсутствие воды входящий бак водонагревателя Е61 Внутренняя неисправность электронной платы NFC коммуникатор Е62 Внутренняя неисправность электронной платы данные NFC повреждены Е70 Обнаружена накипь включен щадящий режим работы Перезапуск выключите и опять включите водонагреватель с помощью кнопки ON OFF А рис 10 В случае исчезновения ошибки после перезагрузки водонагреватель вернется в нормальный режим работы Если ошибка опять появится на экране необходимо обратиться в ближайший сервисный центр 20
