Vogels TURN WALL2145 W [6/20] Mount the adapter b onto the screen
![Vogels TURN WALL2145 W [6/20] Mount the adapter b onto the screen](/views2/1534103/page6/bg6.png)
6

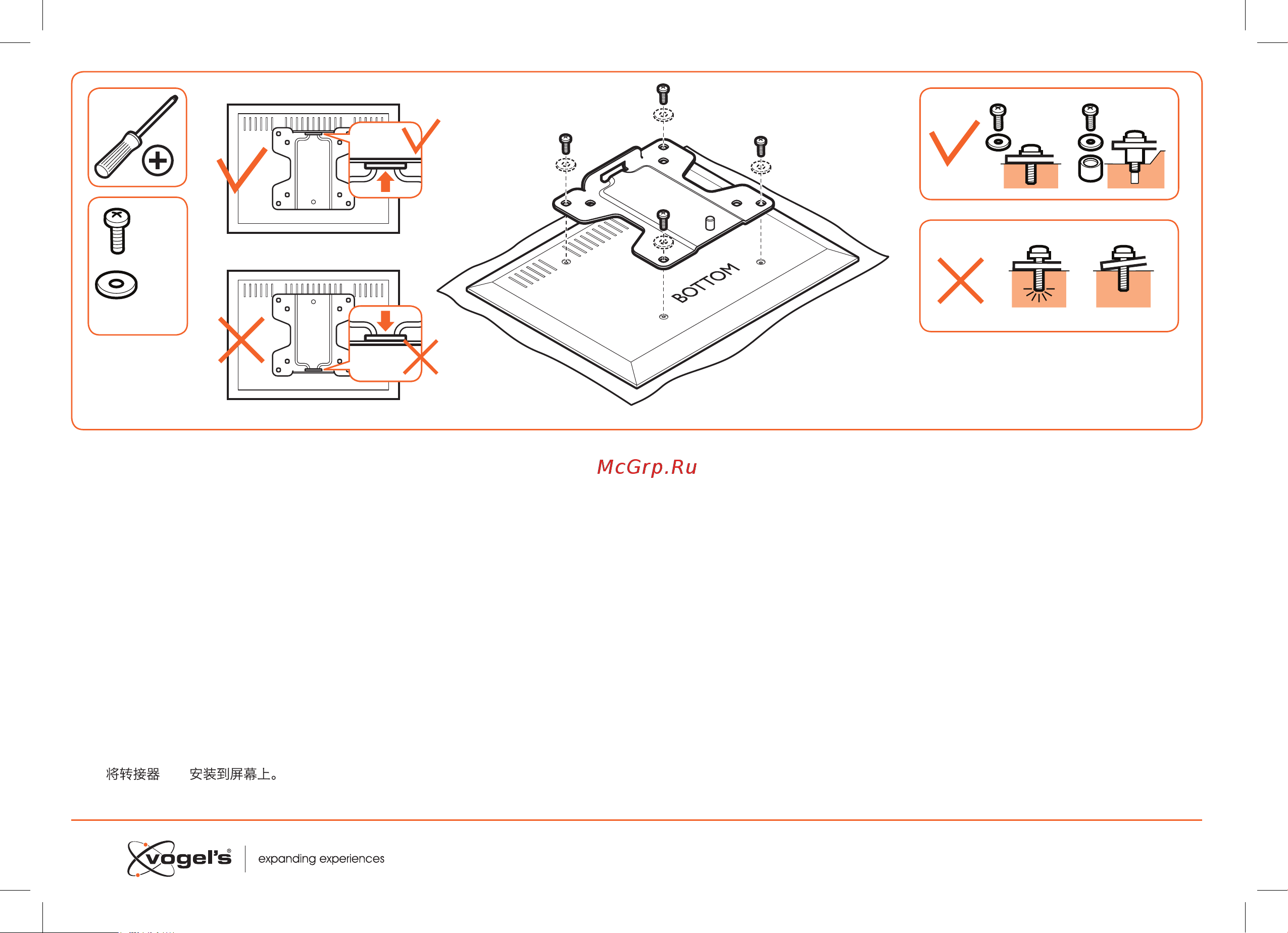

1 Mount the adapter (B) onto the screen.
DE - Bringen Sie den Adapter (B) am Bildschirm an.
FR - Montez l’adaptateur (B) sur l’écran.
NL - Beveig de adapter (B) aan het scherm.
ES - Monte el adaptador (B) en la pantalla.
IT - Montare l’adaatore (B) sullo schermo.
PT - Monte o adaptador (B) ao ecrã.
EL - Στερεώστε τον αντάπτορα (B) επάνω στην οθόνη.
SV - Montera adaptern (B) på skärmen.
PL - Przykręć łącznik (B) do odbiornika.
RU - Установите адаптер (B) на экран.
CZE - Namontujte adaptér (B) na obrazovku.
SK - Namontujte adaptér (B) na obrazovku.
HU - Csavarozza az adaptert (B) a képernyőre.
TR - Adaptörü (B) ekrana monte edin.
RO - Montaţi piesa de legătură (B) pe ecran.
UK - Встановіть адаптер (B) на екран.
BG - Монтирайте адаптера (B) на екрана.
JA -
アダプター
(B)
をスクリーンに取り付ける。
ZH -
(B)
TV TV
TVTV
G
H
1-2
Optional
WALL_2025_2045_MI_V2.indd 6 16-06-15 20:29
