Цифровые соединения
Данный ресивер оборудован четырьмя цифровыми входными
разъемами DIGITAL IN (один цифровой коаксиальный разъем,
три цифровых оптических разъема и один выходной разъем
DIGITAL OUT).
К данному ресиверу можно подключать любое цифровое
оборудование такое как —
• DBS тюнер,
• Цифровой телевизионный тюнер,
• DVD проигрыватель,
• Проигрыватель компакт-дисков и
• Устройство записи компакт-дисков.
ВАЖНО:
• При подключении к цифровому разъему DVD проигрывателя,
телевизионного тюнера или тюнера DBS необходимо также
подключить данный терминал к видео разъему (композитному
видео разъему или разъему S-видео) на задней панели
ресивера. Если цифровой разъем не будет соединен с видео
разъемом, просмотр видео изображения будет невозможен.
• После того, как компоненты будут подключены к разъемам
DIGITAL IN, при необходимости выполните следующие действия.
– Установите соответствующим образом значения разъема
цифрового входа (DIGITAL IN). Смотрите раздел “Установка
значения цифрового входного разъема (DIGITAL IN)” на стр. 16.
– Выберите соответствующий цифровой входной режим. Более
подробную информацию смотрите в разделе “Выбор
аналогового или цифрового входного режима” на стр. 16.
Примечания:
• При отправке с завода-изготовителя разъемы DIGITAL IN
были настроены для подключения к ним следующих
компонентов.
– DIGITAL 1 (коаксиальный): Для подключения DVD
проигрывателя
– DIGITAL 2 (оптический): Для подключения проигрывателя
компакт-дисков
– DIGITAL 3 (оптический): Для подключения цифрового
телевизионного тюнера
– DIGITAL 4 (оптический): Для подключения устройства
записи компакт-дисков
• При работе с проигрывателем компакт-дисков или
устройством записи компакт-дисков используйте систему
дистанционного управления COMPU LINK, соединив
компоненты так, как описано в разделе “Aналоговые
соединения” (см. стр. 6).

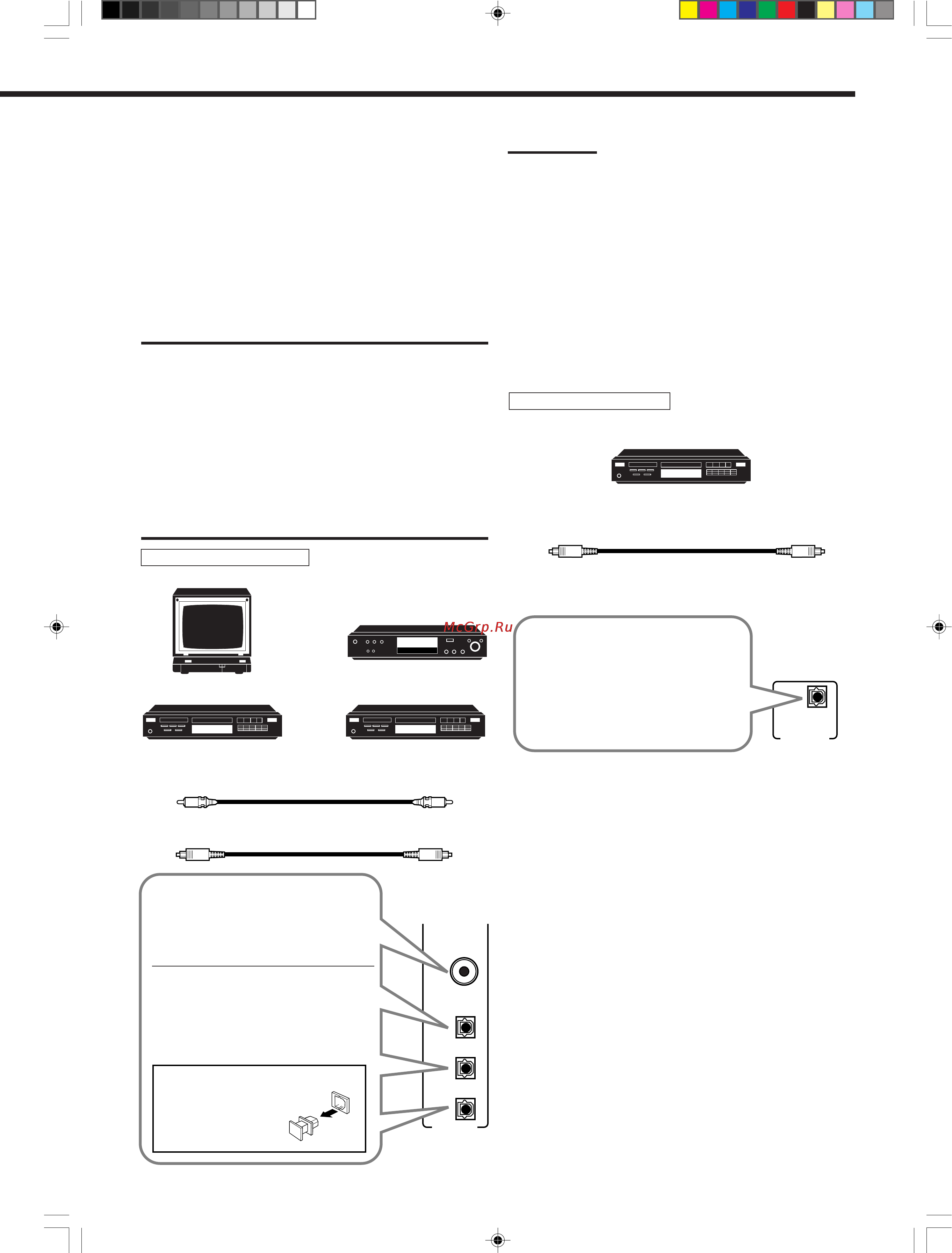

Цифровые входные разъемы
DIGITAL 2 ( CD )
DIGITAL 3 ( TV )
DIGITAL 4 (CDR)
DIGITAL 1
(DVD)
DIGITAL IN
DVD
Если компонент оборудован цифро-
вым оптическим выходным разъемом,
то его с помощью цифрового опти-
ческого кабеля (не входит в
комплект) следует подключать к
разъему DIGITAL 2 (CD), DIGITAL 3
(TV) или DIGITAL 4(CDR).
Если компонент оборудован цифро-
вым коаксиальным выходным разъе-
мом, то его с помощью цифрового
коаксиального кабеля (не входит в
комплект) следует подключать к
разъему DIGITAL 1 (DVD).
Цифровой оптический кабель (не входит в комплект)
для соединения цифровых оптических разъемов
Цифровой коаксиальный кабель (не входит в комплект)
для соединения цифровых коаксиальных разъемов
Перед подключением
цифрового оптического
кабеля снимите за-
щитный колпачок.
Устройство записи
компакт-дисков
Проигрыватель компакт-дисков
DVD проигрыватель
Цифовой телевизор
Цифровой вфходной разъем
DIGITAL OUT
DOLBY DIGITAL/PCM
/DTS
Цифровой оптический кабель (не входит в комплект)
для соединения цифровых оптических разъемов
Устройство записи
компакт-дисков и т.д.
Если цифровой записывающий ком-
понент, например устройство записи
компакт-дисков, оборудован цифро-
вым оптическим входным разъемом,
то для выполнения цифровой записи
(с цифрового компонента на цифро-
вой) соедините этот разъем с разъе-
мом DIGITAL OUT данного ресивера.
