3
Перед началом работы
В данном разделе описывается способ подключения аудио/видео компонентов и динамиков к ресиверу, а также
способ подключения к источнику питания.
Перед установкой
Общие
• Подключение следует выполнять сухими руками.
• Питание всех компонентов должно быть отключено.
• Перед подключением следует внимательно ознакомиться с
инструкциями по эксплуатации подключаемых компонентов.
Место установки
• Ресивер должен быть установлен на плоской ровной
поверхности и защищен от воздействия влаги.
• Температура окружающего воздуха должна быть в диапазоне
от –5˚C до 35˚C.
• Ресивер должен быть установлен в месте с хорошей
вентиляцией. Плохая вентиляция может стать причиной
перегревания и повреждения ресивера.
Меры предосторожности, которые необходимо
соблюдать при эксплуатации ресивера
• Не вставляйте в аппарат никаких металлических предметов.
• Не разбирайте аппарат, не отвинчивайте винты, не снимайте
крышку и не открывайте корпус.
• Не допускайте попадания на аппарат дождя или влаги.
Проверка дополнительных
принадлежностей, входящих в комплект
Проверьте, что в комплект поставки ресивера вошли
следующие дополнительные принадлежности.
Цифра в скобках обозначает количество предметов.
• Пульт дистанционного управления (1)
• Батареи (2)
• Контурная антенна AM (MW/LW) (1)
• FM антенна (1)
В случае отсутствия какого-либо из перечисленных выше
аксессуаров немедленно обратитесь к дилеру.

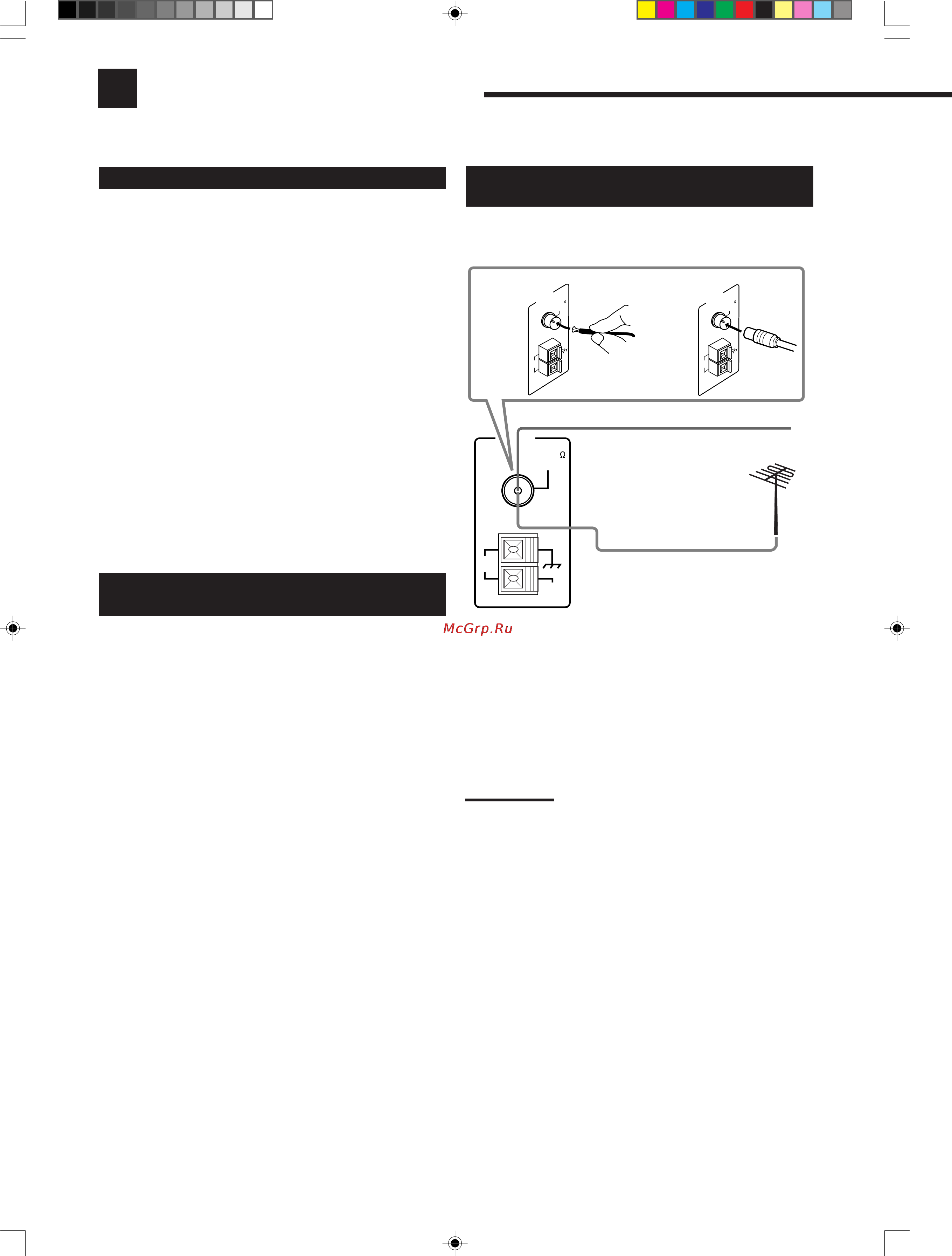

Подключение FM и AM (MW/LW)
контурных антенн
Подключение FM антенны
ANTENNA
AM
LOOP
FM 75
COAXIAL
AM
EXT
AM
LOOP
AM
EXT
FM 75
COAXIAL
ANTENNA
AM
LOOP
AM
EXT
FM 75
COAXIAL
ANTENNA
A. Использование FM антенны, входящей в комплект
Входящую в комплект поставки FM антенну можно
подключить к разъему FM 75 Ω COAXIAL и использовать в
качестве временной меры по улучшению приема.
B. Использование стандартного соединителя (не входит в
комплект)
В разъем FM 75Ω COAXIAL должен быть вставлен
соединитель стандартного типа (IEC или DIN45325).
Примечание:
Если качество приема неудовлетворительное, рекомендуется
подключать наружную антенну.
Перед тем, как вставить коаксиальный кабель сопротивлением
75
Ω
(закругляющийся провод идет к наружной антенне),
отсоедините FM антенну, входящую в комплект поставки.
B
FM антенна
Кабель наружной FM антенны
Вытяните FM антенну (входит в комплект)
горизонтально.
A
Ru01_09.RX-7010 28.02.01, 16:213
