2

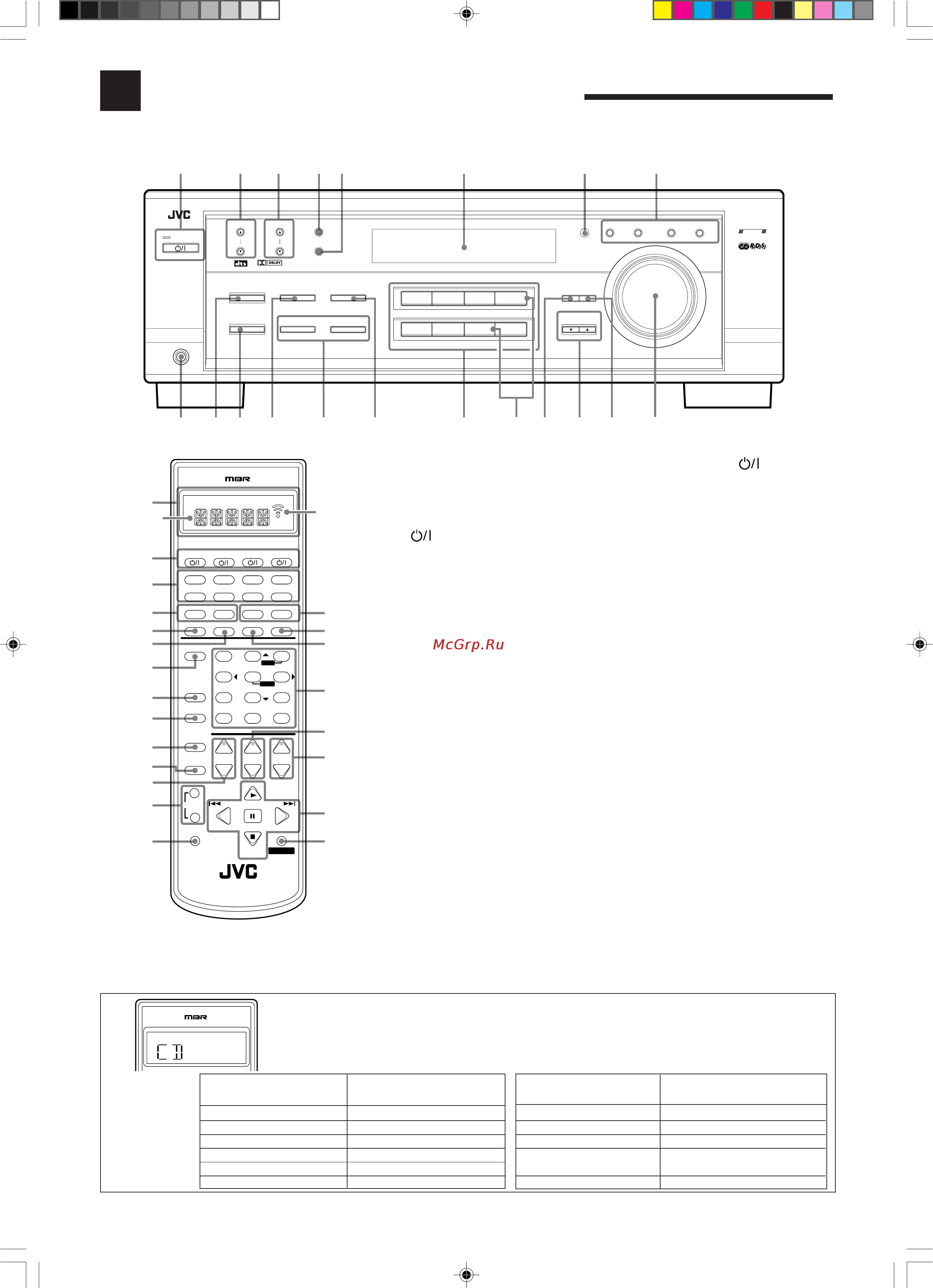

Органы управления аппарата
Перед эксплуатацией аппарата внимательно ознакомьтесь с органами его управления, описанными ниже.
Более подробную информацию смотрите на страницах, указанных в скобках.
61 2 345 7
q9
uite rwp
;
o
8
DVD
VCR
TV SOUND/DBS
ADJUST
AUDIO/VIDEO CONTROL RECEIVER
SETTING
MASTER VOLUME
CONTROL
DOWN UP
CD TAPE/CDR
SOURCE NAME
BASS BOOST
INPUT
ANALOG/DIGITAL
SPEAKERS ON/OFF
DSP MODE
PHONES
SURROUND ON/OFF
FM/AM TUNING
STANDBY
FM/AM PRESET FM MODE
MEMORY
INPUT ATT
FM/AM
DIGITAL
DIGITAL
SURROUND
12
COMPULINK
Remote
DVD MULTI
PHONO
SOURCE NAME
STANDBY/ON
EON PTY SEARCH TA/NEWS/INFO
DISPLAY MODE
y
Кнопки на пульте
дистанционного управления
Пример: при нажатии кнопки CD
Передняя панель
1 Кнопка STANDBY/ON и лампочка
STANDBY (10)
2 Кнопки FM/AM TUNING 5/∞ (18)
3 Кнопки FM/AM PRESET 5/∞ (18)
4 Кнопка FM MODE (19)
5 Кнопка MEMORY (18)
6 Дисплей (10)
7 Дистанционный датчик (9)
8 Функциональные кнопки RDS (20 – 21)
EON, PTY SEARCH, TA/NEWS/INFO,
DISPLAY MODE
9 Разъем PHONES (11)
p Кнопка SURROUND ON/OFF (26, 29)
q Кнопка DSP MODE (27 – 29)
w Кнопка INPUT ANALOG/DIGITAL (17)
Кнопка INPUT ATT (12)
e Кнопка SPEAKERS ON/OFF 1 (11)
Кнопка SPEAKERS ON/OFF 2 (11)
r Кнопка BASS BOOST (12)
t Кнопки выбора источника (10, 16)
DVD MULTI, DVD, VCR, TV SOUND/DBS,
PHONO, CD, TAPE/CDR, FM/AM
y Кнопки SOURCE NAME (13)
• Кнопки TV SOUND/DBS и TAPE/
CDR функционируют также как
кнопка
SOURCE NAME.
u Кнопка ADJUST (12, 13, 26 – 28, 30)
i Кнопки CONTROL UP 5/DOWN ∞
o Кнопка SETTING (14 – 16)
; Регулятор MASTER VOLUME (11)
Пульт дистанционного управления
1 Окно дисплея (См. ниже) *
a: Индикатор режима дистанционного управления
b: Индикатор передачи сигнала
Загорается при передаче пультом сигнала
дистанционного управления.
2 Кнопки
(10, 34 – 38)
CATV/DBS, VCR, TV, AUDIO
3 Кнопки выбора источника (10, 17) *
DVD, DVD MULTI, CD, FM/AM, TV/DBS, VCR,
TAPE/CDR, PHONO
4 Кнопки BASS +/– (12)
5 Кнопка SURROUND ON/OFF (26, 29)
6 Кнопка DSP MODE (27 – 29)
7 Кнопка BASS BOOST (12)
8 Кнопка SOUND (12, 26 – 28, 30) *
9 Кнопка MUTING (12)
p Кнопка CATV/DBS CONTROL (36) *
q Кнопка TV/VIDEO (34, 35)
w Кнопки CH(annel) +/– (34 – 37)
e Кнопки TUNING +/– (18)
r Кнопка REC PAUSE (33, 34, 37)
t Кнопки TREBLE +/– (12)
y Кнопка SLEEP (17)
u Кнопка ANALOG/DIGITAL INPUT (17)
i • 10 цифровых кнопок для выбора предва-
рительно сохраненных каналов (19)
• 10
цифровых кнопок для настройки звука
(12, 19, 26 – 28, 30)
• 10 цифровых кнопок для выбора аудио/
видео компонентов (32 – 38)
o Кнопки TV VOL(ume) +/– (34, 35)
; Кнопки VOLUME +/– (11)
a • Функциональны кнопки RDS (20 – 21)
PTY SEARCH, PTY +/–, DISPLAY
• Функциональные кнопки аудио/видео
компонентов (32 – 34, 37, 38)
s Кнопка CONTROL (33, 34) *
* При нажатии одной из этих кнопок в окне дисплея пульта дистанционного управления
примерно на 10 секунд появляется операционный режим дистанционного управления.
1
2
3
4t
y
u
i
o
;
a
s
5
6
7
8
9
p
q
w
r
e
a
b
CONTROL
+
−
+
−
+
−
231
564
897/P
0
+1010
BASS BOOST EFFECT
MENU
ENTER
TEST
SOUND
MUTING
CH TV VOL
PLAY
STOP
/REW FF/
VOLUME
CATV/DBS
CONTROL
TV/VIDEO
REC
TUNING
PAUSE
PAUSE
RETURN FM MODE 100
+
CONTROL
A/V CONTROL RECEIVER
RM-SRX7010R
CATV/DBS VCR TV AUDIO
DSP
MODE INPUTON/OFF
DVD MUILTIDVD
CD
TAPE/CDR
TREBLE
TV/DBS VCR PHONO
FM/AM
BASS
SURROUND
ANALOG/DIGITAL
SLEEP
+
−
– SUB WOOFER +
– REAR • R +
– REAR • L +
– CENTER +
−
−
++
DISPLAY
PTY–
PTY SEARCH
PTY+
Операционный режим
дистанционного управления
FM/AM TUNER
CD CD
PHONO PHONO
TAPE/CDR TAPE
DVD DVD
DVD MULTI DVD
TV/DBS TV
VCR VCR
CATV/DBS CONTROL DBS
CONTROL Текущий установочный ре-
жим VCR или TAPE или CDDSC
SOUND SOUND
Кнопки на пульте
дистанционного управления
Операционный режим
дистанционного управления
Ru01_09.RX-7010 28.02.01, 16:212
