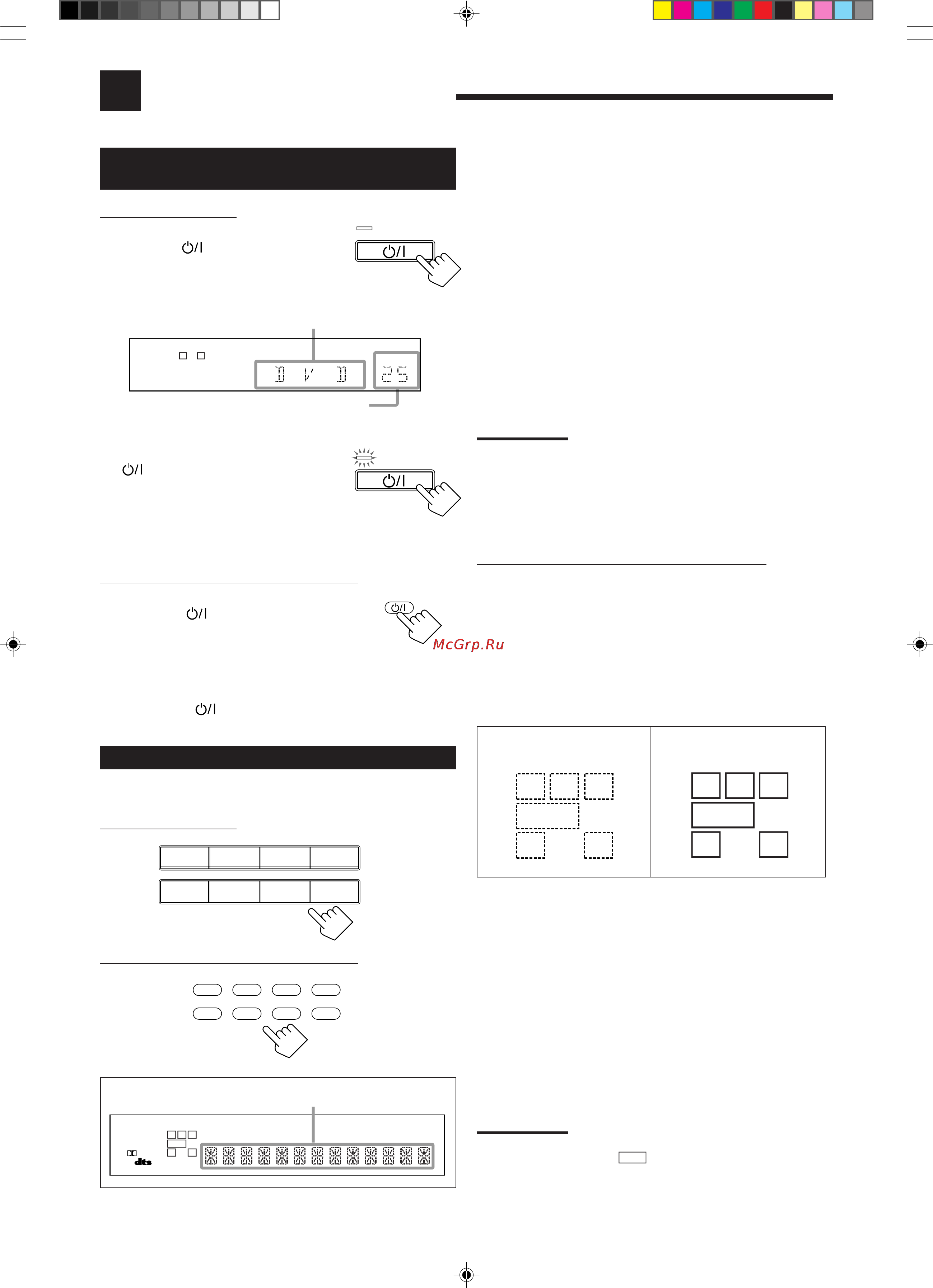

10
Включение и выключение аппарата
(режим Standby)
На передней панели:
Для включения питания нажмите
STANDBY/ON . Лампочка STANDBY
погаснет. На дисплее появится название
текущего источника (или частота
радиостанции).
Для выключения питания (переход в
режим standby), снова нажмите STANDBY/
ON
.
Лампочка STANDBY загорится. В режиме
ожидания потребляется очень небольшое
количество энергии. Для полного выключе-
ния питания аппарата выньте шнур питания
из сетевой розетки.
На пульте дистанционного управления:
Для включения питания нажмите
кнопку AUDIO .
Лампочка STANDBY погаснет. На дисплее
появится название текущего источника
(или частота радиостанции).
Для выключения питания (перехода в режим standby), снова
нажмите AUDIO
. Лампочка STANDBY загорится.
Выбор источника воспроизведения
Нажмите одну из кнопок выбора источника.
На передней панели:
На пульте дистанционного управления:
Основные операции
Операции, приводящиеся ниже, используются при воспроизведении любого звукового источника.
AUDIO
DVD MUILTIDVD
CD
TAPE/CDRTV/DBS VCR PHONO
FM/AM
DVD VCR
TV SOUND/DBS
CD TAPE/CDR
SOURCE NAME
FM/AM
DVD MULTI
PHONO
SOURCE NAME
STANDBY
STANDBY/ON
STANDBY
STANDBY/ON
LC
S.WFR
LS RS
CH-
S
LFE
SPK
PRO LOGIC DSP H.PHONE AUTO MUTING TUNED STEREO TA NEWS INFO
VOLUME
BASS BOOST INPUT ATT EON RDS SLEEP
DIGITAL AUTO
ANALOG
DIGITAL
LINEAR PCM
12
R
Появится выбранное название источника
DVD MULTI Выбор DVD проигрывателя для просмотра
изображения цифрового видео диска в
аналоговом дискретном выходном режиме
(воспроизведение формата 5.1 СН).
Как воспользоваться режимом воспроизведе-
ния DVD MULTI смотрите на стр. 30
DVD Выбор DVD проигрывателя.
VCR Выбор видео компонента, подключенного к
разъемам VCR.
TV SOUND/DBS Выбор телевизора (или тюнера DBS).
PHONO* Выбор проигрывателя грампластинок.
CD* Выбор проигрывателя компакт-дисков.
TAPE/CDR* Выбор кассетной деки (или устройства
записи компакт-дисков).
FM/AM* Выбор FM или АМ (MW/LW) радиостанции.
• При каждом нажатии этой кнопки происхо-
дит переключение между радиостанциями
FM и АМ (MW/LW) диапазона.
Примечания:
• При подключении устройства записи компакт-дисков к
разъемам TAPE/CDR и тюнера DBS к разъемам TV SOUND/
DBS, измените название источника, которое отображается на
дисплее. Более подробную информацию смотрите на стр. 13.
• При нажатии одной из кнопок выбора источника, отмеченных
звездочкой (*) на пульте дистанционного управления, ресивер
включается автоматически.
Индикатор сигнала и динамиков на дисплее
Индикаторы сигнала загораются в следующих случаях:
• Загорается индикатор только входящих сигналов.
• При выборе аналогового входа, всегда загораются буквы “L” и “R”.
• При выборе в качестве источника “DVD MULTI” горят
индикаторы “L”, “C”, “R”, “LFE”, “LS” и “RS”.
Индикаторы динамиков загораются только в случае —:
• Если включен соответствующий динамик.
И
• Если соответствующий динамик необходим для создания
эффекта выбранного режима DSP.
L:•Если выбран цифровой вход: загорается при
поступлении на вход сигнала левого канала.
• Если выбран аналоговый вход: горит всегда.
R:•Если выбран цифровой вход: загорается при
поступлении на вход сигнала правого канала.
• Если выбран аналоговый вход: горит всегда.
C: Загорается, при поступлении на вход сигнала
центрального канала.
LS: Загорается, при поступлении на вход сигнала левого
тылового канала.
RS: Загорается, при поступлении на вход сигнала правого
тылового канала.
S: Загорается, при поступлении на вход монофонического
сигнала тылового канала.
LFE: Загорается, при поступлении на вход сигнала канала LFE.
Примечания:
• Если параметр “SUBWOOFER” установлен на значение “YES”,
загорается индикатор
S.WFR
.
• При выборе “DVD MULTI” горят все индикаторы сигналов кроме “S”.
Индикаторы сигнала
загораются красным:
Индикаторы сигнала
загораются белым:
S.WFR
LS RSS
LFE
RCL
S.WFR
LS RSS
LFE
RCL
L
SPK
VOLUME
ANALOG
1
R
Появляется текущий уровень громкости
Название текущего источника
Ru10_22.RX-7010 28.02.01, 16:2210
