Термодатчик SOBR DomOnline TS-1

Назначение и краткое описание

Термореле SOBR DomOnline TS-1 предназначено для информирования о понижении окружающей

температуры ниже установленного порога. Основное применение – дистанционный контроль исправности системы

отопления здания (коттеджа, загородного дома) и предупреждение владельца о критическом (аварийном) изменении

режима ее работы.

Устройство спроектировано для работы в составе контрольно-охранного комплекса SOBR DomOnline

700,также может использоваться с другими приемно-охранными приборами или самостоятельно, включая (отключая)

электроприбор при определенной температуре. В последнем случае требуется источник питания +12В и силовое реле

(например, сетевой переходник из комплекта SOBR DomOnline).

Измерение температуры производится встроенным термодатчиком в месте установки устройства или в месте

установки опционального выносного термодатчика. Сигнальный выход устройства представляет собой транзисторный

ключ с открытым коллектором, который включается при снижении и отключается при повышении температуры

относительно установленного порога. Для исключения ложных срабатываний при кратковременных изменениях

температуры переключение производится с задержкой 3 минуты. Имеется возможность установить один из четырех

температурных порогов срабатывания: +5 (заводское значение), +15, +25, +35°С.

Настройка и подключение

Выберите место контроля температуры, например, на патрубке выхода теплоносителя из отопительного котла.

Определите, ниже какого порога снижение температуры будет считаться критическим (аварийным). При затруднении

обратитесь к производителю (дилеру) Вашего отопительного оборудования.

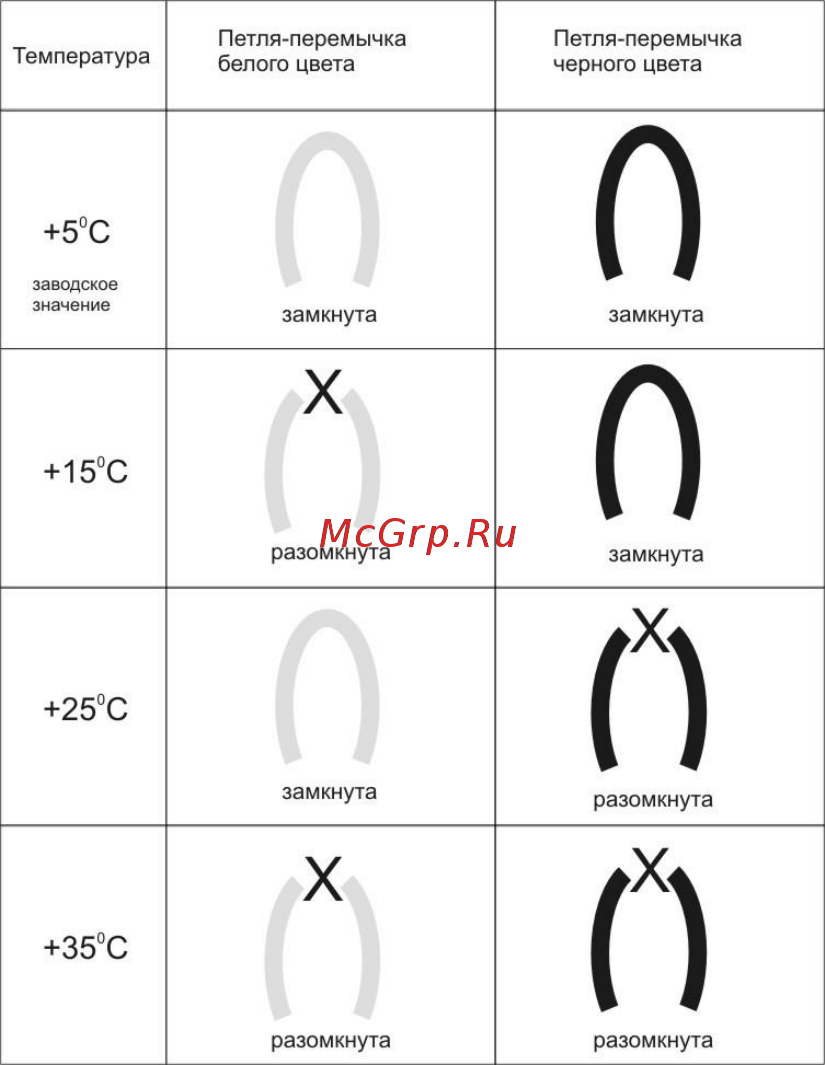

Задайте требуемую температуру срабатывания разрезанием, при необходимости, соответствующих

проволочных перемычек по таблице:
