7

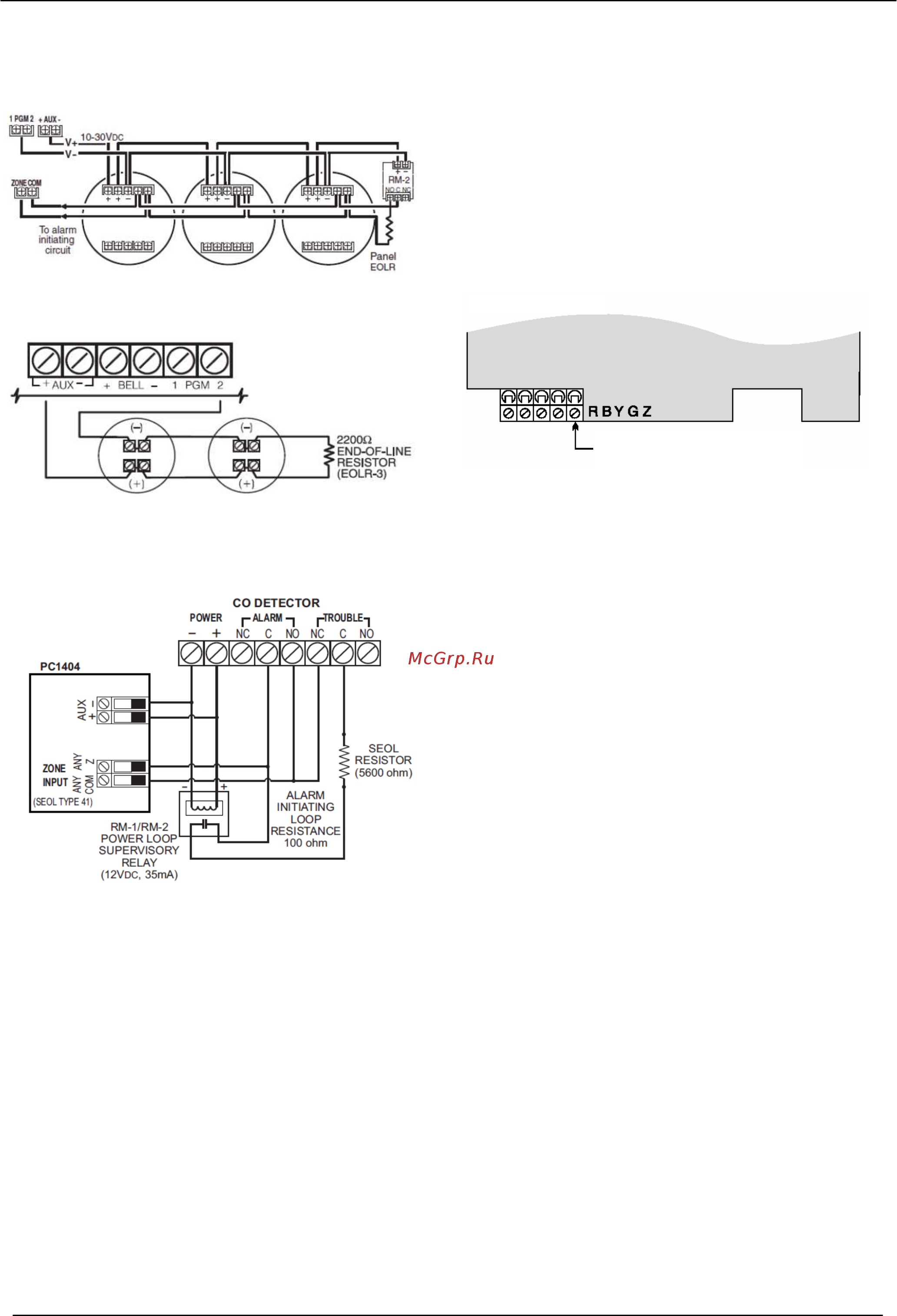

2.11 Подключение пожарных зон
Все 4–х проводные пожарные извещатели должны подключаться в
соответствии с приведенной схемой.
Все 2–х проводные пожарные извещатели должны подключаться в
соответствии с приведенной схемой.
Дополнительные 2-х проводные пожарные извещатели должны
подключаться параллельно, как показано на схеме.
2.12 Подключение извещателей СО
Следующие модели извещателей СО можно использовать с
контрольными панелями РС1404 версии 1,0 и выше:
• Potter CO-12/24, UL файл E321434
• Quantum 12-24SIR, UL файл E186246
• Napco FW-CO12 или FW-CO1224, UL файл E306780
• System Sensor CO1224, UL файл Е307159
2.13 Зоны пультов
К пультам с входами зон (т.е. «Z») можно подключать извещатели,
например, дверные контакты. Это позволит вам сэкономить на
проводке шлейфа до контрольной панели (пульт, как правило,
устанавливается рядом с дверью).
Чтобы установить пульт, откройте корпус, вывинтив винты снизу.
Найдите пять клемм на плате пульта. Подключите четыре провода
шины панели управления: красный к R, чёрный к B, жёлтый к Y, а
зелёный к G.
Для подключения шлейфа зоны подключите один провод к клемме Z, а
другой - к В. Для питаемых устройств используйте красный и чёрный
провода, чтобы подать питание на устройство. Клемма R это плюс
питания, а клемма В - минус.
При использовании оконечного резистора используйте схемы,
приведенные в разделе 2.9. Оконечный резистор следует располагать в
устройстве, в конце шлейфа, не в самом пульте.
Примечание: В качестве зон пультов можно использовать только зоны
типов не 24-ч, согласно рекомендациям UL.
Назначение зон пультов
Если используются входы зон пультов, каждому входу должен быть
назначен номер зоны в программировании установщика.
1. Убедитесь, что вы задали всем установленным пультам
адреса. (см. главу 2.6)
2. Войдите в программирование установщика [*][8][Код
установщика]
3. Войдите в ячейку [020] для программирования зон пультов.
В этой ячейке есть восемь полей программирования, по
одному на каждый адрес пульта.
4. Введите 2 цифры номера зоны для пульта, последовательно,
для пультов с адресами от 01 до 08.
5. Нажмите [#] два раза для выхода из программирования.
Например, номер зоны 03 должен быть назначен для входа зоны
пульта РК5500 с адресом 08. В ячейку [020] вводится 00 00 00 00
00 00 00 03.
Примечание: Зоны пультов с номерами 1-4 будут заменять зоны
панели Z1-Z4.
Примечание: Если номер зоны пульта задан, вы должны
запрограммировать тип для этой зоны и атрибуты (см. главу 5.2
Таблицы программирования).
Примечание: Зоны пультов могут использоваться только для
домашних охранных извещателей. Не размещайте извещатель
далее 1 м от пульта. Зоны пультов следует тестировать
еженедельно.
Плата пульта
Пульт без поддержки зоны не
имеет клеммы Z
