Инструкция по расположению дымовых извещателей и извещателей СО
Следующая информация предназначена только для общего руководства и мы рекомендуем изучить региональные нормативы при
проектировании пожарной сигнализации.
Дымовые извещатели
Исследования показывают, что все пожары в домах производят дым, в большем или меньшем количестве. В большинстве случаев
определяемое количество дыма появляется раньше, чем определяемое изменение температуры. Дымовые извещатели следует
устанавливать вокруг каждой спальни и на каждом этаже дома.
Рекомендуется устанавливать несколько больше извещателей, чем необходимо по нормам. Дополнительные области,
рекомендуемые для защиты: подвалы, спальни, особенно курящих людей, столовые, тепловые узлы, кладовые, холлы, не
защищенные, согласно требованиям.
На плоском потолке извещатели можно располагать через 9,1 метра, согласно инструкции на них. Нормы могут требовать других
расстояний, в зависимости от высоты потолка, потоков воздуха, наличия балок, разделенного потолка и пр. Обратитесь к
национальным стандартам и нормам для рекомендаций по размещению пожарных извещателей.
Не располагайте извещатели в верхней части наклонного потолка, отсутствие циркуляции воздуха в таких местах может
мешать определению дыма.
Избегайте мест с турбулентными воздушными потоками, около дверей, вентиляторов или окон. Быстрое перемещение
воздуха около извещателя может мешать проникновению дыма в извещатель.
Не располагайте извещатели в местах с высокой влажностью.
Не располагайте извещатели в местах с температурой выше 38 град.С или ниже 5 град.С.
Дымовые извещатели следует устанавливать согласно региональным нормам.
Дымовые извещатели следует устанавливать вокруг спален, в непосредственной близости от спален и на каждом этаже жилого
здания, включая подвалы, исключая глухие места и незакрытые пространства. В новых зданиях, дымовые извещатели следует

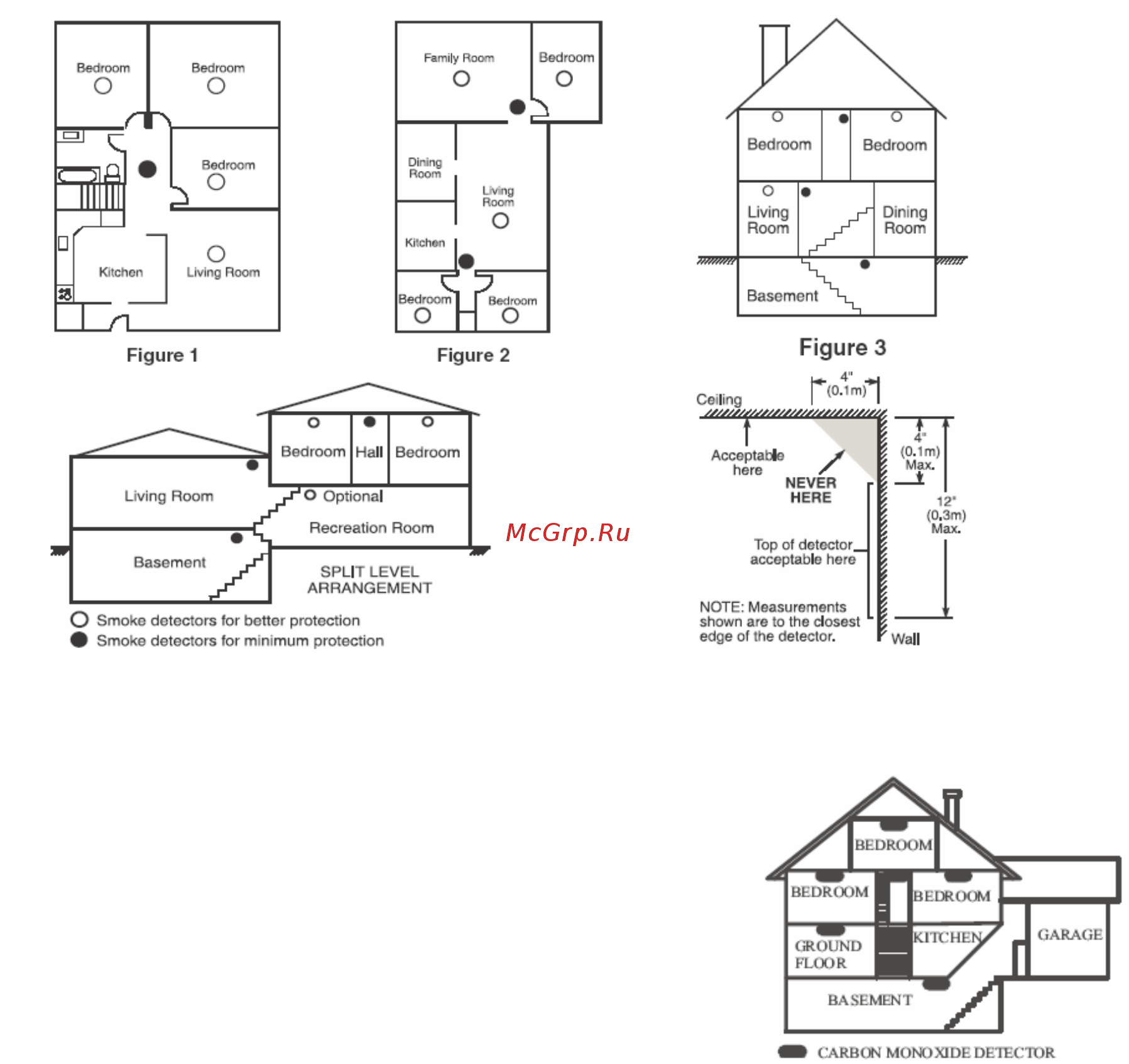

устанавливать в каждой спальне. Примерные места размещения дымовых извещателей приведены на рисунках. Дымовые
извещатели можно устанавливать дополнительно в местах, где не установлены двери между жилыми комнатами и комнатами
для отдыха.
Извещатели СО
Угарный газ (СО) легко циркулирует в воздухе. Рекомендуемые места установки
извещателей: внутри или около спален в доме. Человек очень уязвим к действию СО во
время сна. Для максимальной защиты, извещатели СО следует располагать вокруг основной
спальни, на каждом этаже дома. На рисунке показаны предлагаемые места установки.
Электронный сенсор определяет монооксид карбона, измеряет концентрацию и включает
сигнал тревоги, прежде чем концентрация достигнет опасного для человека уровня.
НЕ располагайте извещатели СО в следующих местах:
Где температура может быть ниже – 10 градусов или выше +40 градусов.
Где имеются пары растворителей
Ближе 1,5 метра от открытых источников пламени (печи, плиты, камины)
Где есть выхлоп от двигателей, вентиляция, топливо или химические реактивы
Не подносите извещатель близко к выхлопной трубе автомобиля, это может его
повредить.
