8
2.14 Инструкция по установке PC1404RKZ
Пульт PC1404RKZ совместим с панелью РС1404. Эта инструкция
должна использоваться совместно с инструкцией на контрольную
панель РС1404.
Пульт PC1404RKZ отображает статус системы с помощью индикаторов,
подсвечивающих символы или цифры. Пульт может использоваться с
системами, имеющими до 8 зон.
Характеристики
• Питание: 7-14,5 В DC
• Совместимость с контрольными панелями DSC, имеющими шину
keybus
• Подключение к контрольной панели: 4 провода
• Один вход зоны на пульте
• Потребление: не более 120 мА
• Наличие темпера (опция, специальная версия)
• Четыре программируемые функциональные кнопки
• Индикаторы статуса: Готов (зеленый), Охрана (красный),
Неисправность (желтый)
Примечание: Пульт доступен к заказу с белой (WH) или желтой (YEL)
подсветкой.
Комплектация
Комплект поставки пульта PC1404RKZ включает:
• Один пульт управления PC1404RKZ
• Три крепежных шурупа
• Три пластиковых дюбеля
• Один оконечный резистор
• Инструкцию по установке пульта
Установка
Устанавливайте пульт в доступном месте, вблизи точки входа или
выхода. После выбора сухого и прочного места установки выполните
следующее:
1. Снимите лицевую панель пульта, вставив отвертку в углубление в
нижней части пульта.
2. Закрепите заднюю стенку пульта на стене, в выбранном месте.
Используйте крепежные шурупы из комплекта. Используйте
дюбели из комплекта при установке на стену.
3. Для использования темпера пульта, вставьте темпер в отверстие,
расположенное в центре задней стенки и закрепите темпер к стене
шурупом.
4. Для использования темпера, задняя стенка должна устанавливаться
на ровную, плоскую поверхность. При установке на рифленую
поверхность, ее необходимо выровнять в районе темпера.
5. Перед установкой пульта на заднюю стенку выполните все
необходимые подключения, описанные далее.
Подключение
1. Перед подключением пульта проверьте, что все питание
(трансформатор и аккумулятор) отключено от контрольной панели.
2. Подключите четыре провода системной шины контрольной панели
(красный, черный, желтый и зеленый) к соответствующим клеммам
пульта. Смотрите схему подключения.
3. Подключите дополнительные устройства, например дверной
контакт, к клемме Z пульта PC1404RKZ. Это исключает
необходимость прокладки шлейфа зоны от двери до контрольной
панели. Для подключения извещателя проведите кабель от него до
пульта и подключите шлейф к клемме Z и клемме черного провода.
При использовании оконечного резистора используйте схему
шлейфа с оконечным резистором, приведенную ранее в инструкции
на контрольную панель.
Включение питания
После выполнения всех подключений подайте питание на контрольную
панель.
1. Подключите аккумулятор
2. Подключите питание от трансформатора.
Для получения дополнительной информации о питании контрольной
панели смотрите инструкцию по установке контрольной панели.
Примечание: не подключайте питание, пока не выполнены все
соединения.
Регистрация пульта
Смотрите главу 2.6 для регистрации пульта в контрольной панели.
Режим сбережения энергии
Если в панели разрешен режим сбережения энергии и отключается
сетевое питание, все индикаторы пульта, включая подсветку,
отключаются. Индикаторы включаются при нажатии любой кнопки на
пульте, при задержке на вход, при тревоге с оповещением или при
включении зуммера пульта (кроме дверного колокольчика).
Индикаторы пульта отключаются через 30 секунд простоя. Если
сетевое питание восстанавливается, индикаторы снова включаются.

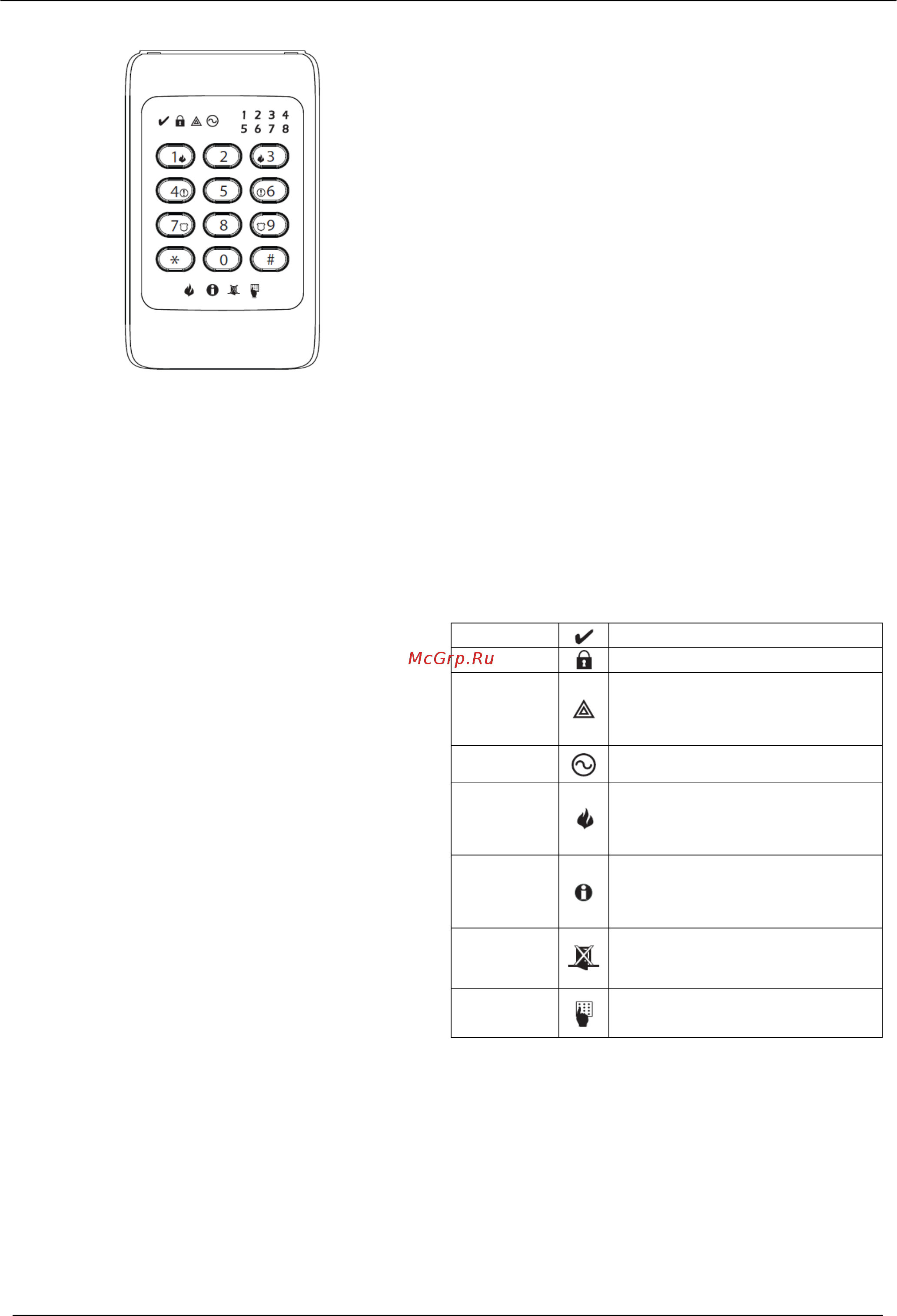

Значки на пульте
Готовность
Значок зеленого индикатора статуса включен, если
система готова к постановке на охрану.
Охрана
Значок красного индикатора статуса включен, если
система успешно поставлена на охрану.
Неисправность
Значок желтого индикатора неисправности включается
при наличии неисправности. Для просмотра
неисправностей наберите [*][2], индикаторы цифровых
кнопок будут показывать неисправности, смотрите
инструкцию на панель для определения типа
имеющейся неисправности.
Сеть
Зеленый индикатор статуса может быть настроен на
индикацию наличия или отсутствия сетевого питания,
смотрите переключаемые опции пульта, опции 5 и 6.
Пожар
Красный индикатор тревоги показывает наличие
пожарной тревоги или то, что она возникала. Например,
если зона 4 запрограммирована как пожарная и
переходит в режим тревоги, пульт включит индикаторы
кнопки 4 и пожарной тревоги, показывая наличие
пожарной тревоги в зоне 4.
Тревога в памяти
Индикатор тревог в памяти показывает наличие
информации в памяти тревог. Для просмотра, какие из
зон вызывали тревогу, наберите [*][3]. Индикаторы
цифровых кнопок покажут номера зон, вызывавших
тревогу. Смотрите инструкцию на панель для более
подробной информации.
Исключение зон
Индикатор исключения зон показывает наличие
исключенных зон. Для просмотра исключенных зон
наберите [*][1]. Индикаторы цифровых кнопок покажут
номера исключенных зон. Смотрите инструкцию на
панель для более подробной информации.
Программирование
Индикатор программирования показывает режим
программирования установщика. Также этот индикатор
включается, если пульт занят (идет работа с другого
пульта и пр.).
Регулировка громкости зуммера
Пользователь может изменить громкость зуммера пульта (частоту
сигнала), нажав и удерживая кнопку [*]. После нажатия кнопки в
течение 2 секунд, зуммер начинает выдавать сигналы и менять их
частоту, чтобы пользователь мог услышать эти сигналы.
