Инструкция по установке
Пульт РТК5507 может использоваться в системах
сигнализации до 64 зон. Эти пульты совместимы с
последними версиями контрольных панелей
PowerSeries версий 4.2 +.
Характеристики
Рабочая температура: -10 +55 град.С
Влажность (не более): 93%R.H., без конденсата.
Уровень защиты пластикового корпуса: IP30, IK04
(кроме сенсорного дисплея)
Питание: 12 В DC
Подключение к контрольной панели по 4 проводной
шине
Дальность подключения: 60 м (не более), дальность
подключения при повышенном потреблении: 33,5 м.
До 8 пультов в системе
Потребление РТК5507: 200
мА (ожидание), 300 мА
(работа), 400 мА (повышенное потребление)
Темпер отрыва от стены
5 программируемых функциональных кнопок
Индикаторы: Готов (зеленый), Охрана (красный),
Сбой (желтый), АС (зеленый).
Сенсорный экран: 127,9 х 195 х 20,35 мм
Слот SD карты: поддержка карт SD любого типа (32 х
24 х 2,1 мм), содержащих фото
Подключение: стандартное, 4 провода
Угол
обзора: горизонт – 50 град. (типовой)
Угол обзора: вертикально – 70 град. сверху, 70 град.
снизу (типовой)
Яркость: 280 кд/кв.м.
Упаковка
Комплект пульта содержит следующее:
Один пульт управления
1 темперный контакт
5 монтажных шурупов
Инструкция по установке
5 крепежных дюбелей
Инструкция по эксплуатации
Установка
Вы должны установить пульт в выбранном месте, в точке
входа и выхода. После выбора сухого и надежного места,
выполните следующие шаги по установке пульта.
Установка и подключение пульта
1. Выньте SD карту перед открыванием корпуса (см.
рисунок 1).
ПРЕДУПРЕЖДЕНИЕ: Разборка пульта без вынимания
SD карты повредит устройство.
2. Открутите винт в нижней части пульта
3. Вставьте отвертку в выемки и потяните вверх для
снятия крышки.

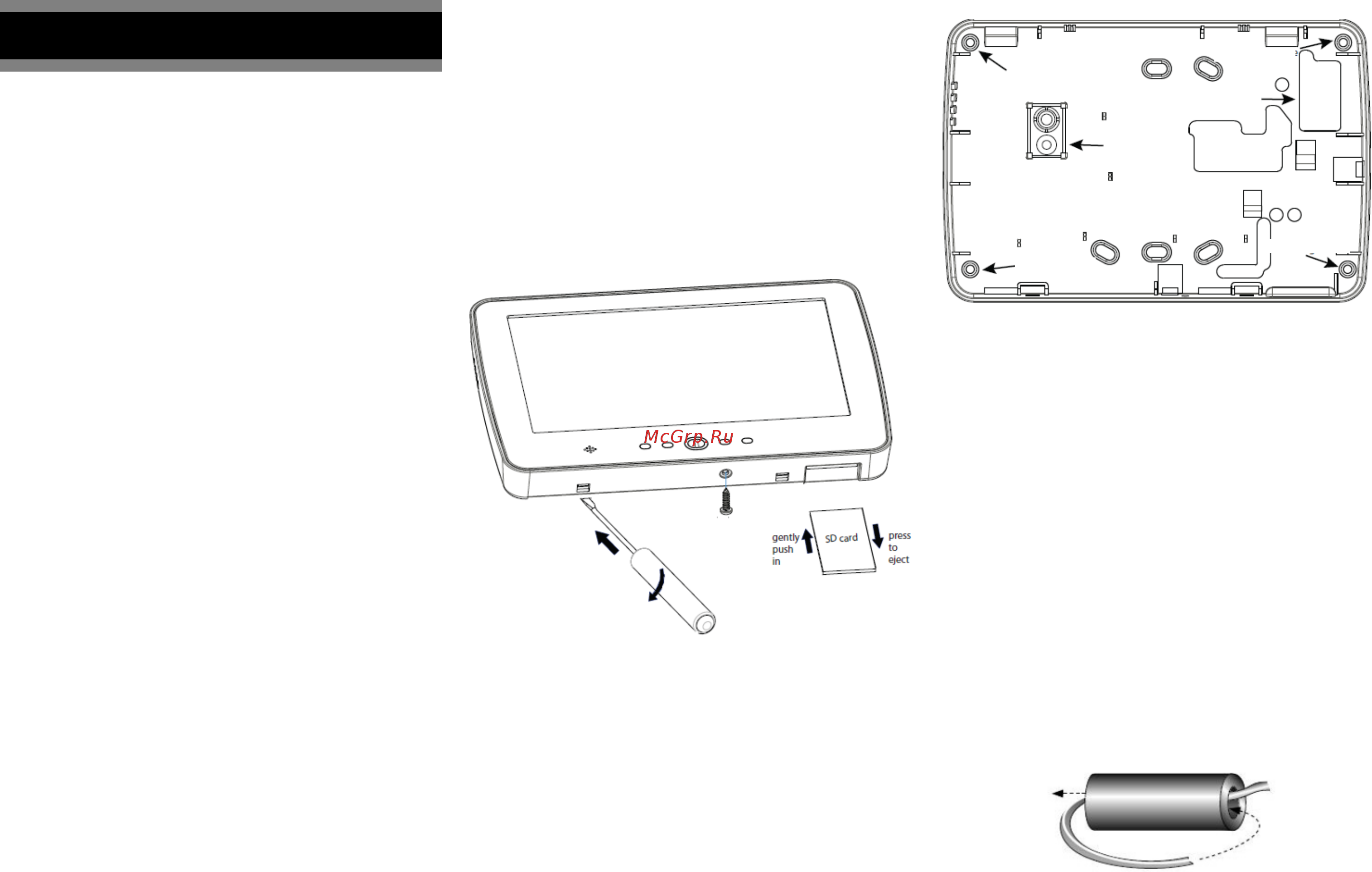

Рисунок 1 – Снятие задней крышки
4. Закрепите заднюю крышку на стену через
монтажные отверстия (см. рисунок 2). Используйте 4
шурупа из комплекта для установки на
распределительную коробку. Используйте
пластиковые дюбели из комплекта, если пульт
устанавливается на стену. Если используется
темпер пульта, закрепите плату темпера к стене
шурупом.
Рисунок 2 – Установка задней крышки
5. Проведите кабели через ввод. Подключите
провода к клеммам шины пульта (см. главу
Подключение).
6. Установите пульт на заднюю крышку, углубите
провода в стену, по возможности. Проводите
провода в корпусе, избегая высоких компонентов.
Когда пульт установлен, не него не должны давить
провода изнутри.
ПРИМЕЧАНИЕ: Если обнаружено давление на пульт
и провода, откройте пульт, переложите провода
и закройте пульт снова. Повторяйте эти
действия, пока пульт не закроется правильно.
Подключение
1. Перед подключением устройства, убедитесь, что
все питание (сеть, телекоммуникации и
аккумулятор) отключены от контрольной панели.
2. Проведите кабель шины через ферритовый
фильтр (см. рисунок 3), достаточно одного витка.
Ферритовый фильтр должен устанавливаться
настолько близко к сенсорному дисплею,
насколько позволяют условия установки.
Рисунок 3 – Ферритовый фильтр
Монтажное отверстие
Монт. отверстие
Монт. отверстие
Монт. отверстие
Ввод проводов
Отверстие
для шурупа
темпера
