DSC PTK5507 [3/7] Программирование пульта

3. Подключите 4 провода шины пульта от

контрольной панели (зеленый, желтый, черный,

красный) к клеммам пульта (см. рисунок 4).

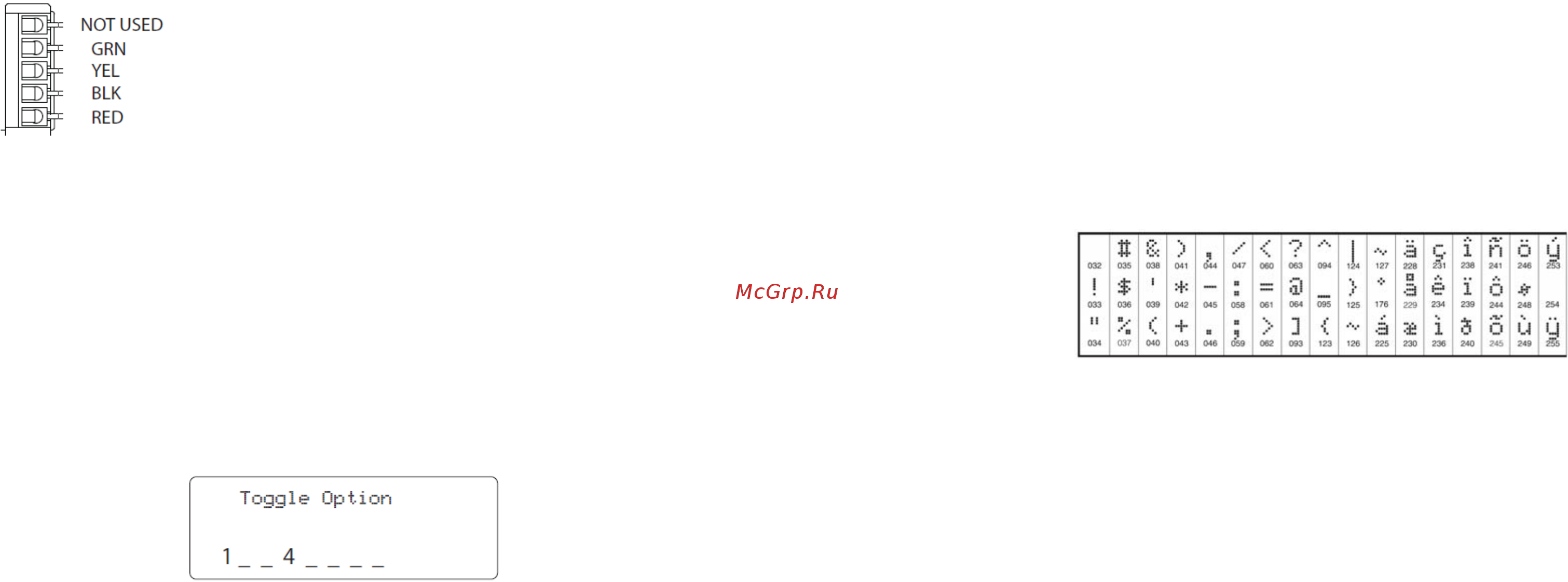

Рисунок 4 - Подключение

РТК5507

Подключение питания

После выполнения всех подключений и закрепления

изделия на стене, хотя бы двумя шурупами, подключите

питание к контрольной панели:

1. Подключите клеммы аккумулятора

2. Подключите сетевое питание

3. Подключите телекоммуникационные цепи.

Более подробную информацию о питании контрольной

панели смотрите в инструкции по установке панели.

ПРЕДУПРЕЖДЕНИЕ: Прокладывайте все кабели

согласно региональным нормам и правилам.

Программирование пульта

Пульт имеет

несколько

программируемых

опций.

Они описаны ниже.

Программировани

е пульта аналогично программированию всей системы.

Когда вы находитесь в ячейке программирования пульта,

пульт показывает, какие из опций включены. Для

выключения или выключения опции, нажимайте цифру,

соответствующую номеру опции, на клавиатуре. Опции,

номера которых отображаются на дисплее, включены

(ON). Например, если включены опции 1 и 4, дисплей

будет выглядеть, как на рисунке.

Для информации по программированию остальной части

сигнализации, смотрите инструкции на систему.

ПРИМЕЧАНИЕ: Не разрешайте отключение пульта

(программирование панели, ячейка 016, опция 3).

Если отключение пульта разрешено, панель

перестанет выдавать статус и отображаемый

статус может быть неверным.

Регистрация пульта

Пульт должен быть назначен разделу и адресу, если

требуется контроль связи или используется зона пульта.

Назначение пульта и программирование его опций

следует делать для каждого пульта индивидуально.

Первая цифра назначения пульта используется для

назначения его разделу (от 1 до 8). Если разделы не

используются, вводите [1]. Для глобального пульта

вводите [0].

Вторая цифра назначения пульта используется для

назначения адреса, чтобы контролировать связь с

пультом. Каждый пульт должен иметь индивидуальный

адрес от 1 до 8.

Вводите следующее на каждом установленном пульте:

1. Войдите в программирование установщика, нажатием

Option (опции), Installer Menu (меню установщика) [Код

установщика], Keypad Mode Prog (Прог. Режим Пульта).

2. Введите [000] для программирования пульта

3. Нажмите [0] для назначения раздела и адреса

4. Введите первую

цифру (0-8 для назначения раздела)

5. Введите вторую цифру (1-8 для назначения адреса)

6. Нажмите [#] дважды для выхода из программирования

7. После назначения всех пультов, выполните

перезапуск контроля: Options (опции), Installer Menu

(меню установщика) [Код установщика], [902] и

подождите 60 секунд.

8. Нажмите [#] для выхода из программирования через

60 секунд.

Программирование текстов

1. Войдите в Option (опции), Installer Menu (меню

установщика) [Код установщика], Label Programming

(программирование текстов).

2. Выберите текст для программирования.

3. Используя экранную клавиатуру, введите новый текст

и нажмите Save (сохранить) по окончании.

Рассылка текстов

Все программирование дисплея выполняется для

пульта. Если в системе более одного пульта,

запрограммированные тексты с одного пульта можно

передать на другие пульты. Выполните следующую

процедуру для пересылки текстов:

Шаг 1 – Выполните полное программирование текстов

для одного пульта.

Шаг 2 – Убедитесь, что все пульты подключены к шине.

Шаг 3 – Войдите в программирование пульта – Options

(опции), Installer Menu (

меню установщика) [Код

установщика], Keypad Mode Prog (Прог. Режим Пульта),

наберите [¿][998][¿] на запрограммированном пульте.

Пульт разошлет тексты на все другие пульты системы.

Шаг 4 – По окончании, нажмите [#] для выхода.

ASCII символы

Настройка подсветки (яркость)

1. Выберите Options (опции), Keypad Config (настройки

пульта), Backlight (подсветка).

2. Установите на шкале нужный уровень подсветки.

3. Нажмите Back (назад) или Home (домой).

Настройка громкости зуммера

1. Выберите Options (опции), Keypad Config (настройки

пульта), Buzzer Control (зуммер).

2. Установите на шкале нужный уровень громкости.

3. Нажмите Back (назад) или Home (домой).

Вход в режим калибровки

1. Выберите Options (опции), Keypad Config (настройки

пульта), Calibration (калибровка).

2. Нажимайте тонкий крест на экране для выполнения

калибровки.

ПРИМЕЧАНИЕ: В режим калибровки можно войти

нажатием и удержанием на 3 с кнопки HOME.

Замена фонового изображения

1. Выберите Options (опции), Installer Menu (меню

установщика) [Код установщика], Keypad Prog (прог.

Пульта), Background (фон).

2. Выберите изображение фона с SD карты.

3. Нажмите Back (назад) или Home (домой).

Не используется

Зеленый

Желтый

Черный

Красный
