5.3 Подключение T-Link к контрольным панелям DSC
• Закрепите модуль T-Link на боковой стенке корпуса с помощью поставляемых стоек.
• Отключите питание контрольной панели и подключите T-Link к контрольной панели с
помощью 4 проводного кабеля PC-Link.
• Подключите клеммы панели AUX к клеммам 12V и GND модуля T-Link.
• Подключите сетевое питание и аккумулятор к контрольной панели. Включится контрольная
панель и модуль T-Link.
• Выполните необходимое программирование
, если требуется.
ПРИМЕЧАНИЕ: Если сирена не используется, установите резистор 1 кОм на клеммы сирены.
5.4 Подключение аккумулятора и сетевого питания к пожарным
сигнализациям согласно требованиям UL
Модуль T-Link должен быть установлен на боковой стенке корпуса. См. инструкцию по
установке.

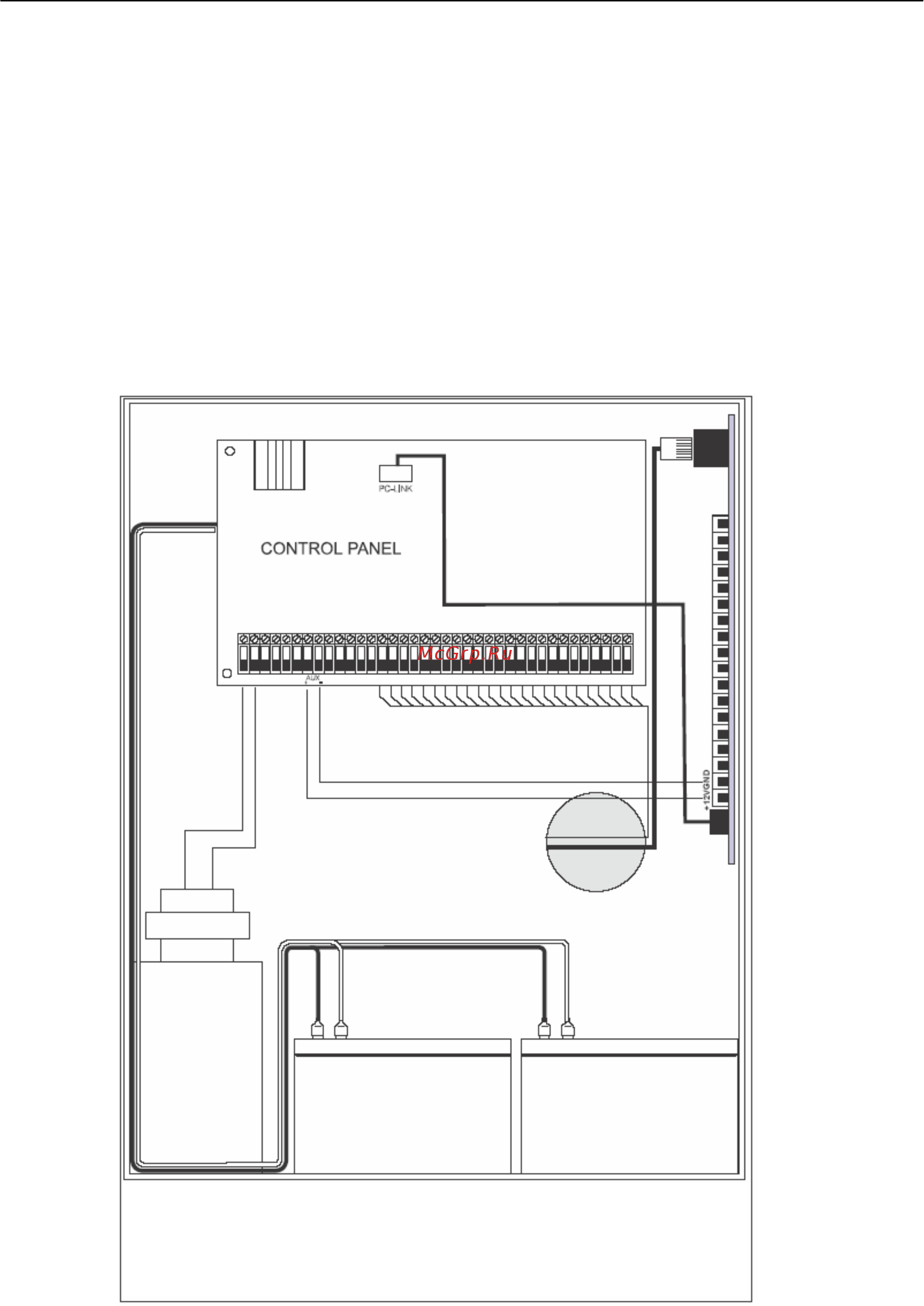

УСТАНОВИТЕ АККУМУЛЯТОР И ПОДКЛЮЧИТЕ
СЕТЕВОЕ ПИТАНИЕ, КАК ПОКАЗАНО НА РИСУНКЕ.
Между кабелями питания и аккумулятора и другими
кабелями должно быть не менее 7 мм.
