Глава 3: Работа по сирене (Режим 1)
3.1 Установка и настройка
3.1.1 Установка в режиме работы по сирене (Режим 1)
Установите модуль T-Link TL250 в корпус DSC (модель РС5003С), если будет использоваться
режим работы по сирене.
Подключите клеммы 12V и GND к внешнему источнику питания.
ПРИМЕЧАНИЕ: Режим работы по сирене не используется в установках UL или ULC
См. ячейки [062]-[065]

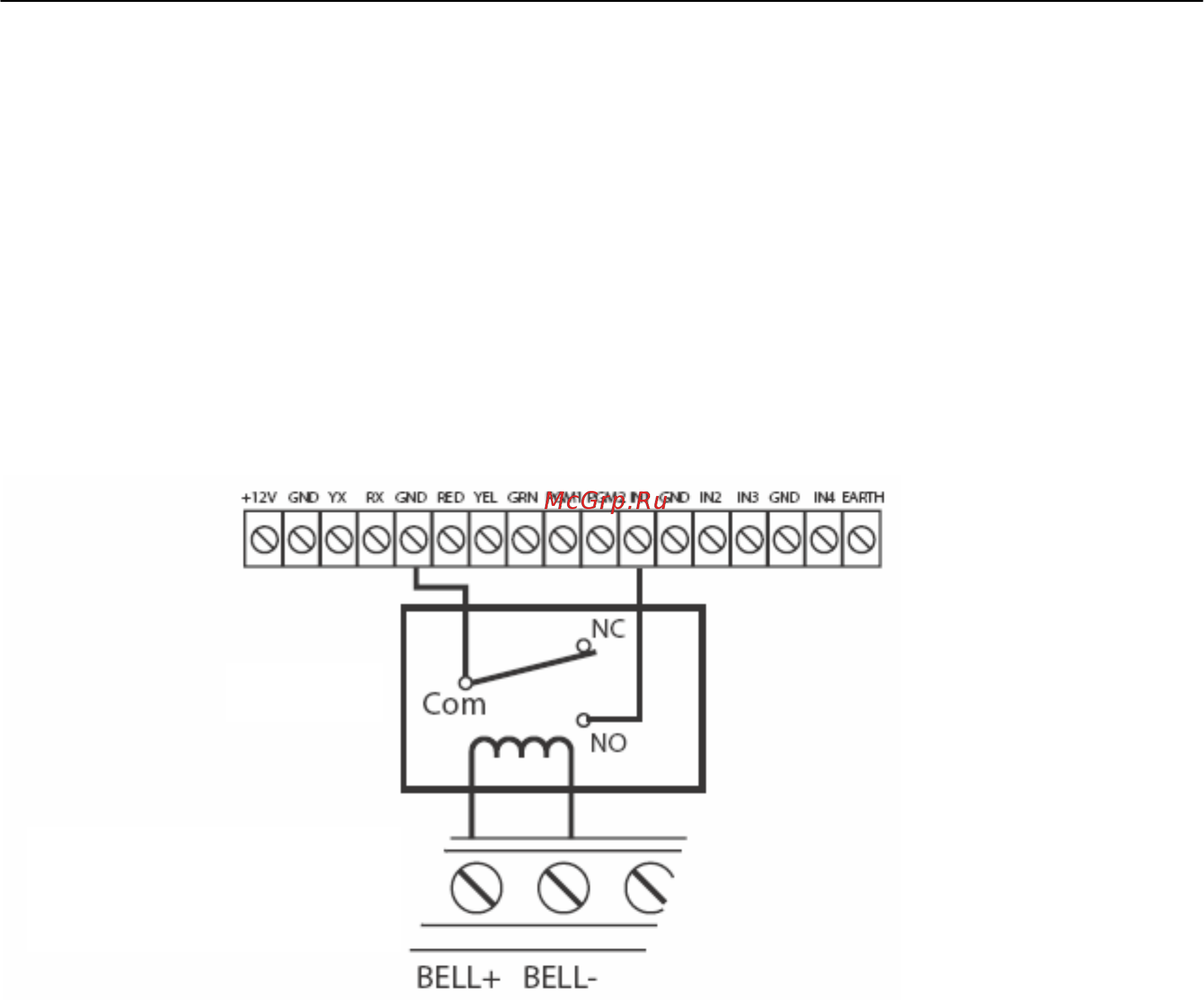

Реле
Подключение для контрольных
панелей, где на выход сирены
подается плюс питания
