Глава 5: Стандартная установка (Режим 4)
5.1 Настройка панелей Power и Maxsys
См. инструкции на контрольные панели РС4020 и РС5020 для установки контрольных панелей.
Установите T-Link на боковой стенке корпуса РС4050С или РС4050 CR. См. приложение С по
защите сетевого подключения.
Снимите питание с контрольной панели перед подключениями T-Link TL250. Подключите
клеммы 12V и GND модуля к выходу питания контрольной панели. Подключите поставляемый
кабель к белому разъему T-Link TL250 к
разъему PC-Link контрольной панели.
Черный провод кабеля PC-Link считается контактом 1 для контрольных панелей РС5020 версии
3.2 или выше. Правильно подключите заземление.

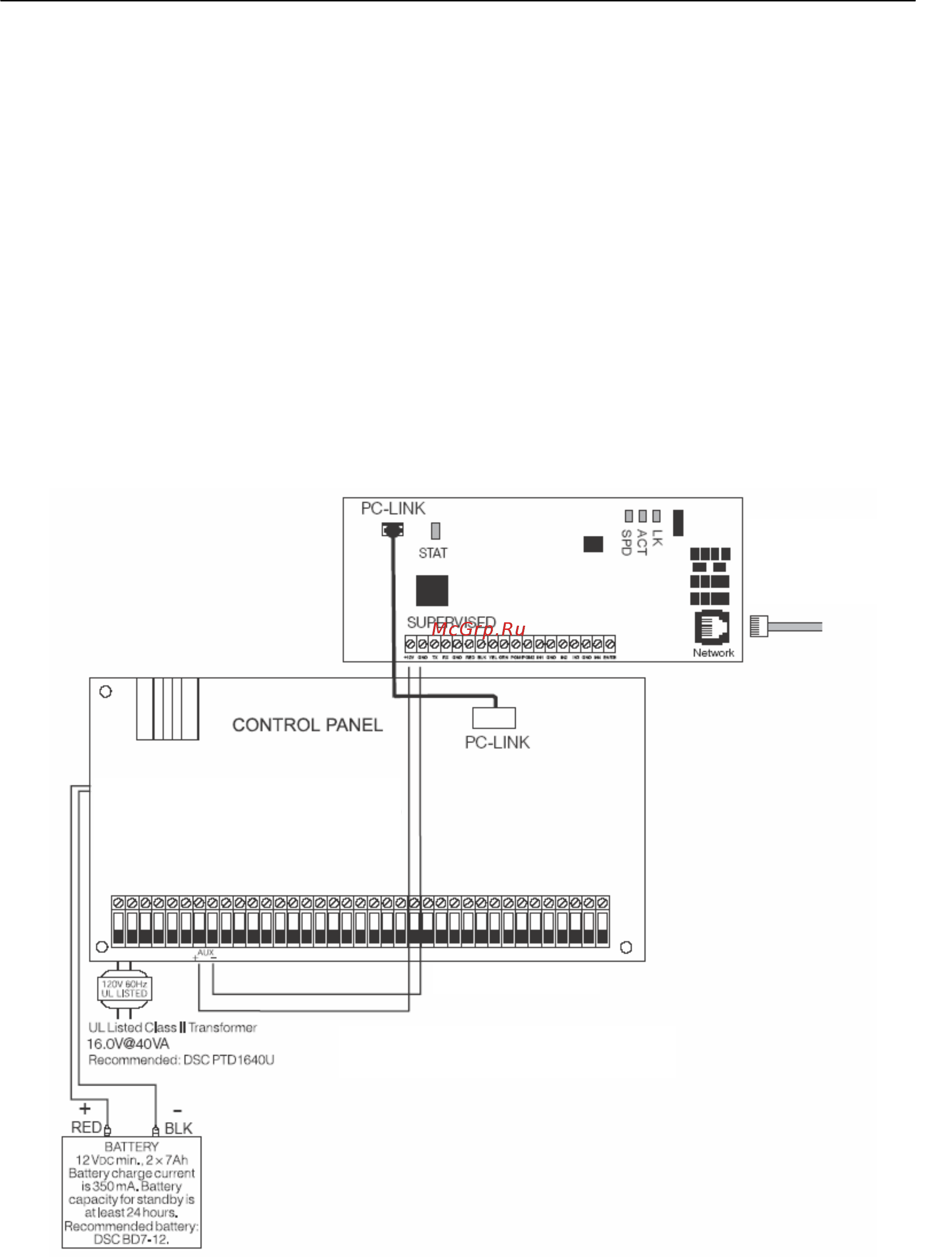

5.2 Стандартное подключение к РС4020, РС5020
ПРЕДУПРЕЖДЕНИЕ: Все цепи контролируются и питание ограничено.
Между сигнальными проводами и проводами питания должно быть не менее 7 мм.
Подключение к сети
Используйте только кабель
5 категории (не более 303
м)
ВАЖНО: Не подключайте трансформатор
к сети, управляемой выключателем
КОНТРОЛИРУЕТСЯ
Питание: 12 В
Потребление: 250 мА (275 мА с PGM или
РС5132
)
