6

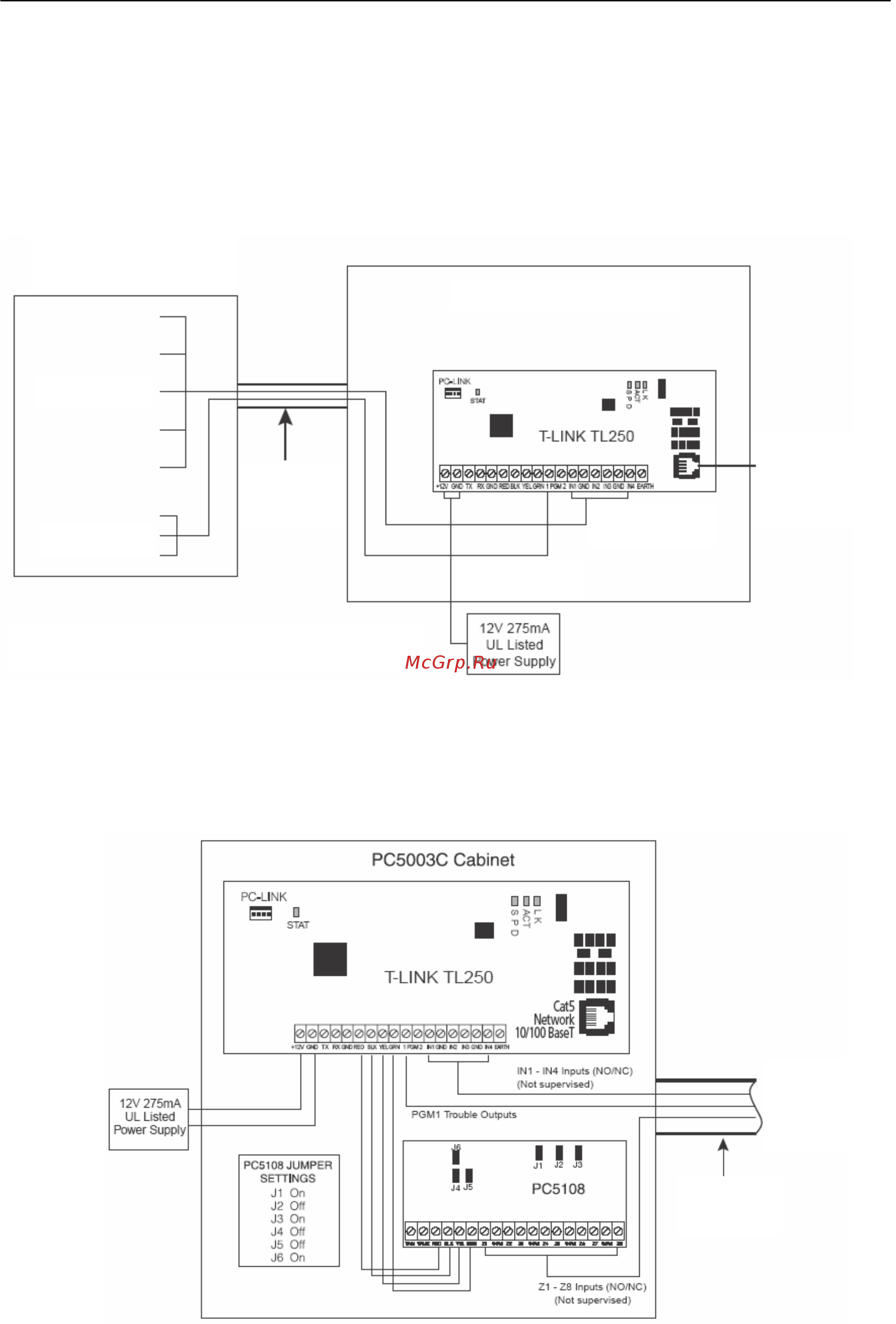

Глава 4: Автономная установка (Режимы 2 и 3)
Установите T-Link TL250 в корпус DSC (модель РС5003С), при использовании в режиме
автономной установки или с модулем РС5108.
Подключите клеммы модуля 12V и GND к внешнему источнику питания.
4.1 Автономная установка Режим 2
4.2 Расширитель входов Режим 3
Для расширения количества зон, к T-Link подключается модуль расширения зон РС5108.
Подключите системную шину от РС5108 к системной шине T-Link TL250. Любые устройства,
требующие питания 12 В (объемные извещатели, извещатели разбития стекла и пр.) должны
питаться от внешнего источника питания 12 В.
Примечание: кабель между контрольной панелью и
модулем T-Link TL250 должен быть в металлорукаве
Кабель 5 кат.
(экранированный)
10/100 BaseT
Металлорукав
не более 5
метров
Охранно – пожарная
контрольная панель
Выходы
Входы
Корпус РС5003С
IN1-IN4 входы
зон
PGM1 -
неисп
р
авность
Подключение к
контрольной
охранно –
пожарной пане ли
Металлорукав
не более 5
метров
