Для демонтажа кожухов необходимо открутить болты с головкой под специальный эксцентри-
ковый ключ, входящий в комплект поставки.
Блок ввода электропитания 380 В (обозначение в схеме ХT3) представляет собой набор
клемм для подключения кабелей централизованного источника электропитания: 5 проводни-
ков сечением до 10 мм2, 3P – красного цвета, N – синего цвета, PE – желто-зеленого цвета.
Блок подключения дизель-генераторных установок (ДГУ) представляет собой 4-х полюсную
силовую вилку (обозначение в схеме ХP1) для подключения ДГУ.
4.1.2 Вводно-распределительная панель трехфазной сети 380/220 В, 50 Гц
Внешний вид вводно-распределительной панели (ВРП) входного питания 380/220 В пред-
ставлен на рисунке 5. ВРП выполнена в виде двух, скрепленных между собой панелей одна из
которых (внутренняя) имеет DIN-рейки, на которых установлено навесное электрооборудование
системы питания и распределения электрической энергии, кабель-каналы с монтажными про-
водами, шины заземления, а другая (внешняя) – оперативная панель, закрывает токоведущие
части схемы от случайного прикосновения к ним и тем самым обеспечивает электробезопас-
ность работы с устройствами панели.
Устройства, входящие в ВРП, их количество, обозначение в электрической монтажной схеме
(приложения 2-3 Руководства по эксплуатации климатического шкафа ST-OU-88-20-К) и
позиционное обозначение на рисунке 5 приведены в таблице 1.
1
2
1
2

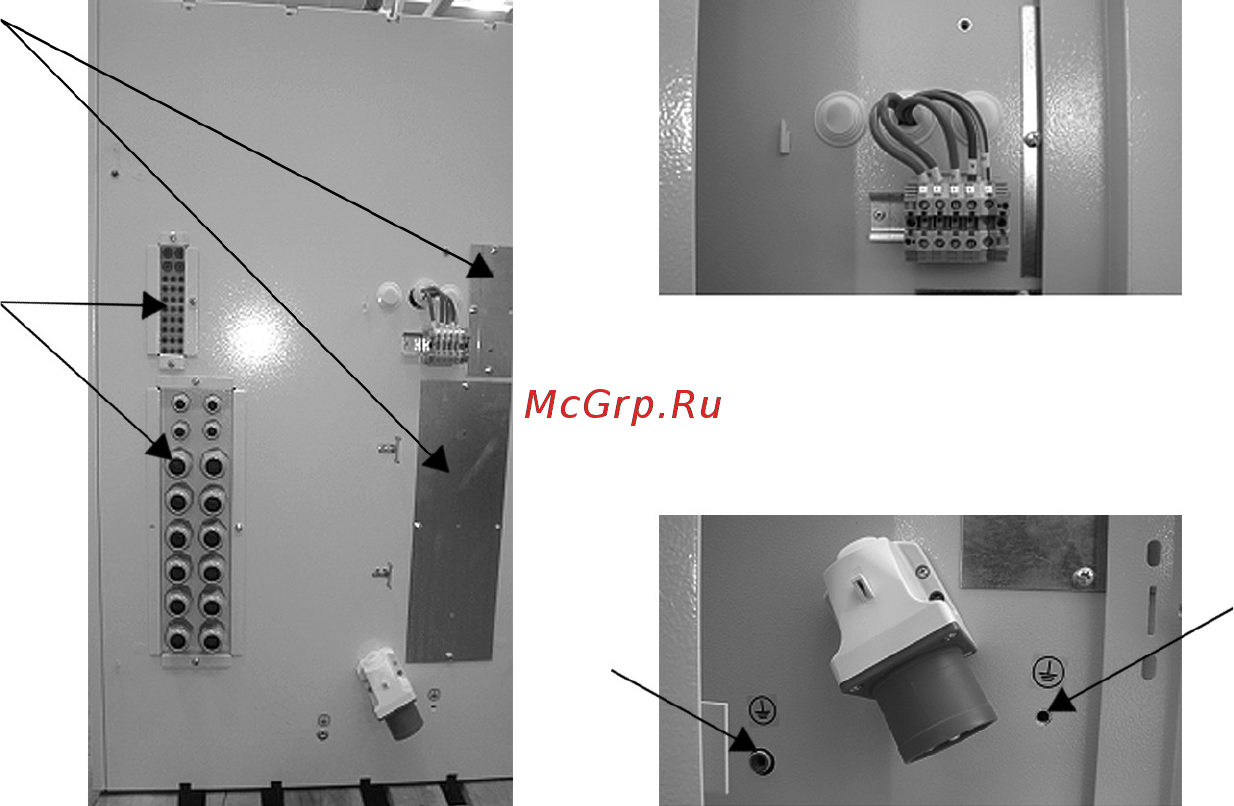

Рисунок 4а. – Задняя стенка шкафа:
1 – кабельные вводы; 2 – заглушки.
Рисунок 4б. – Клеммы ввода
сетевого питания XT3
Рисунок 4в. – Вилка подключения ДГУ:
1 – бобышка заземления; 2 – место
подключения защитного заземления
силового кабеля ДГУ (PE).
