12
Таблица 1. Состав вводно-распределительной панели
Наименование оборудования Кол-во, шт.
Обозначение в
электрической
монтажной схеме
Позиционное
обозначение на
рисунке
Выключатель 25 А 4 полюса
(вводный автоматический выключатель)
1 QF1 1
Дистанционный расцепитесь ввода электропитания
аппаратно присоединен к вводному автоматическому
выключателю
1 QF1 10
Устройство защиты входной сети от перенапряжения
4 полюса 40 кА
1 RU1 12
Счетчик электрической энергии CE303 R33 745 JAVZ 1 PI1 3
Выключатель 25 А 4 полюса (автоматический выключатель
резервного источника питания (ДГУ))
1 QF3 5
Переключатель Сеть-0-Генератор 1 QS1 6
Розетка 16 А 1 XS1 9
Устройство защитного отключения 16 А, 30 мА 1 QF2 8
Индикаторы фазного напряжения 3 HL1...HL3 2
Выключатель 10 А 1 полюс (выключатель кондиционера ) 1 QF4 11
Набор клемм UT 10 phoenix contact или WDU 10 Weidmuller 1 XT5 4
Набор клемм UT 4 арт.3044102 1 XT1 7
Шина N (PE) 1 XT2 под панелью
1
3
11
5
7
2
4
12
9
8
10
6

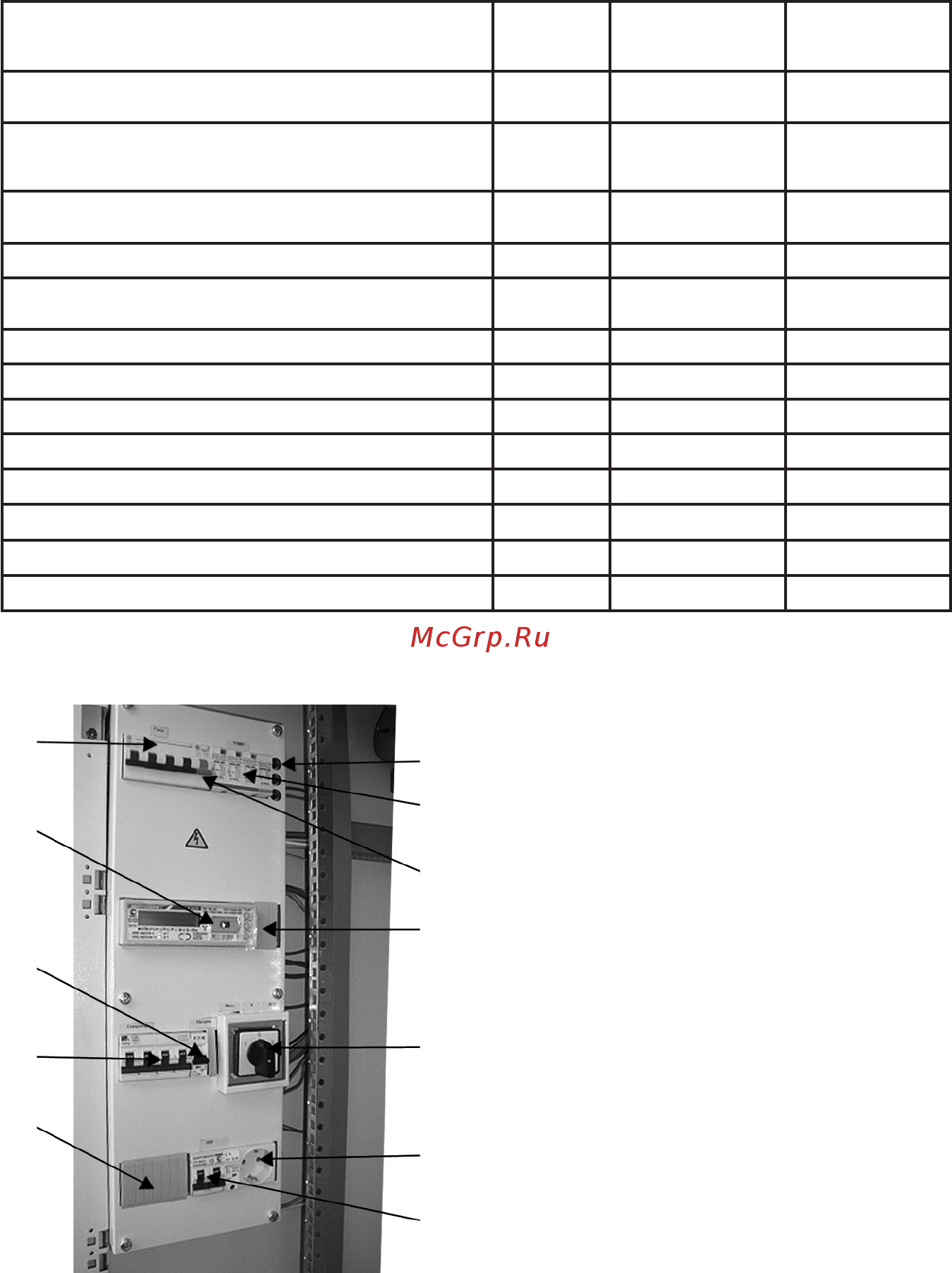

Рисунок 5. – Вводно-распределительная
панель:
1 – вводной автоматический
выключатель;
2 – индикаторы фазного напряжения;
3 – счетчик;
4 – крышка, закрывающая клеммник ХT5;
5 – автоматический выключатель ДГУ QF3;
6 – переключатель «Сеть-0-Генератор»;
7 – крышка, закрывающая клеммник ХТ1;
8 – УЗО;
9 – розетка;
10 – дистанционный расцепитесь ввода;
11 – автоматический выключатель
кондиционера QF4;
12 – устройство защиты входной сети.
