Энергомера ST-OU-8820-К [10/68] Рисунок 3 размещение оборудования внутри шкафа
![Энергомера ST-OU-8820-К [10/68] Рисунок 3 размещение оборудования внутри шкафа](/views2/1538720/page10/bga.png)
10

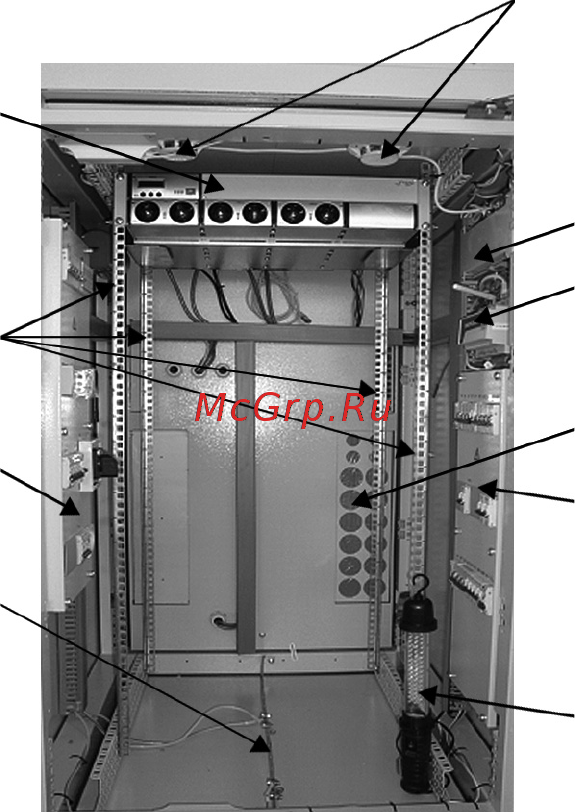

Рисунок 3. – Размещение оборудования внутри шкафа:
1
2
6
9
5
8
4
7
3
10
–
система питания и распределения электрической энергии: 1
–
вводно-распределительная па-
нель трехфазной сети 380/220 В, 50 Гц; 2
–
электропитающая установка; 3
–
панель распределе-
ния нагрузок по постоянному току; 9
–
общая шина заземления;
–
система мониторинга: 4
–
контроллер ВТ 6024; 5
–
формирователя интерфейсов; 8
–
датчики
дыма (размещение остальных датчиков «Аварий» будет рассмотрено ниже);
–
элементы конструкции шкафа: 6
–
четыре монтажных профиля 19 дюймов; 7
–
кабельные
вводы;
–
дополнительные элементы: 10
–
лампа для освещения внутреннего объема шкафа.
4.1 Система питания и распределения электрической энергии
Система питания и распределения электрической энергии осуществляет прием, учет и распре-
деление электрической энергии по потребителям.
Структурная схема подключения электропитания шкафа представлена в приложении 1 Руко-
водства по эксплуатации климатического шкафа ST-OU-88-20-К.
Система питания и распределения электрической энергии шкафа включает в себя:
• устройства ввода питания (рисунок 4а-в);
• устройства вводно-распределительной панели трехфазной сети 380/220 В, 50 Гц (рисунок
5);
• электропитающую установку (рисунок 6);
• устройства панели распределения нагрузок по постоянному току (рисунок 8);
• контур заземления (поз.9 рисунок3; рисунки 4,9).
4.1.1 Устройства ввода питании
На задней стенке шкафа размещены:
• блок ввода электропитания 380 В (рисунок 4б);
• блок подключения дизель-генераторных установок (рисунок 4в).
Устройства ввода питания закрыты съемными защитными кожухами. Съемные кожухи обе-
спечивают защиту прокладываемых кабелей.
