7
Габаритные размеры и масса шкафа:
• без крыши и цоколя (рисунок 1) - ширина 800 мм, высота 1240 мм, глубина 1116 мм, общая
масса шкафа 236 кг;
• с крышей и цоколем - ширина 800 мм, высота 1489 мм, глубина 1116 мм, общая масса
шкафа 269,5 кг.
Возможно комбинирование размеров шкафа ST-OU-88-20 -К.

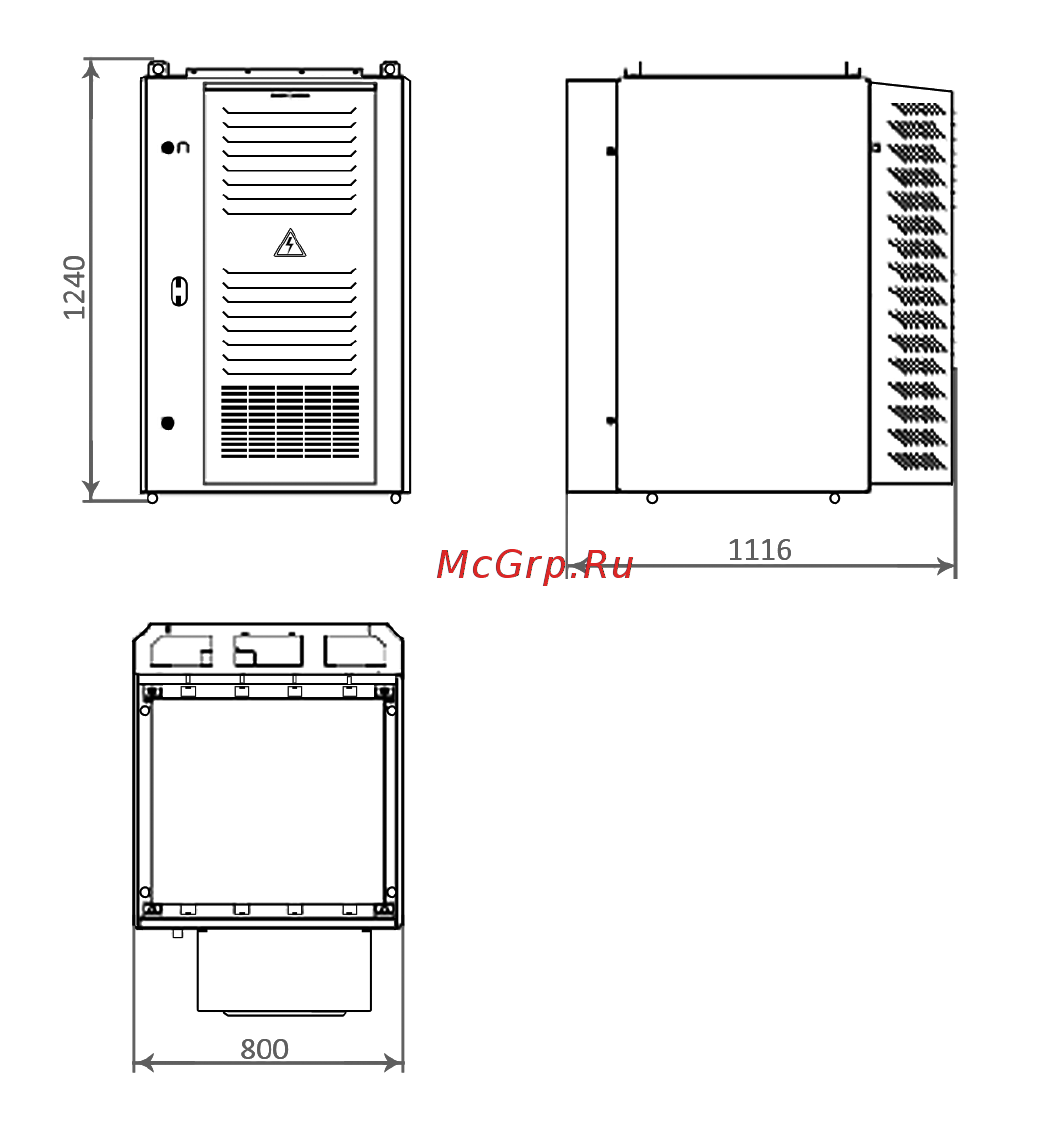

Рисунок 1. – Габаритные размеры шкафа
3 Конструкция шкафа
Общий вид шкафа ST-OU-88-20-К (без крыши и цоколя) представлен на рисунке 2. Размеще-
ние оборудования внутри шкафа представлено на рисунке 3.
ВНИМАНИЕ! Крыша (A-K-OU) и цоколь (A-C-OU-150) не входят в базовую поставку и приоб-
ретаются отдельно.
Корпус шкафа (поз.1 рисунок 2) изготовлен из сварного каркаса со съемными внешними стен-
ками из листовой стали толщиной 2 мм с гальваническим покрытием, окрашенный полиэфирной
порошковой краской для наивысшей защиты от внешних воздействий. Представляет собой базо-
вую конструкцию для последующей сборки.
Под защитным кожухом на задней стенке шкафа размещены отверстия для групповых кабель-
ных вводов.
