31

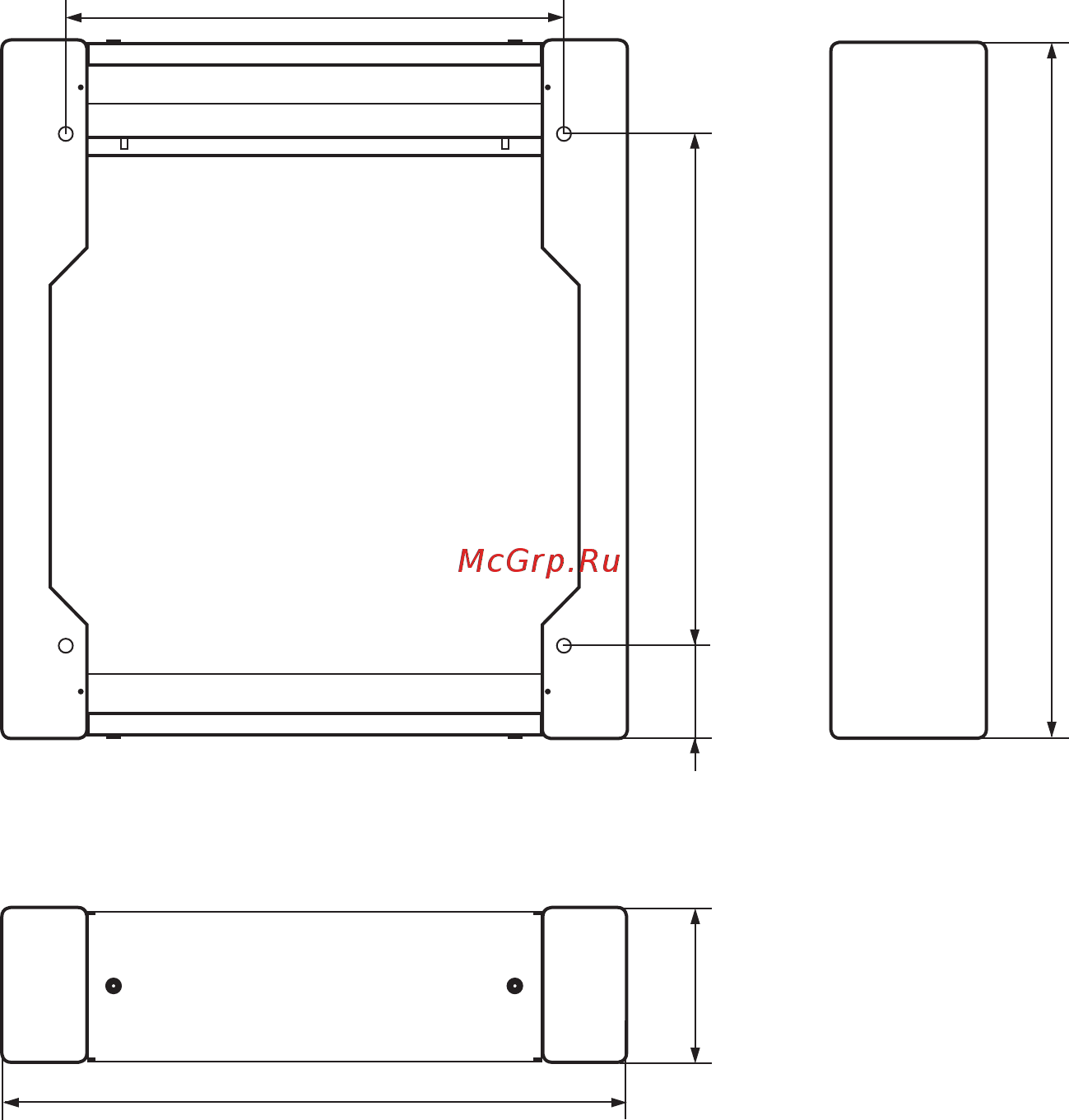

Рисунок 24. – Габаритный чертёж цоколя
Присоединить стропы к монтажным проушинам (рисунок 25), поднять шкаф, переместить его
на цоколь (во избежание некачественного монтажа шкафа на цоколь в шкафе предусмотрены
специальные ловители, а в цоколе - отверстия под них). Следить за тем, чтобы шкаф не раска-
чивался.
Примечание! Не поднимать шкаф с установленным оборудованием. При подъеме макси-
мальный вес шкафа не должен превышать 245 кг.
Примечание! Угол расхождения строп должен равняться примерно 60°.
Для обеспечения жёсткости соединения шкафа с цоколем установить специальные фиксаторы,
которые входят в комплект поставки цоколя. Фиксаторы устанавливаются с левой и правой сторо-
ны, в районе кабельных каналов.
640
800
200 120 660
900
