13
Prime-C v1.02

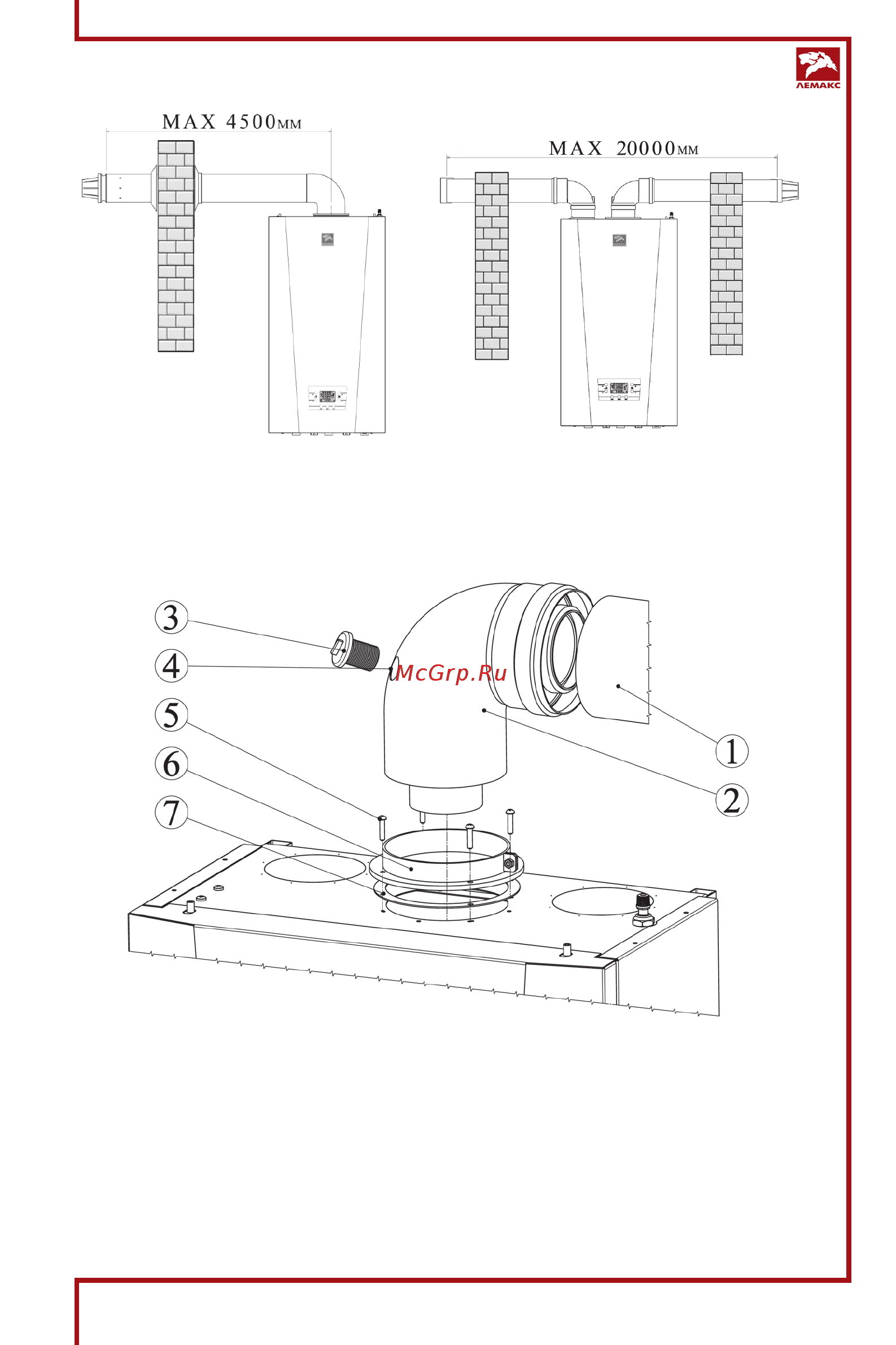

Рис. 4. Коаксиальный дымоход Рис. 5. Раздельный дымоход
Рис. 6. Пример схемы подключения коаксиального дымохода к котлу
1 – дымоход коаксиальный 60/100;
2 – отвод коаксиальный с фланцем;
3 – заглушка канала для отбора проб дымовых
газов;
4 – канал для отбора проб дымовых газов;
5 – крепежные винты;
6 – хомут соединительный;
7 – уплотнительная прокладка.
