Лемакс Prime-C 24 [6/40] Конструкция котла
![Лемакс Prime-C 24 [6/40] Конструкция котла](/views2/1541107/page6/bg6.png)
6
Prime-C v1.02
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
3.1. Конструкция котла

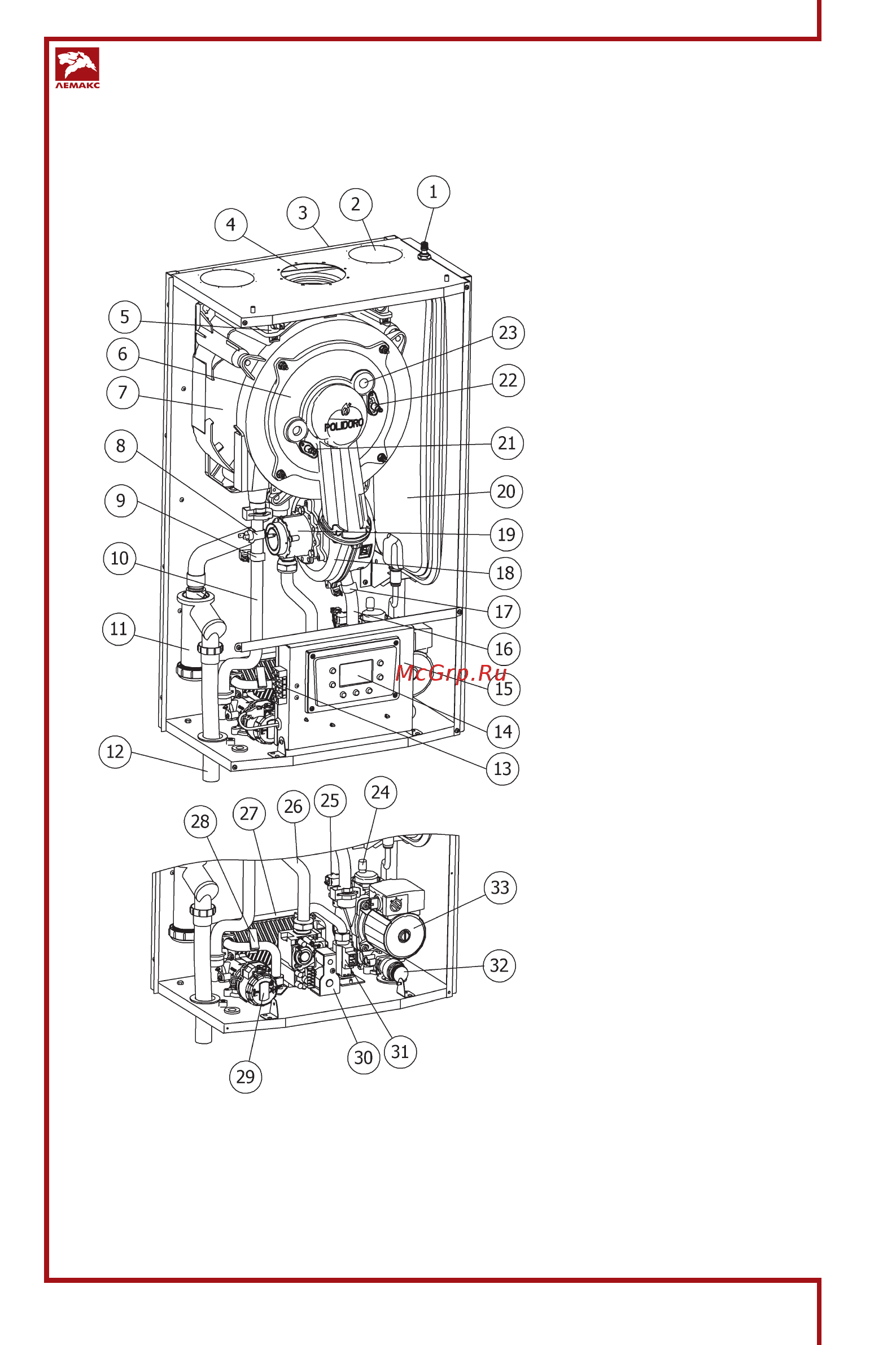

Рис.1. Конструкция котла
1 – штуцер клапана давления
воздуха в расширительном баке;
2 – место подсоединения
приточного канала системы
раздельного дымоудаления
80мм;
3 – кронштейн монтажный;
4 - место подсоединения
отводящего канала системы
дымоудаления;
5 – датчик температуры дымовых
газов;
6 – дверца камеры сгорания;
7 – теплообменник основной
нержавеющий;
8 – реле перегрева;
9 – датчик температуры подающей
линии контура отопления;
10 – подающая линия контура
отопления;
11 – гидрозатвор;
12 – дренаж конденсата;
13 – колодка клеммная для
подключения комнатного
термостата, ОТ устройства,
датчика уличной температуры;
14 – дисплей и органы управления;
15 – блок управления в корпусе;
16 – обратная линия контура
отопления;
17 – датчик температуры обратной
линии контура отопления;
18 – вентилятор;
19 – смеситель газ/воздух;
20 – бак расширительный;
21 – электрод контроля наличия
пламени;
22 – электрод розжига;
23 – гляделка;
24 – автоматический
воздухоотводящий клапан;
25 – датчик давления теплоносителя
в контуре отопления;
26 – труба газовая;
27 – вторичный теплообменник;
28 – датчик контура горячего
водоснабжения;
29 – привод 3-хходового клапана;
30 – клапан газовый;
31 – реле протока контура горячего
водоснабжения;
32 – клапан аварийного сброса
теплоносителя;
33 – циркуляционный насос.
