25
Prime-C v1.02
В цепи питания платы управления установлен плавкий предохранитель на
3.15А (F3.15L250V ).

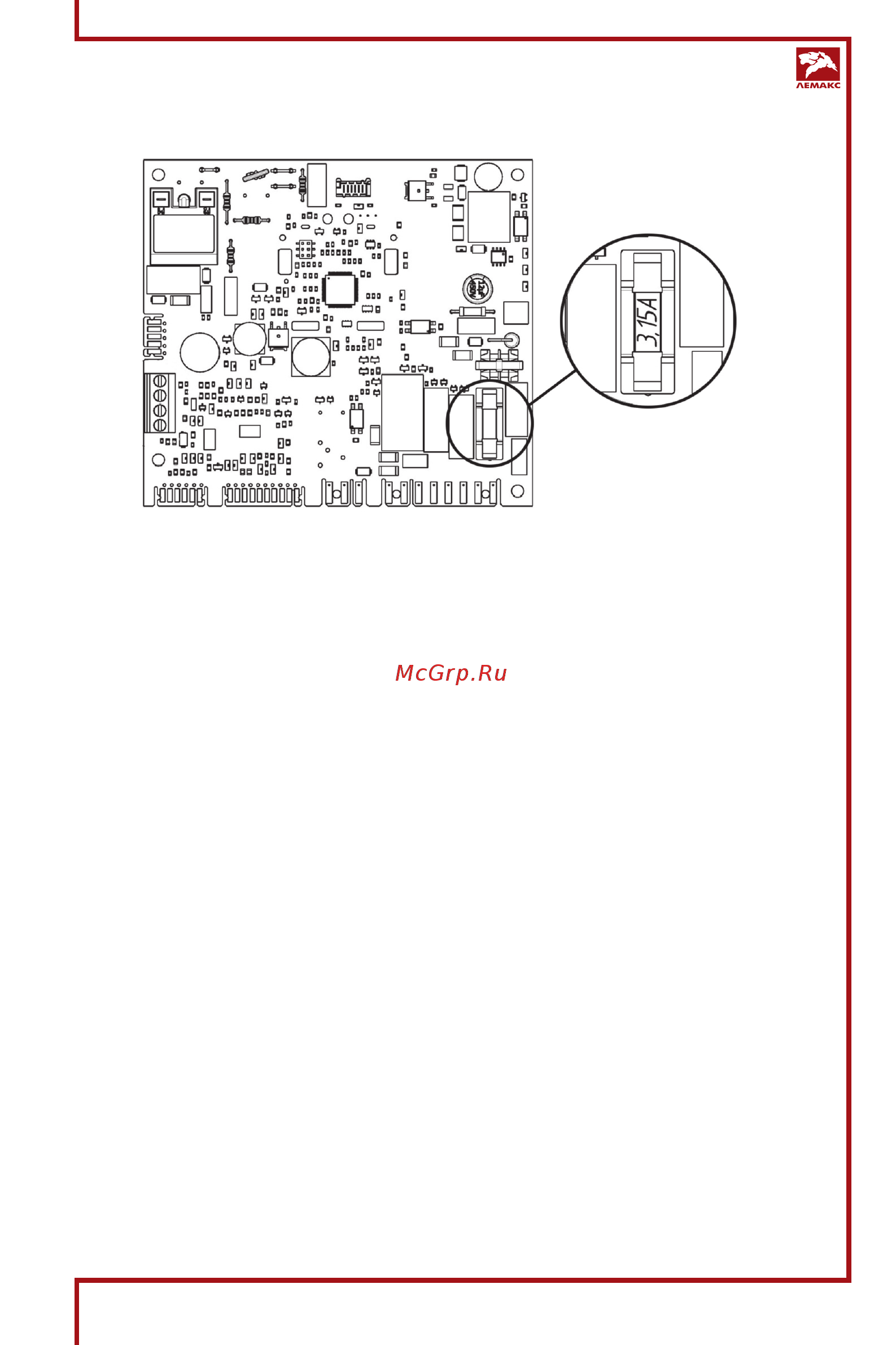

Рис. 13. Расположение предохранителя
