21
Please unpack the equipment carefully and check for any damages. It
is important that any damages which may have arisen during transport
are ascertained when unpacking. If applicable a fact report must be
sent immediately (post, rail or forwarder).
The delivery scope covers:
A KS 130 basic or KS 130 control, for attachment screws, a single-head
spanner, a connection cable and operating instructions.
With the purchase of this device, you have acquired a high-quality
product. The design of the unit and its special shape ensure ease of
handing and problem-free work. The materials used and an exact
designation of them will significantly facilitate and simplify recycling
and reuse of parts.
The speed-controlled external rotor asynchronous motor allows for
infinitie speed adjustment in the range from 0 to 800 rpm. Electronic
motor control holds the set speed constant even if the weight of the
material on the surface increases. The heat given off by the motor can
be used to heat up the holding surface for the agitation containers.
The Control variant of the device is equipped with a locking device. This
makes it possible to fasten the agitation table in a defined position.
For example the device can be integrated into a system or
screwed with a table. In addition, the rubber feet must be
unscrewed from the base plate so that the exposed threaded
hole (M6) can be used to secure the device.
Make certain that the
maximum depth of 5 mm for inserting the screws is not exceeded.
The Control variant of the device can be delivered with a reverse ope
-
rating mode (clockwise / counterclockwise motion) for the vibration
table on request. However, the reverse operation mode can only be
used by means of the serial interface in combination with a PC (for
example with labworldsoft
®
).
If the device is not operated on a serial interface, it behaves like a
Control device without reverse operation mode.
It is easy to exchange the various attachments.
The Control device variant is equipped with a serial interface that
makes it possible to control the device through the PC (for example
with labworldsoft
®
.
Check whether the voltage specified on the type plate matches the
mains voltage available. The power socket used must be earthed
(protective earth conductor contact). If these conditions are met, the
device is ready to operate after plugging in the mains plug. If these
procedures are not followed, safe operation cannot be guaranteed
and/or the equipment may be damaged.
Observe the ambient conditions (temperature, humidity, etc.) listed
under Technical Data.
When you turn on the basic device variant, the turn button for the time
setting must be in the middle setting (not activated).

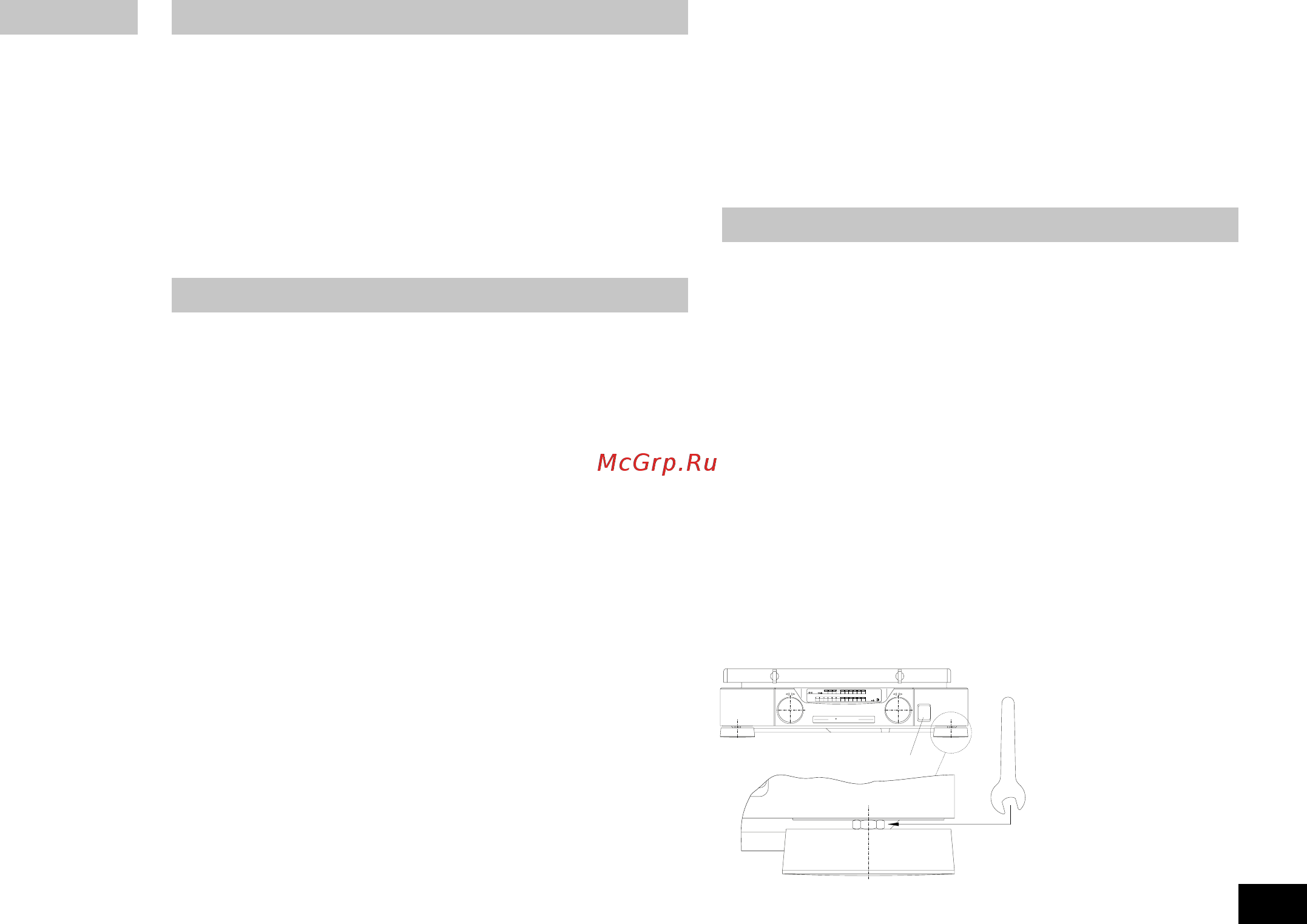

If the mounting surface is not even, you can improve the safety level
of the device in reference to how it stands with the adjustable feet. To
do this, turn the appropriate device foot downward with the wrench
(included with delivery) until the device is standing securely on the
surface.
To prevent the foot of the
device from coming loose
by itself, hold down the
foot with one hand and
tighten the oppsite hexa-
gonal nut with the
other hand until it is fin
-
ger tight.
Unpacking
Useful facts
Commissioning
IKA
R
1/min
minTime
basicHS 250
OFF
ON
10515
Mot
60
30 90
2520 30 35 4540 50
210120 150 180 270240 300
A
