The device can be turned with the flip switch A on the front side of
the unit. After you have turned on the power switch to position I,
all light diodes of the basic variant will light up for a brief time in the
display windows as a self-test that follows. The red light diode in the
TIME LED line and the OFF mode of the device light (audio signal).
For the control unit, all elements of the display will flash briefly and
the selftest operation will be shown on the display. All important
safety functions will be tested. The appliance is operable after this
check.

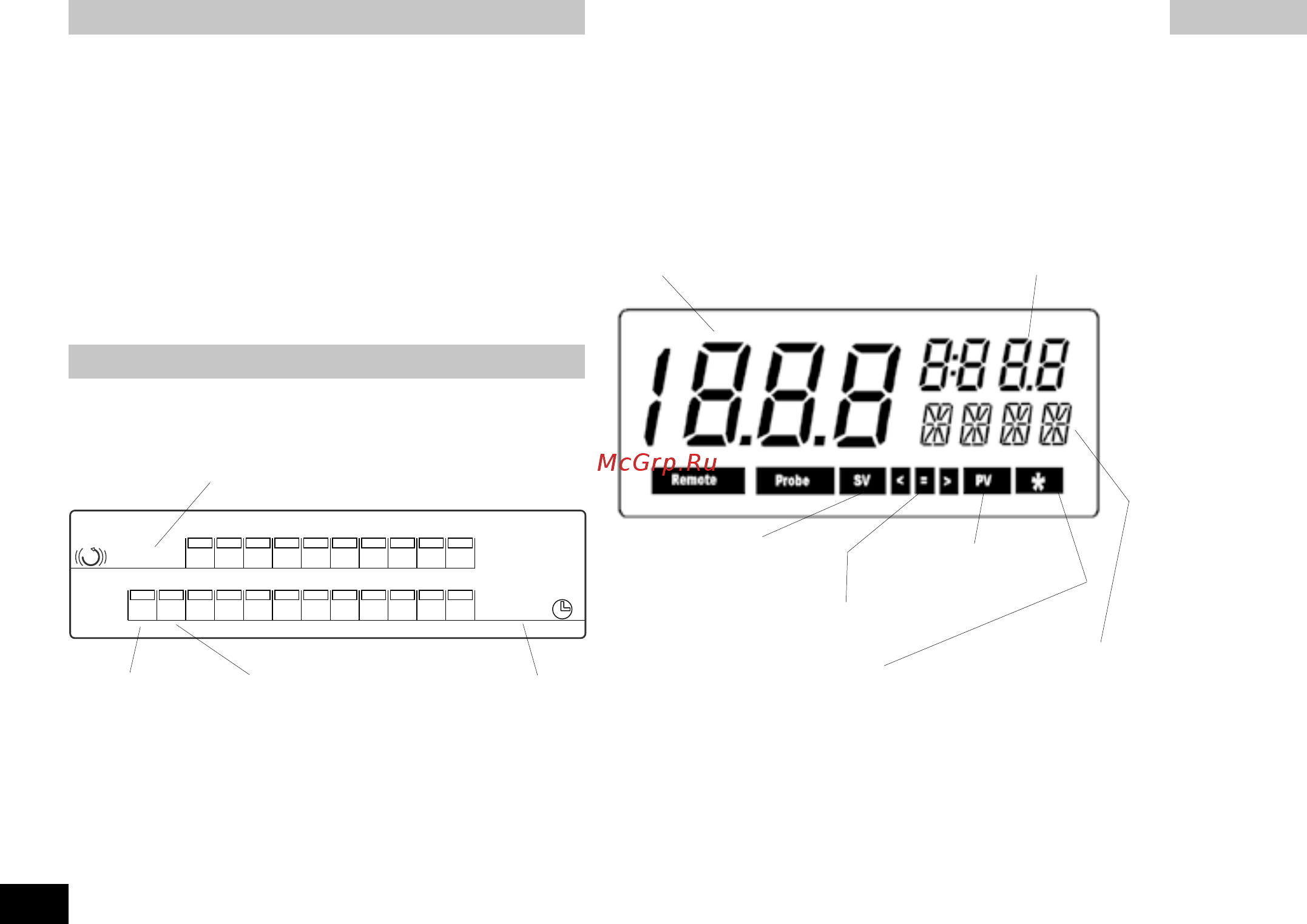

Desciption of the LED-Display - KS 130 basic
The basic model of the device can be used in continuous or timed
mode depending on the option you select. The right turn button is
used to make the setting.
Continuous operation: The device does not interrupt the agi-
tation sequence (On-LED is lit).
Time operation: The device interrupts the agitation pro-
cess after a set amount of time (max.
50 minutes).
The speed required for the agitation process can be adjusted before or
after the operating mode is selected.
The KS 130 basic is adjusted so that after you press the power switch,
the agitation process (speed) and time mode is turned off (Off-LED
lights up).
Desciption of the LCD-Display - KS 130 control
22
Switching on
Display
50
100 150
200
250
Mot
1/min
Time
min
300 350 400 450 500
On Off 40 45
50
35302010 15525
Display element for the setting speed
Display element for
the setting agitation time
Continous
operation
Standstill
Real value
Rated value
e.g. phys. unit
mode of operation,
error code
Mode of operation A: Star out
Mode of operation B: Star on
Mode of operation C: Star flash
SV = Set Value
(Rated value)
PV = Processt Value
(Real value)
= = Locking
