IKA KS 130 basic 0002980000 [6/52] Anzeige
![IKA KS 130 basic 0002980000 [6/52] Anzeige](/views2/1545280/page6/bg6.png)
Das Gerät wird über den Wippenschalter A an der Gerätefrontseite
eingeschaltet. Nach dem Einschalten des Netzschalters in Stellung
I leuchten bei der Basic-Variante alle Leuchtdioden kurzfristig, als
Selbsttest in den Anzeigefenstern auf und anschließend zeigt die rote
Leuchtdiode, in der LED-Zeile TIME, den OFF-Betrieb des Gerätes an
(akkustisches Signal).
Bei der Control-Variante blinken alle Anzeigeelemente der
Digitalanzeigen kurzfristig auf, wodurch die Durchführung des
Geräteselbstestes angezeigt wird. Dabei werden alle sicherheitsrele-
vanten Funktionen überprüft. Anschließend ist das Gerät betriebsbe-
reit.

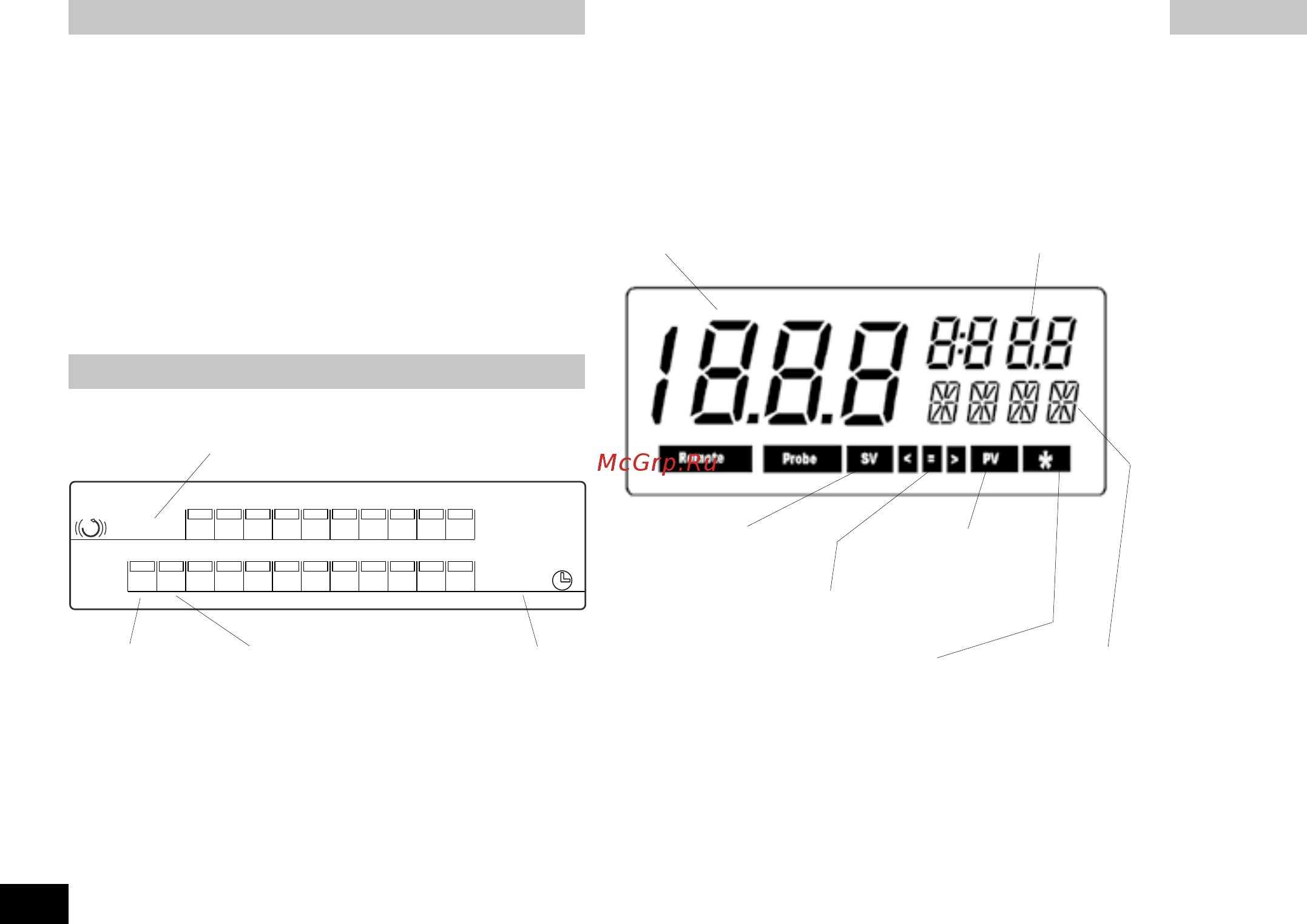

Beschreibung der LED-Anzeige des KS 130 basic
Die Basic-Gerätevariante kann nach Wahl im Dauer- oder Zeitbetrieb
verwendet werden. Die Einstellung erfolgt über den rechten Drehknopf.
Dauerbetrieb: Das Gerät unterbricht den Schüttelvorgang
nicht (On-LED leuchtet)
6
Zeitbetrieb: Das Gerät unterbricht nach Ablauf einer einge
stellten Zeit (max. 50 min) den Schüttelvorgang
Die für den Schüttelvorgang erforderliche Drehzahl kann vor oder nach
der Betriebsartenwahl eingestellt werden.
Ab Werk ist der KS 130 basic so eingestellt, daß nach Drücken des
Netzschalters die Funktion Schütteln (Drehzahl) und der Zeitbetrieb
ausgeschaltet ist (Off-LED leuchtet).
Beschreibung der Digitalanzeige des KS 130 control
Einschalten
Anzeige
50
100 150
200
250
Mot
1/min
Time
min
300 350 400 450 500
On Off 40 45
50
35302010 15525
Anzeigebalken für die eingestellte Drehzahl
Anzeigebalken für
die eingestellte Schüttelzeit
Zeitbetrieb
Dauerbetrieb
Stillstand
Istwert
Sollwert
z.B. phys. Einheit
Betriebsart,
Fehlermeldung
Betriebsart A: Stern aus
Betriebsart B: Stern ein
Betriebsart C: Stern blinkt
SV = Set Value
(Sollwert)
PV = Processt Value
(Istwert)
= = Arretierung
