19
NL
5.1. INSTALLATIE
Volg voor de installatie van de pompen hetgeen beschreven in
DEEL 1, hoofdstuk 7.2 en de volgende punten:
– gebruik leidingen met geschikte diameter, en houd er reke-
ning mee dat, bij bepaalde modellen, de diameter van de
inlaat (voorkant pomp) groter is dan die van de perszijde
(bovenkant pomp), (zie hfdst. 4).

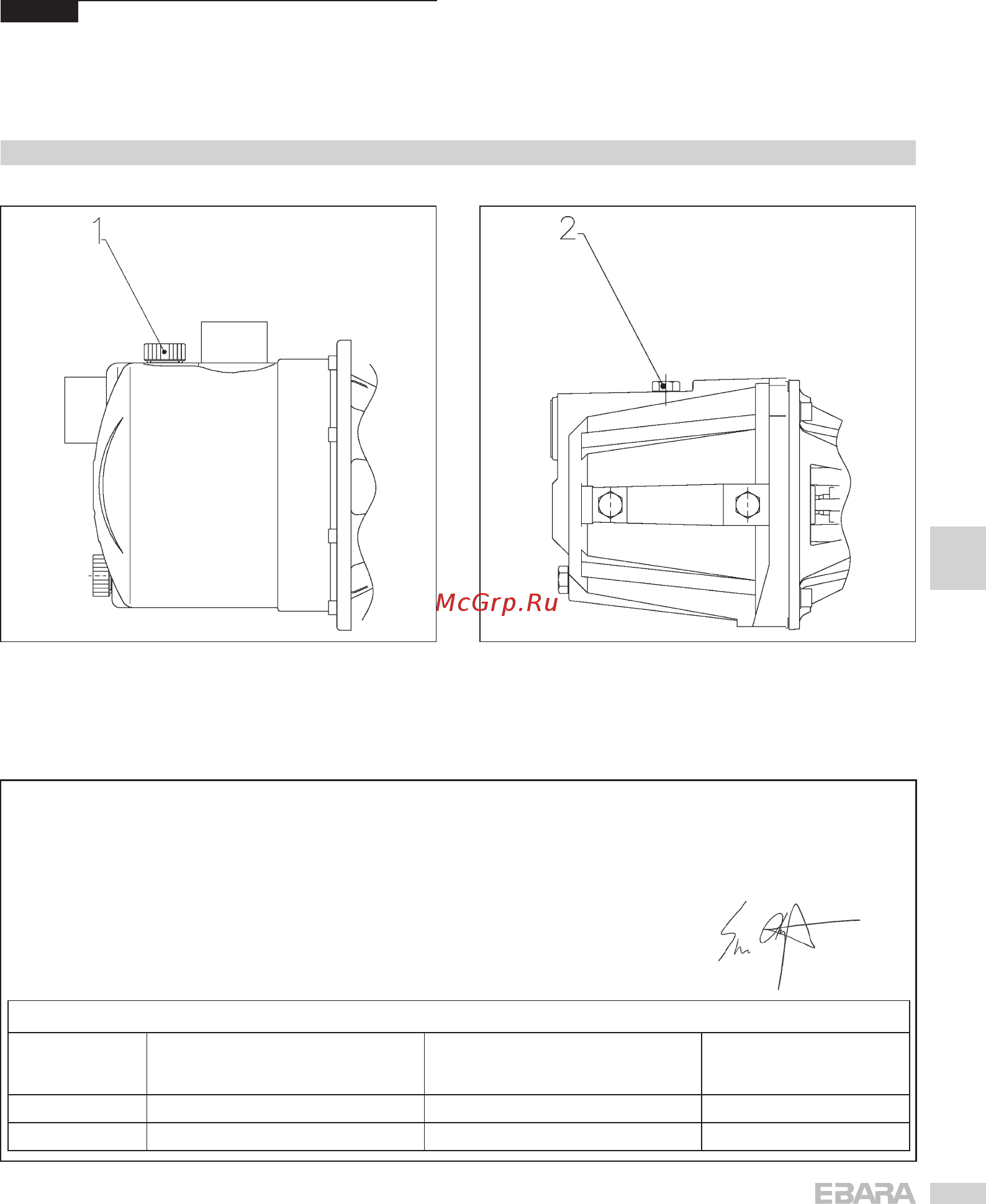

5.2. HET VULLEN VAN DE POMP JE(S)(X) (FIG. 1); AG (FIG. 2)
LET OP
HANDELING UIT TE VOEREN MET VOLLEDIG GESLOTEN
ELEKTRISCH KLEMMENBORD VAN DE MOTOR.
a) De zeskantige stop (1-2) die zich bovenop het pomphuis
bevindt, losdraaien;
b) met behulp van een trechter de pomp met water vullen, tot-
dat deze overloopt;
c) de zeskantige stop weer vastdraaien totdat deze geblok-
keerd wordt, om zo luchtinfi ltraties te voorkomen.
5.3. MONTAGE EN INSTALLATIE VAN GROEPEN VOOR
HUISHOUDELIJKE DRUKREGELING
De pompen van de serie AGA-AGC-AGE-AGF kunnen al worden
voorbereid op het monteren van manometer, drukschakelaar
(te bevestigen aan het pomphuis) en driewegstuk.
Voor de montage van de groep de specifi eke instructiehandlei-
ding volgen.
6. SCHEMA’S EN TEKENINGEN
VERKLARING VAN OVEREENSTEMMING MET DE RICHTLIJN 2000/14/CE
Wij, EBARA PUMPS EUROPE S.p.A., Via Campo Sportivo, 30 – 38023 CLES (TN), verklaren onder onze verantwoordelijkheid dat onze producten opgesomd in
de tabel onderaan de pagina overeenstemmen met de Richtlijn 2000/14/CE artikel 13 en de interne procedure voor fabricagecontrole volgens bijlage V.
Lwa (M): gemeten niveau geluidsvermogen (A-gewogen)• Lwa (G): gewaarborgd niveau geluidsvermogen (A-gewogen). (zie tabel onderaan de pagina).
Mr. SHU NAGATA
President
12 January 2009
GARDEN
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
JEM 150,
JEXM 150
Lwa (M) 74 dB/pW 78 dB/pW 83 dB/pW
Lwa (G) 76 dB/pW 80 dB/pW 85 dB/pW
FIG. 1 FIG. 2
libretto_EBARA_386_nuovo.indd 19libretto_EBARA_386_nuovo.indd 19 6-02-2009 10:00:356-02-2009 10:00:35
