29
PL
5.1. INSTALOWANIE
W celu instalacji pomp należy postępować tak, jak podano
w Części 1 w rozdziale 7.2 i dostosować się również do
poniższego zalecenia:
– Zastosować rurę z właściwą średnicą mając na uwadze, że
średnica ssania (część przednia pompy) jest inna od średnicy
wyjścia (strona górna pompy), (patrz rozdz. 4).

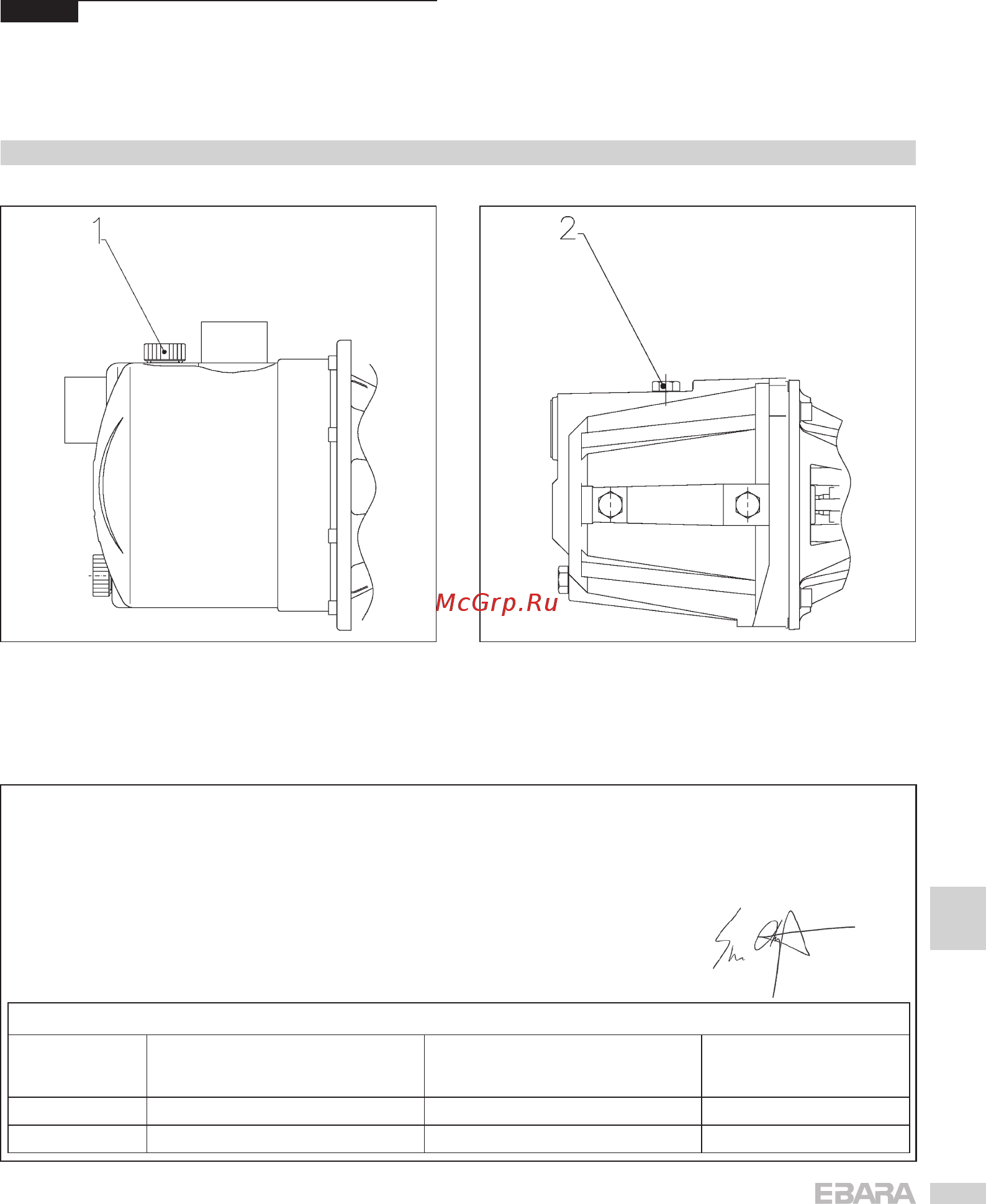

5.2. NAPEŁNIANIE POMPY JE(S)(X) (RYS.1); AG (RYS.2)
UWAGA
CZYNNOŒCI DO WYKONANIA Z PRZY TABLICZCE
ZACISKOWEJ SILNIKA DOBRZE ZAMKNIÊTEJ.
a) Odkręcić korek (1-2) znajdujący się w górnej części pompy;
b) Za pomocą lejka napełnić pompę wodą aż do przelania;
c) Zakręcić korek do oporu, aby zapobiec infi ltracji powietrza.
5.3. MONTAŻ I INSTALACJA ZESPOŁÓW CIŚNIENIOWYCH
DOMOWYCH
Pompy z serii AGA-AGC-AGE-AGF mogą być przystosowane do
zamontowania manometru, presostatu (do przymocowania do
korpusu pompy) i złącza trójdrożnego.
Montaż zespołu wykonać według specyfi cznych instrukcji.
6. SCHEMATY I RYSUNKI
DEKLARACJA ZGODNOSCI Z DYREKTYWA 2000/14/CE
My, EBARA PUMPS EUROPE S.p.A., via Campo Sportivo, 30 – 38023 CLES (TN), oświadczamy pod własną odpowiedzialnością, że nasze produkty wypisane w poniżej
znajdującej się tabeli odpowiadają warunkom Dyrektywy 2000/14/CE artykuł 13 i procedurze wewnętrznej kontroli w zakładzie zgodnie z załącznikiem o V.
Lwa (M): Poziom mocy dźwiękowej, (ponderato A), mierzony • Lwa (G): Poziom mocy dźwiękowej, (ponderato A), gwarantowany. (patrz tabela poniżej)
Mr. SHU NAGATA
President
12 January 2009
GARDEN
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
JEM 150,
JEXM 150
Lwa (M) 74 dB/pW 78 dB/pW 83 dB/pW
Lwa (G) 76 dB/pW 80 dB/pW 85 dB/pW
RYS. 1 RYS. 2
libretto_EBARA_386_nuovo.indd 29libretto_EBARA_386_nuovo.indd 29 6-02-2009 10:00:416-02-2009 10:00:41
