5.1. INŠTALÁCIA
Pri inštalácii čerpadiel dodržujte pokyny uvedené v ČASTI 1 v
kapitole 7.2 a nasledovných bodoch:
– používajte potrubie vhodného priemeru, majte na pamäti, že
priemer satia (čelná strana čerpadla) sa líši od výtlačného
priemeru (horná strana čerpadla), (viď kap.4).
5.2. PLNENIE ČERPADLA JE(S)(X) (FIG.1); AG (FIG.2)
UPOZORNENIE
PRI TEJTO OPERÁCII MUSÍ BYŤ SVORKOVNICA MOTORA
DOKONALE ZATVORENÁ.
a) Odskrutkujte šesťhrannú zátku (1-2) umiestnenú na hornej
časti telesa čerpadlá;
b) Pomocou lievika naplňte čerpadlo vodou až do jeho
preplnenia;
c) Zaskrutkujte šesťhrannú zátku až do jej zablokovania,
zabránite tak vstupu vzduchu.
5.3. MONTÁŽ A INŠTALÁCIA JEDNOTIEK PRE DOMÁCE
VODÁRNE
Čerpadla série AGA-AGC-AGE-AGF môžu byť pripravené pre
montáž manometra, tlakového spínača (upevneného na teleso
čerpadla) a trojcestnej spojky.
Pri montáži jednotky konzultujte špecifi ckú príručku.
6. SCHÉMY A VÝKRESY
VYHLÁSENIE O ZHODE SO SMERNICOU 2000/14/ES
Firma EBARA PUMPS EUROPE S.p.A., via Campo Sportivo, 30 – 38023 CLES (TN), vyhlasuje na vlastnú zodpovednosť, že jej výrobky uvedené v spodnej tabuľke
odpovedajú požiadavkám smernice 2000/14/ES článok 13 a postupe vnútornej kontroly výroby podľa prílohy V.
Lwa (M): hladina akustického výkonu, (vážená A), nameraná• Lwa (G): hladina akustického výkonu, (vážená A), zaručená. (viď tabuľku na spodnej časti stránky)
Mr. SHU NAGATA
President
12 January 2009
GARDEN
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
JEM 150,
JEXM 150
Lwa (M) 74 dB/pW 78 dB/pW 83 dB/pW
Lwa (G) 76 dB/pW 80 dB/pW 85 dB/pW

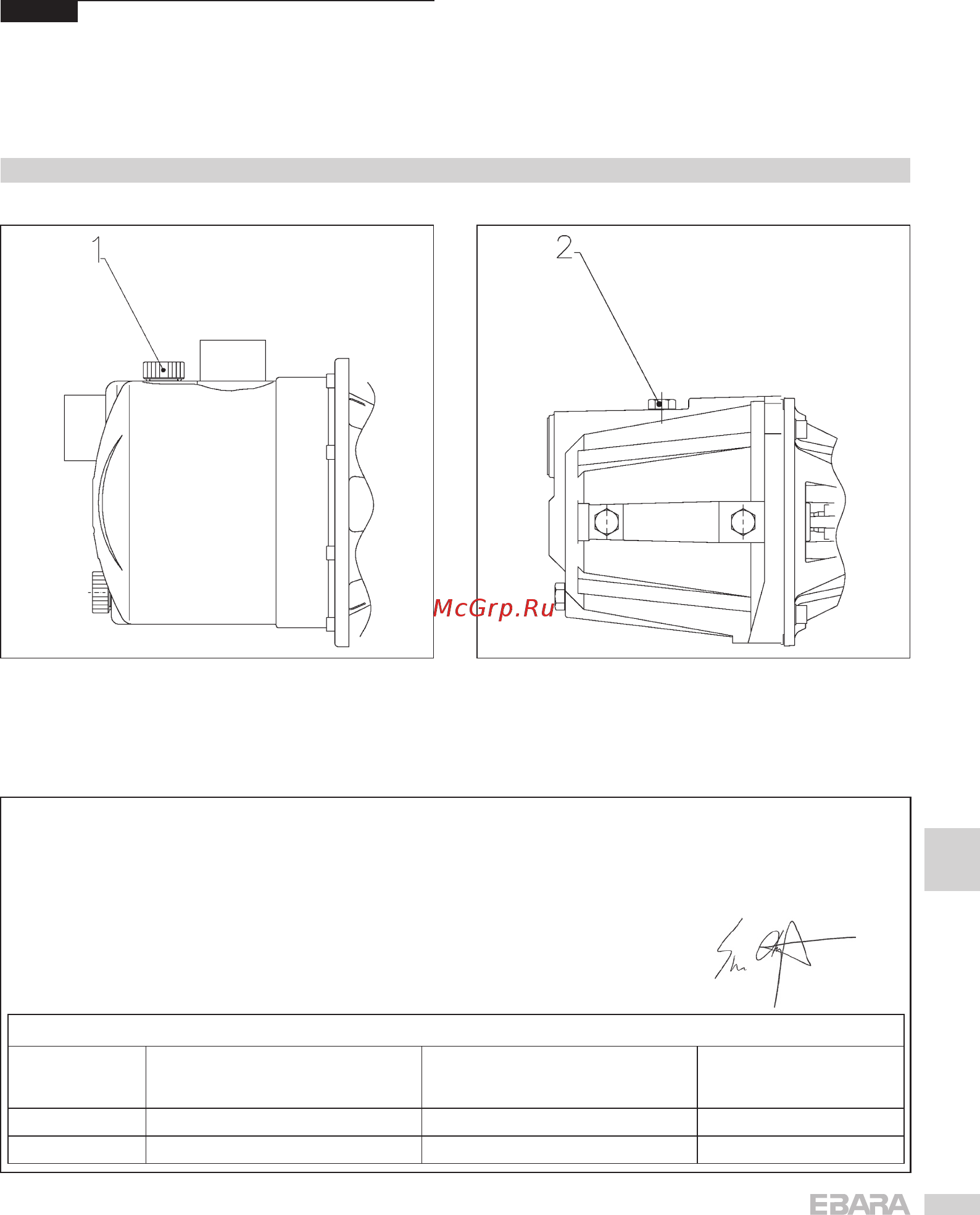

OBR. 1 OBR. 2
libretto_EBARA_386_nuovo.indd 27libretto_EBARA_386_nuovo.indd 27 6-02-2009 10:00:406-02-2009 10:00:40
