Ru 17
Подключите колонки, размещенные в комнате,
к аппарату. Здесь в качестве примеров приведено
подключение для 7.1+2-, 7.1- и 6.1-канальной системы.
При выборе другой системы ориентируйтесь на
подключение для 6.1-канальной системы.
Кабели, необходимые для подключения
(продаются отдельно)
Кабели колонок (по числу колонок)
Штекерный аудиокабель (1 шт.)
(для подключения сабвуфера)

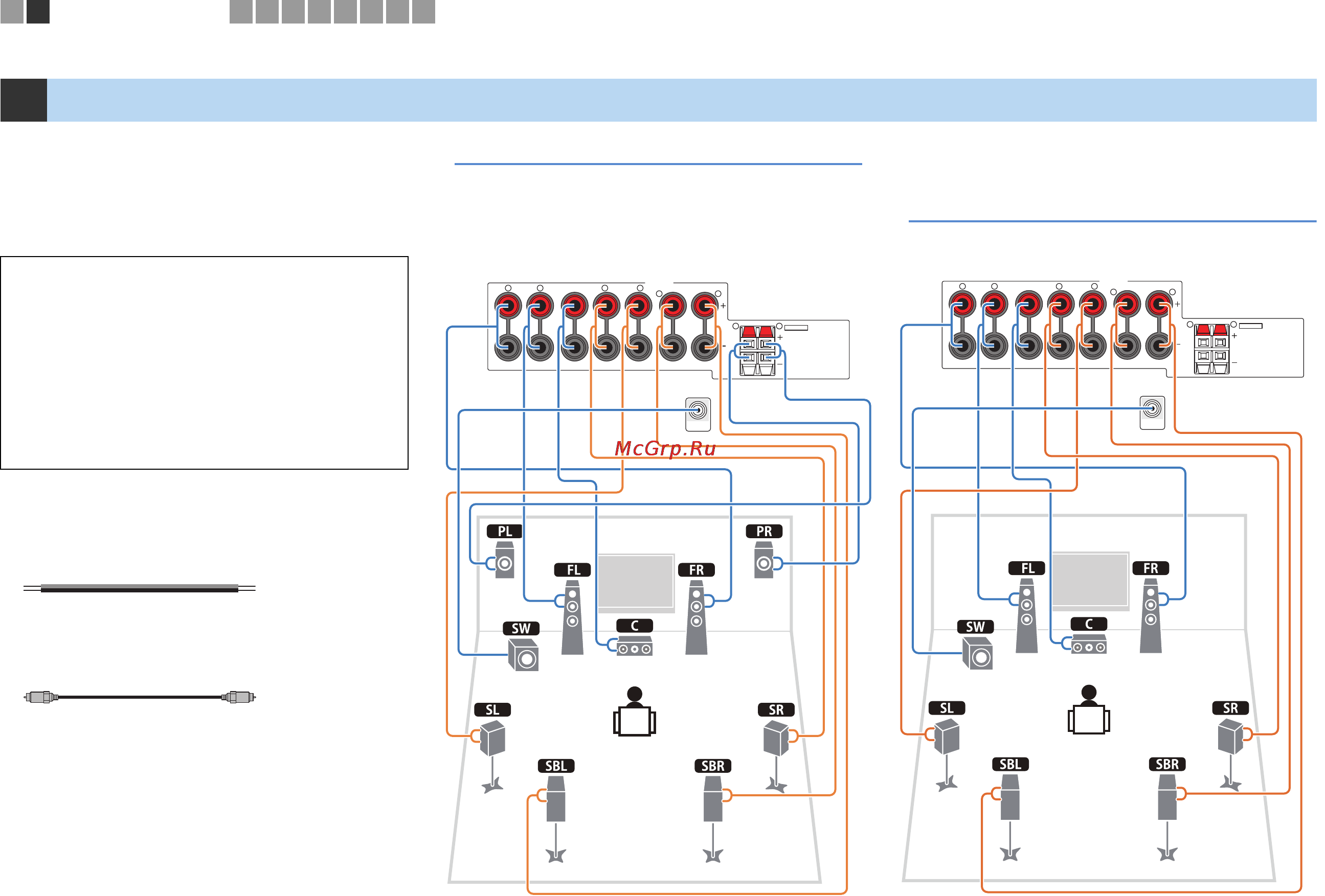

7.1+2-канальная система 7.1-канальная система
(с использованием тыловых
колонок окружающего звучания)
2 Подключение колонок
Предупреждение
Перед подключением колонок извлеките из розетки
силовой кабель переменного тока данного аппарата
и выключите сабвуфер.
Соблюдайте осторожность, чтобы жила кабеля колонки
не касалась чего-либо и не контактировала
с металлическими деталями данного аппарата. Это может
привести к повреждению аппарата или колонок. В случае
короткого замыкания цепи кабеля колонки при включении
аппарата на дисплее передней панели появится
сообщение “CHECK SP WIRES”.
+
+
SPEAKERS
FRONT CENTER SURROUND SURROUND BACK/BI–AMP
R L R
R
L
L
SINGLE
SUBWOOFER
SINGLE
ZONE 2/
PRESENCE
EXTRA SP
R L
SPEAKERS
FRONT CENTER SURROUND SURROUND BACK/BI–AMP
R L R
R
L
L
SINGLE
SUBWOOFER
SINGLE
ZONE 2/
PRESENCE
EXTRA SP
R L
Аппарат (вид сзади)
Аппарат (вид сзади)
1 2
Подключение колонок
3 4 5 6 7 8 9
