Ru 19

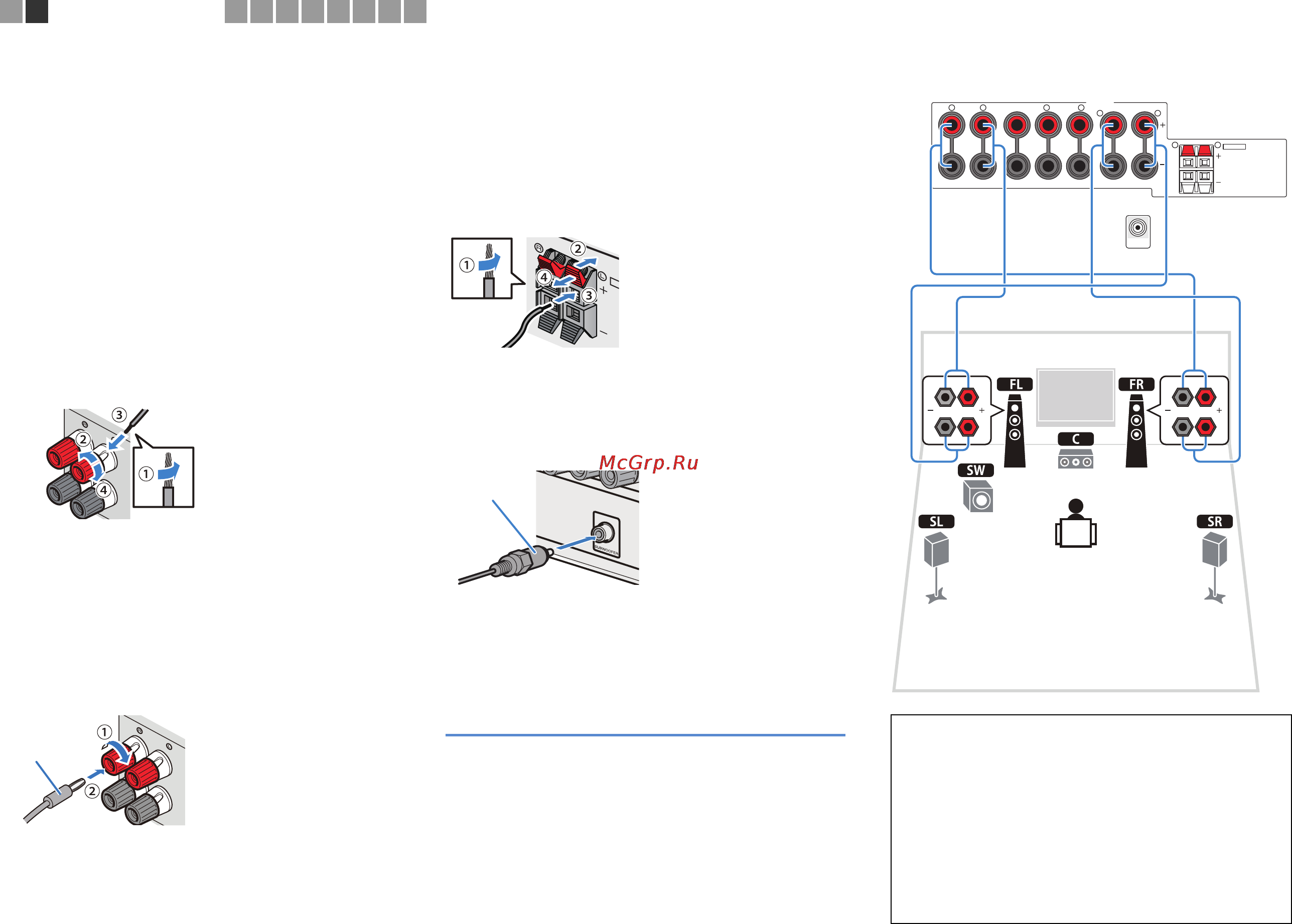

n Подключение кабелей колонок
Кабели колонок состоят из двух проводников. Один
подключается к отрицательному (-) разъему аппарата
и колонки, а другой – к положительному (+). Если
провода имеют разный цвет, чтобы их нельзя было
перепутать, подключите черный к отрицательному
разъему, а другой провод – к положительному.
1 Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
провода кабеля.
2 Открутите разъем на колонке.
3 Вставьте оголенные провода кабеля колонки в щель
на боковой стороне разъема (правой верхней или
левой нижней).
4 Затяните разъем.
Использование вилки штекерного типа
(бананового штекера)
(только для моделей из Китая, Австралии и общей
модели)
1 Затяните разъем на колонке.
2 Вставьте вилку штекерного типа в торец разъема.
Нажмите на разъемы колонки.
1 Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
провода кабеля.
2 Нажмите вниз защелку.
3 Вставьте оголенные провода кабеля в щель на
разъеме.
4 Отпустите защелку.
n Подключение сабвуфера
Для подключения сабвуфера используйте
штекерный аудиокабель.
Подключение колонок,
поддерживающих соединение
с раздельным усилением верхних
и нижних частот
Если используются колонки, поддерживающие
соединение двухканального усиления, подключите
эти колонки к гнездам FRONT и гнездам
SURROUND BACK/BI-AMP.
Для активации соединений двухканального
усиления после подключения силового кабеля
установите для параметра “Назн.ус.мощн.
(c. 88) в меню “Настройка” значение “5ch BI-AMP”.
FRONT
+ (красный)
- (черный)
FRONT
Банановый
штекер
E
X
ZO
N
PR
+ (красный)
- (черный)
Штекерный
Предупреждение
Перед выполнением соединений двухканального усиления
извлеките кронштейны или кабели, соединяющие
низкочастотный и высокочастотный динамики. Подробнее
смотрите инструкцию по эксплуатации колонок. Если не
выполняются соединения двухканального усиления, перед
подключением кабелей колонок убедитесь, что
перемычки или кабели подключены.
При использовании соединений двухканального усиления
использование тыловых колонок окружающего звучания
невозможно.
SPEAKERS
FRONT CENTER SURROUND SURROUND BACK/BI–AMP
R L R
R
L
L
SINGLE
SUBWOOFER
SINGLE
ZONE 2/
PRESENCE
EXTRA SP
R L
Аппарат (вид сзади)
1 2

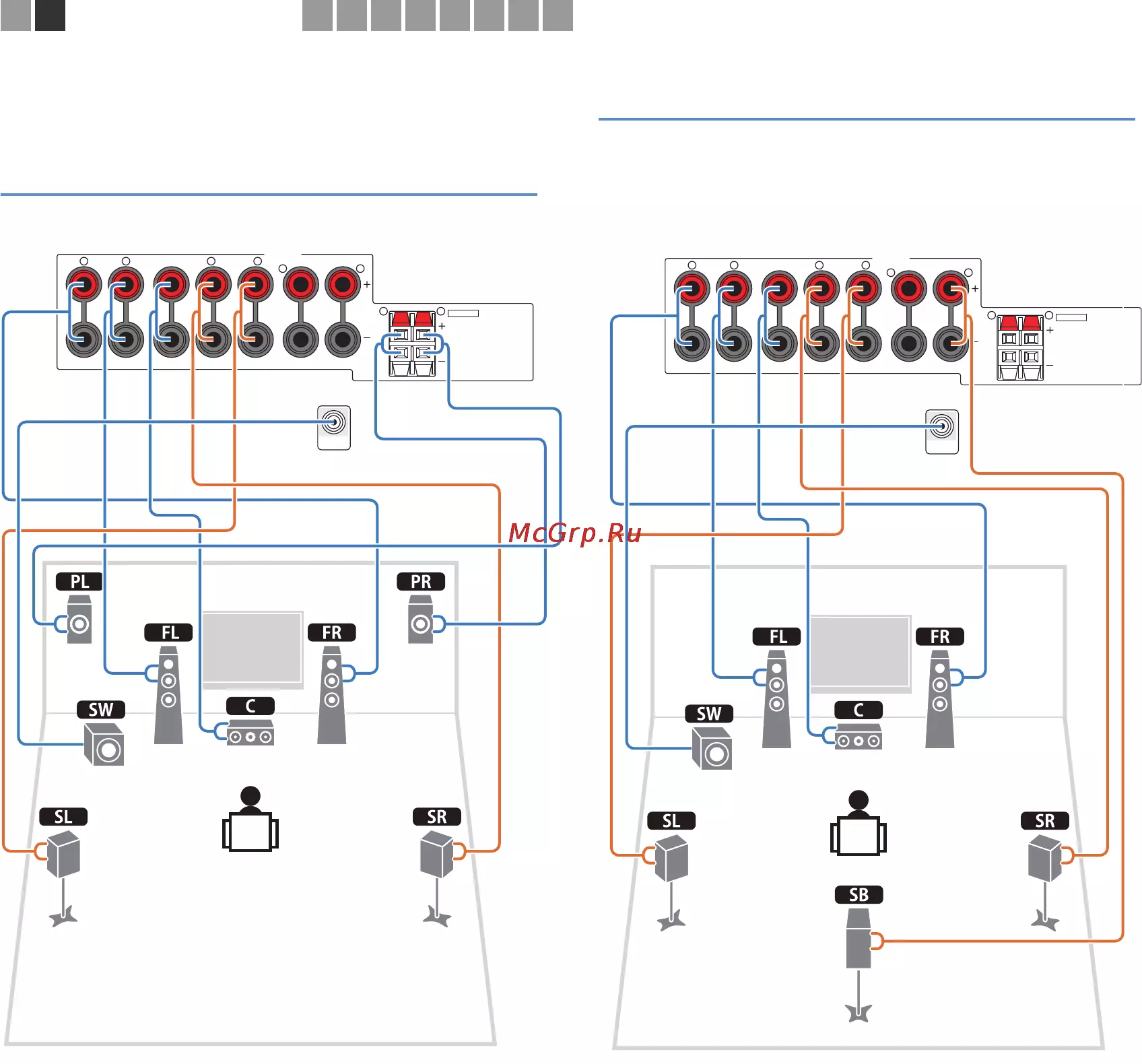

Подключение колонок
3 4 5 6 7 8 9
10
