Ru 31
Некоторые программы защиты данных, установленные на ПК, или настройки брандмауэра
сетевых устройств могут заблокировать доступ данного аппарата к сетевым устройствам или
интернету. В таких случаях выполните надлежащую настройку программ защиты данных или
брандмауэра.
Данный аппарат можно подключить в общей сложности к 16 музыкальным серверам (ПК и др.),
причем каждый сервер должен быть подключен к той же подсети, что и данный аппарат.
Для использования данной службы через Интернет настоятельно рекомендуем использовать
широкополосное соединение.

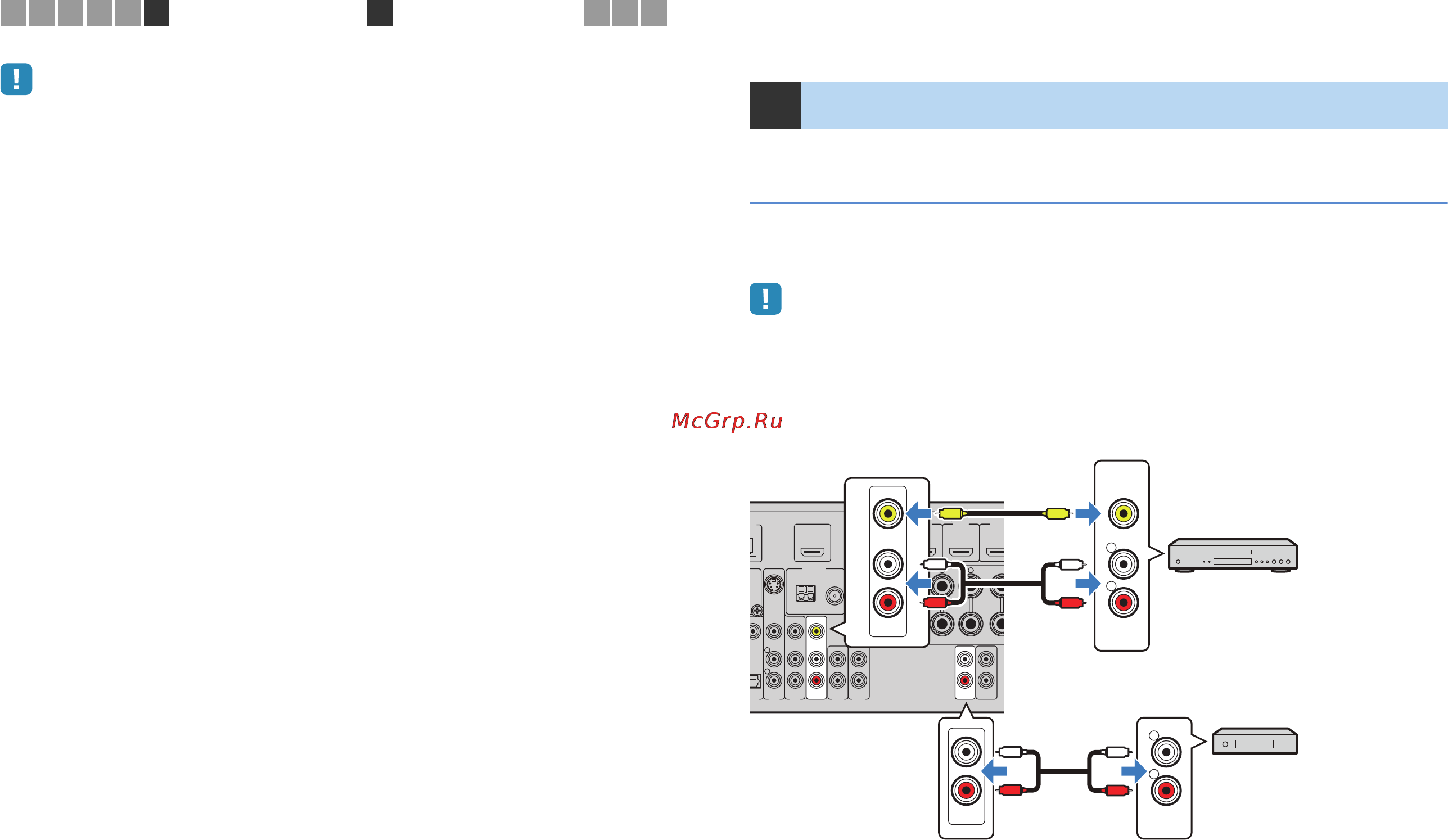

Подключение видео-/аудиозаписывающих устройств
Для подключения видео-/аудиозаписывающих устройств используются гнезда AV
OUT и AUDIO OUT. Через эти гнезда выводится аналоговый видео/аудиосигнал,
выбранный в качестве источника входящего сигнала.
Для копирования видео/аудио с видеоустройства используйте для подключения видеоустройства
гнезда AV5-6 или гнезда VIDEO AUX (VIDEO/AUDIO) аппарата.
Чтобы копировать аудиосигнал с аудиоустройства, подключите аудиоустройства к гнездам AV5~6,
AUDIO1~2 или V-AUX (AUDIO) на аппарате.
7 Подключение других устройств
COMPONENT
VIDEO
VIDEO
+12V
0.1A MAX.
TRIGGER OUT
R
K
GND
S VIDEO
FMAM
75Ω
ANTENNA
P
R
PB
Y
AUDIO 2AUDIO 1
AV 6AV 5
A
V 4
(
TV
)
P
TICAL
AV
OUT
R
L
HDMI OUT
ARC
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI
4
MONITOR OUT
IN
OUT
REMOTE
ZONE 2
OUT
AUDIO
OUT
FRONT CEN
T
R L
R
L
AUDIO
R
L
AUDIO
AUDIO
OUT
AV
OUT
VIDEO
V
V
L
R
L
R
L
R
L
R
Данный
аппарат
(вид сзади)
Гнезда AV OUT
Видео / аудиовход
Записывающее
видеоустройство
Звуковое
записывающее
устройство
Аудиовход
Гнезда AUDIO OUT
1 2 3 4 5 6
Сетевые подключения
7
Прочие подключения
8 9
10
