Ru 21
Подключите к аппарату телевизор для вывода на него входного видеосигнала
данного аппарата.
Вы сможете воспроизводить звук с телевизора через аппарат.
Способ подключения зависит от функций входных видеогнезд телевизора.
Для выбора способа подключения см. инструкцию по эксплуатации телевизора.
n

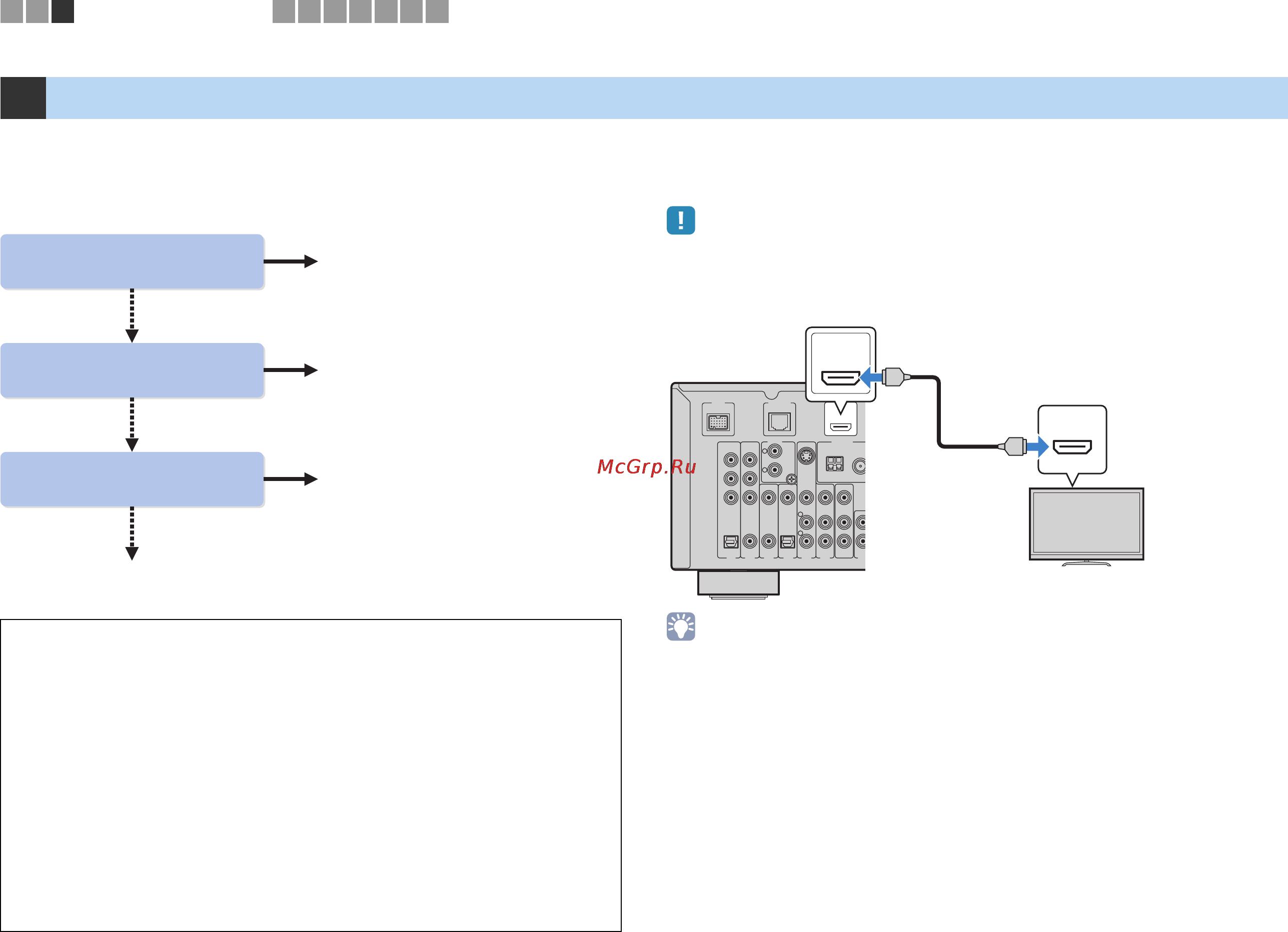

Способ подключения 1 (телевизор, совместимый
с управлением HDMI и функцией ARC)
Соедините аппарат и телевизор с помощью кабеля HDMI.
Дальнейшее описание предполагает, что вы не изменяли параметры “HDMI” (c. 93) в меню
“Настройка”.
Если вы подключили к аппарату телевизор по интерфейсу HDMI, вы можете выводить входной
видеосигнал на телевизор независимо от того, как вы подключили а аппарату видеоустройства.
Подробные сведения. см в разделе “Схема передачи видеосигнала” (c. 118).
3 Подключение телевизора
Сведения об управлении HDMI
Управление HDMI позволяет управлять внешними устройствами по интерфейсу
HDMI. Если вы подключите к аппарату телевизор, поддерживающий управление
HDMI, с помощью кабеля HDMI, то сможете управлять аппаратом (включать
и выключать его, регулировать громкость и т.п.) и телевизором с помощью пульта
ДУ телевизора. Также вы сможете управлять воспроизводящими устройствами,
подключенными с помощью кабеля HDMI (например, BD/DVD-проигрывателем,
поддерживающим управление HDMI). Для более подробных сведений см.
“Контроль HDMI” (с.119).
О функции ARC (Обратный аудиоканал)
Функция ARC позволяет передавать аудиосигналы в обоих направлениях
с помощью управления HDMI. Поэтому если вы с помощью одного кабеля
HDMI подключили к аппарату телевизор, поддерживающий управление HDMI
и ARC, вы можете выводить видео/аудиосигнал на телевизор или принимать
входной аудиосигнал с телевизора.
Ваш телевизор поддерживает
Audio Return Channel (ARC)?
Ваш телевизор поддерживает
Управление HDMI?
Ваш телевизор оснащен
входным гнездом HDMI?
n Способ подключения 3 (c. 24)
n Способ подключения 2 (c. 23)
n Способ подключения 1 (c. 21)
n Способ подключения 4 (c. 25)
Да
Да
Да
Нет
Нет
Нет
DOCK NETWORK
PHONO
GND
S VIDEO
FMAM
75Ω
ANTENNA
P
R
PB
Y
AUDI
O
AV 6AV 5AV 4AV 3
(
CD
)(
TV
)
VIDEO
AV 2AV 1
COAXIAL OPTICALCOAXIAL
OPTICAL
AV
OUT
COMPONENT
VIDEO
R
L
R
L
HDMI OUT
ARC
HDMI OUT
ARC
HDMI
HDMI
HDMI
Гнездо HDMI OUT
Вход HDMI
(ARC-совместимый)
Данный аппарат
(вид сзади)
TB
1 2 3
