19

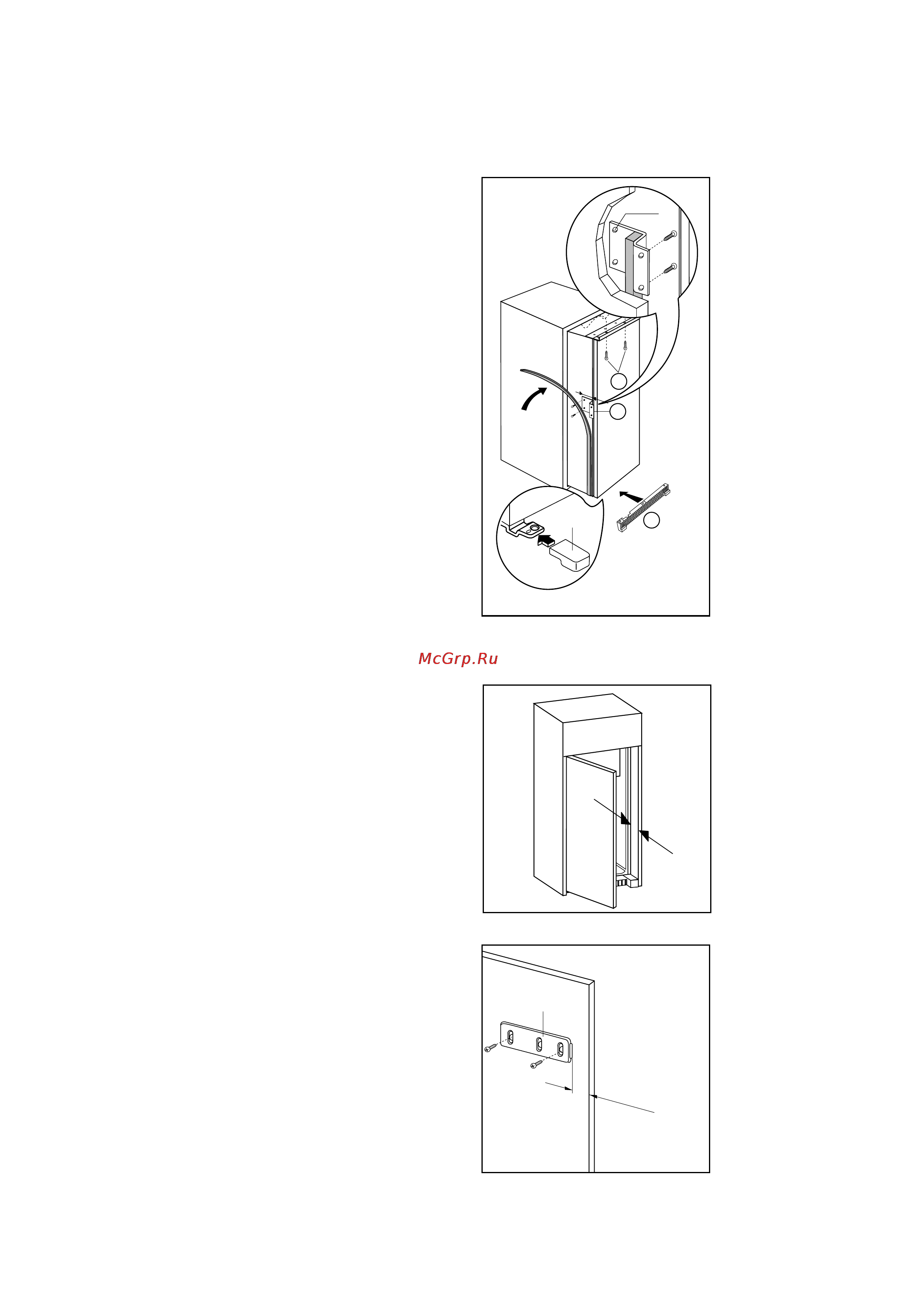

Jääkaapin asennus kaapistoon
ª Poraa kaapistoon reiät Ø 2,5:n poranterällä
(enimmäistunkeutuminen 10 mm);
ª kiinnitä kulmalevy (1) laitteeseen ja aseta
kumitiiviste paikalleen;
ª aseta jääkaappi kaapiston aukkoon, niin että se on
48 mm syvemmällä kuin kaapiston reuna;
ª aseta ruuvin kiinnitysvaipat (2) alasaranoiden alle
ja kiinnitä jääkaappi ruuveilla (4) kaapiston aukon
ylä- ja alaosaan;
ª kiinnitä kulmalevy (1) kaapistotorniin.
ª asenna joustava tuuletusritilä;
ª aseta saranansuojus (4).
ª Pidä ylä- ja alaovenpidikkeitä (A) kalusteen oven
sisäpuolella (ks. kuva) ja merkitse ruuvien paikat.
ª Kun olet porannut reiät, kiinnitä ovenpidikkeet
kalusteen oveen ruuveilla 3,5x16.
Kuva 3
Kuva 4
Kuva 5
13mm
D740
2
1
Ø 2,5
3
4
48mm
D583
PR33
20mm
A
