Electrolux ER 8136 I [7/40] Inbyggnad av kylskåpet i nischen

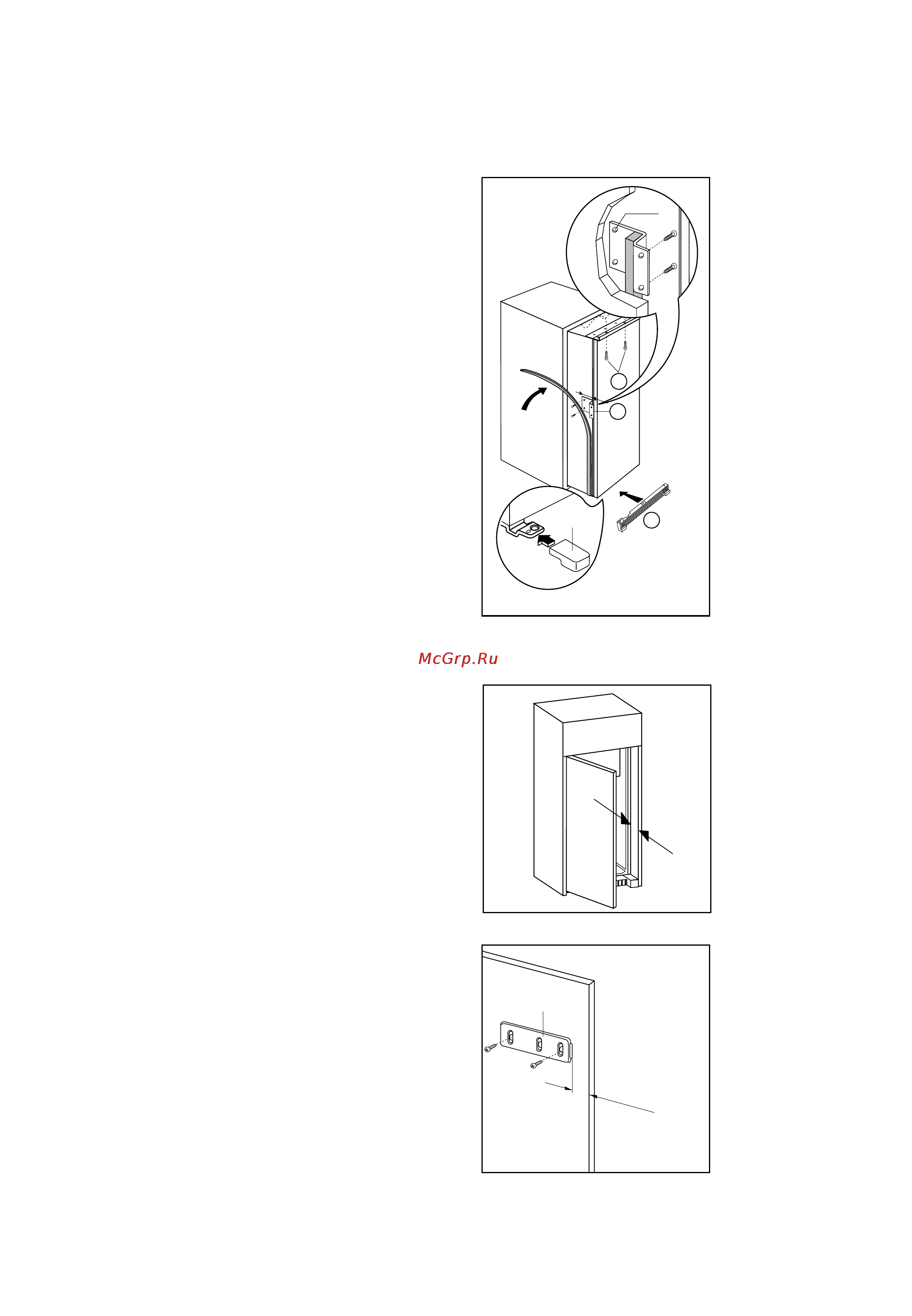

Inbyggnad av kylskåpet i nischen

Borra först i möbeln med ett borr med 2,5 mm

diameter (max djup 10 mm).

Gör fast vinkelstycket (1) på kylskåpet och

montera dit gummipackningen.

Skjut in kylskåpet i nischen och montera det 48

mm in i förhållande till möbelns yta (bild 4).

Gör fast kylskåpet i nischens över- och undersida

med skruvarna (2) efter att mellanstyckena har

skjutits in under de nedersta gångjärnen.

Gör fast vinkelstycket (1) i möbeln

Montera dit ventilationsgallret, som är utrustat

med fjädrar.

De två dörrhållarna (A) fasthålls upptill och nedtill

på möbeldörrens insida som visat på ritningen, och

de utvändiga skruvhålen markeras.

Efter förrborrning av hålen fästs dörrhållarna på

möbeldörren med hjälp av skruvar, 3,5x16.

Fig. 3

Fig. 4

Fig. 5

13mm

D740

2





Ø 2,5

48mm

D583

PR33

20mm
