77-2907-EU
page 19 of 24

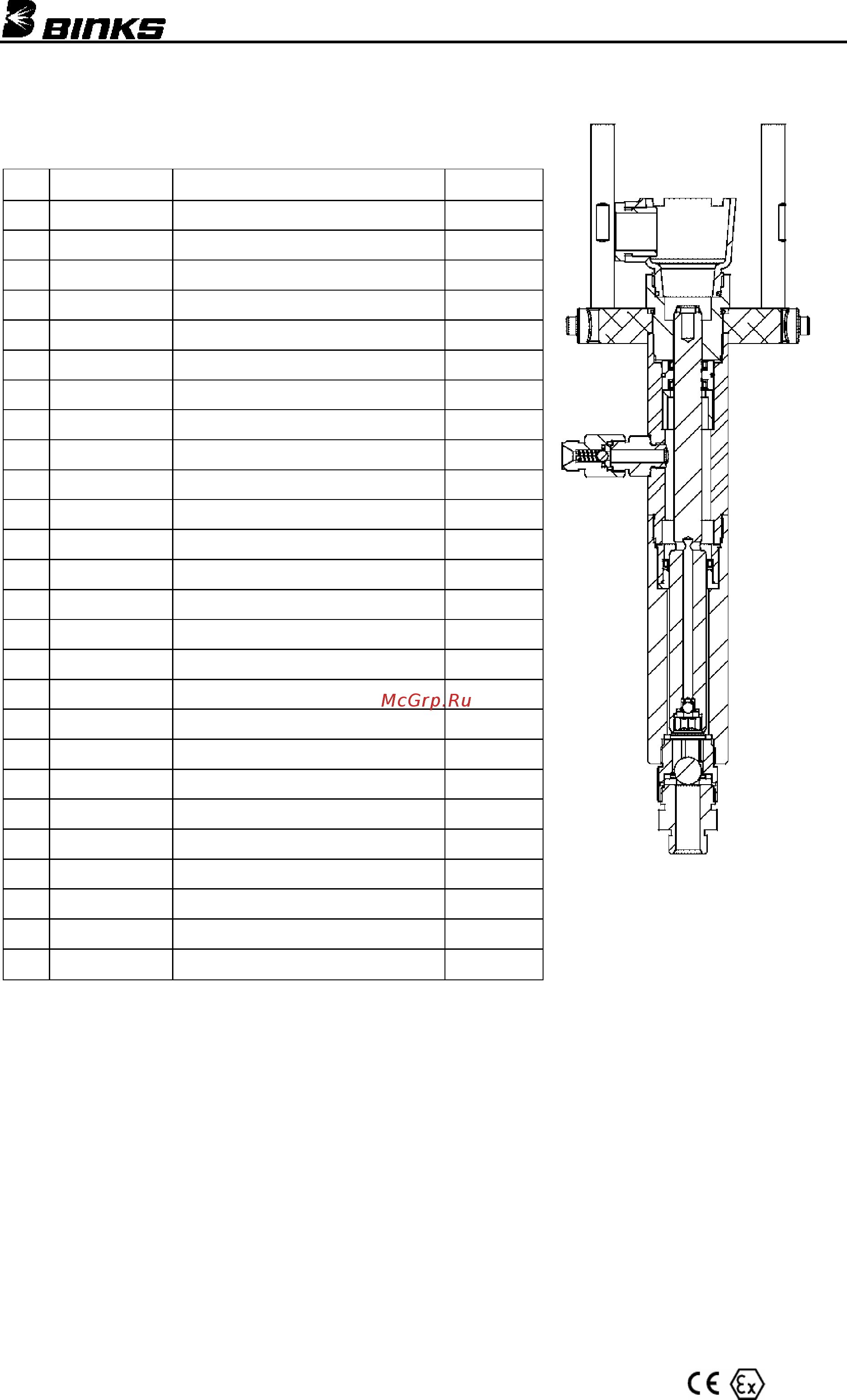

FX4 FLUID PUMP ASSEMBLIES (U-CUPS)
0115-010045 (UHMW U-Cups)
ITEM
NO.
PART NUMBER DESCRIPTION
0115-010045
QTY.
1 0115-010053 PUMP TIE ROD 3
2 0115-010059 SOLVENT CUP 1
3 0115-010060 SIGHT GAUGE 1
4 0115-010061 •+ SOLVENT CUP SEAL 1
5 0115-01 0062 PACKING ADAPTER 1
6 0115-010058 + WAVE SPRING 1
7 0115-01 0204 ADAPTER PLATE MACHINING 1
8
0115-010166 •+
UPPER SEAL CARTRIDGE ASSEMBLY 1
9 0115-010055 UPPER PUMP TUBE 1
10 0115-010256 CHECK VALVE ASSEMBLY 1
11 0115-01 0063
PUMP ROD (HARD CHROME)
1
12 0114-014745 +
UPPER BALL, 6mm
2
13 0115-010065 + ROD SEAT SEAL 2
14 0115-010066 + ROD SEAT 2
15 0115-010067 ROD SEAT NUT 1
16 0115-010169 •+ LOWER SEAL CARTRIDGE ASSEMBLY 1
17 0115-010056 LOWER PUMP TUBE 1
18 0115-010068 •+ LOWER SEAT SEAL 2
19 0115-010057 LOWER BALL CAGE 1
20 0114-014237 + LOWER BALL, 15mm 1
21 0115-010069 + LOWER SEAT 1
22 0115-010070 SEAT RETAINER 1
23 0115-01 0258 FLUID OUTLET FITTING 1
24 0115-010259 + CHECK SEAL 1
25 0115-010087 + VALVE SPRING 1
26 0115-010257 CHECK VALVE HOUSING 1
27 0115-010099 + ROD CLIP (not shown) 1
• Parts are included in 0115-010219 Seal Kit (U-CUPS).
+ Parts are included in 0115-010220 Repair Kit (U-CUPS).
FX4 материальная секция - строение
0115-010045 (UHMW- Ультравысокомолекулярное П-образное уплотнение)
КОД ДЕТАЛИ
ОПИСАНИЕ
Количество
СТЯГИВАЮЩИЕ ВИНТЫ
СТАКАН ДЛЯ СМАЗКИ
КОНТРОЛЬНАЯ ПРОБКА
УПЛОТНЕНИЕ СТАКАНА ДЛЯ СМАЗКИ
АДАПТОР УПЛОТНЕНИЯ
ВОЛНИСТАЯ ПРУЖИНА
ПЛАТФОРМА
ВЕРХНИЙ ЦИЛИНДР
КОНТРОЛЬНЫЙ КЛАПАН В СБОРЕ
ШТОК НАСОСА
ВЕРХНИЙ ШАРИК, 6ММ
НАБОР УПЛОТНЕНИЙ ШТОКА
СЕДЛО ШТОКА
ЗАГЛУШКА
НИЖ.УПЛОТНИТЕЛЬНЫЙ КАТРИДЖ
ВЕРХ. УПЛОТНИТЕЛЬНЫЙ КАТРИДЖ
НИЖНИЙ ЦИЛИНДР
ПРОКЛАДКА
ДЕРЖАТЕЛЬ НИЖНЕГО ШАРИКА
НИЖНИЙ ШАРИК, 15ММ
СЕДЛО
ДЕРЖАТЕЛЬ СЕДЛА
ФИТИНГ НА ВЫХОД МАТЕРИАЛА
УПЛОТНЕНИЕ
ПРУЖИНА
КОРПУС КОНТРОЛЬНОГО КЛАПАНА
КРЕПЛЕНИЕ ШТОКА (не показано)
части включены в
части включены в
Ремкомплект (П-уплотнение)
Ремкомплект (П-уплотнение)
