77-2907-EU
page 5 of 24

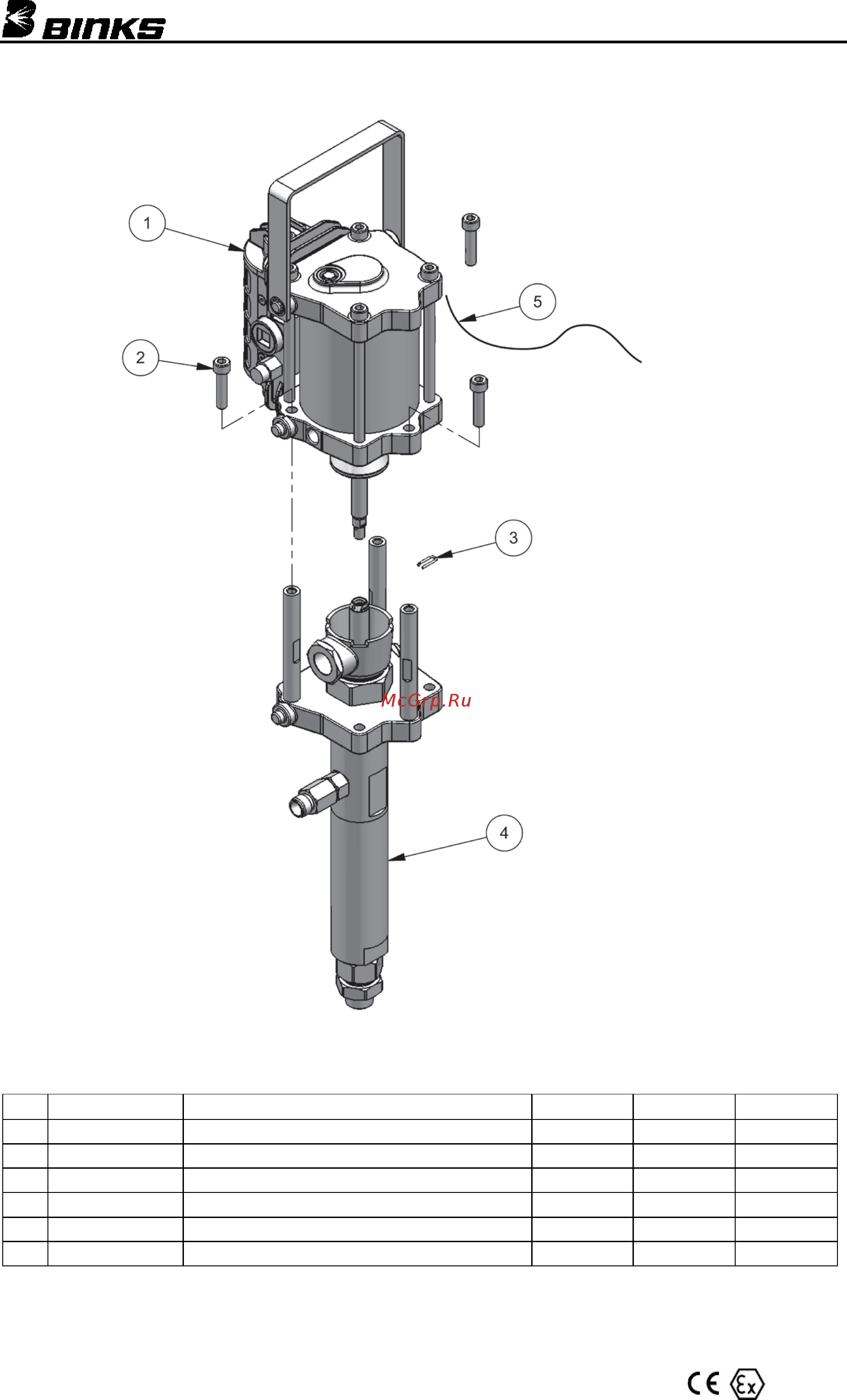

MX4-32 BARE PUMP ASSEMBLIES
ITEM
NO.
PART NUMBER DESCRIPTION
0115-010000
QTY.
0115-01000-P
QTY.
0115-010234
QTY.
1 0115-010002 AX85 AIR MOTOR ASSEMBLY 1 1 1
2 0115-010001 SOCKET HEAD CAP SCREW 3 3 3
3 0115-010099 • ROD CLIP 1 1 1
4 0115-010045 FX4 FLUID SECTION ASSEMBLY, U-CUPS
– –
1
4 0115-010052 FX4 FLUID SECTION ASSEMBLY, LEATHER/PTFE 1
– –
4 0115-010052-P FX4 FLUID SECTION ASSEMBLY, PTFE
–
1
–
5 0114-016243 GROUND WIRE KIT 1 1 1
• Part not sold separately. Available in repair kits: 0115-010220, 0115-010222 & 0115-010224.
GROUND
WIRE
MX4-32 СТРОЕНИЕ НАСОСА
ПРОВОД
ЗАЗЕМЛЕНИЯ
ПНЕВМОДВИГАТЕЛЬ
КОД ДЕТАЛИ
ОПИСАНИЕ
Количество
Количество
Количество
КРЕПЕЖНЫЕ БОЛТЫ
СКОБА
МАТЕРИАЛЬНАЯ СЕКЦИЯ, UHMW П- уплотнение
МАТЕРИАЛЬНАЯ СЕКЦИЯ, ПТФЭ/КОЖА
МАТЕРИАЛЬНАЯ СЕКЦИЯ, ПТФЭ
ПРОВОД ЗАЗЕМЛЕНИЯ
Не продается отдельно. Доступно в ремкомплектах:
И
Содержание
- Mx4 32 bare pump assemblies 1
- Mx4 32 насос высокого давления 1
- Инструкция 1
