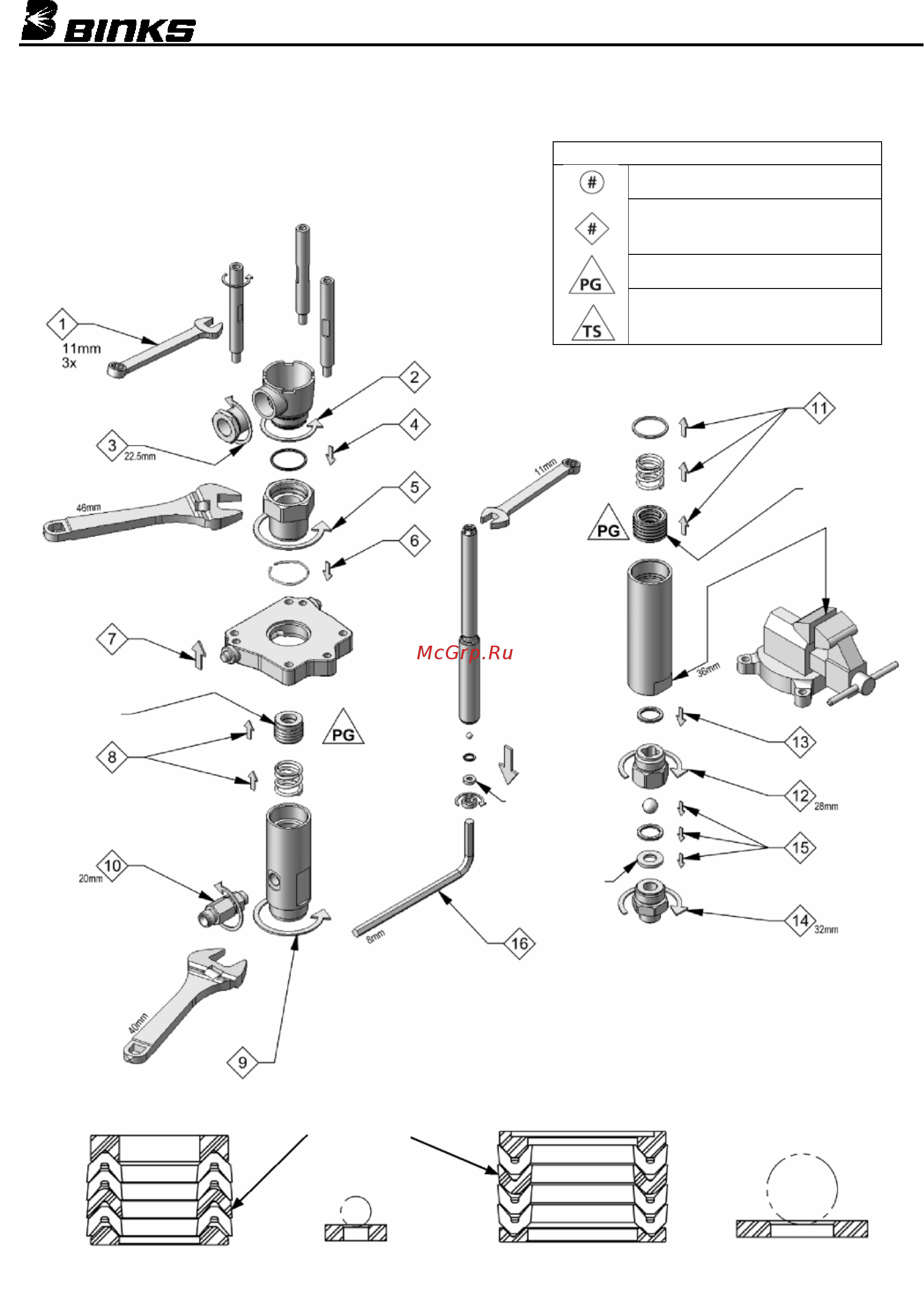

FX4 FLUID PUMP (CHEVRONS) – MAINTENANCE
Models: 0115-010052 (PTFE/Leather Chevrons), 0115-010052-P (PTFE Chevrons)
MAINTENANCE SYMBOLS
ITEM NUMBER
DISASSEMBLY ORDER
(Reverse order for assembly)
PETROLEUM JELLY/GREASE
THREAD SEALANT
(PTFE tape)
8.5 Nm
[75 in lbs]
MAX.
LEATHER (1X)
IF APPLICABLE
SEE DETAIL “C”
SEE DETAIL “A”
SEE DETAIL “B”
SEE DETAIL “D”
DETAIL “A” DETAIL “B” DETAIL “C” DETAIL “D”
FX4 материальная секция - СБОРКА
Модели: 0115-010052 (ПТФЭ(Тефлон) /КОЖА), 0115-010052-P (ПТФЭ(Тефлон)
СИМВОЛЫ
НОМЕР ДЕТАЛИ
ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗБОРКИ
(обратная послед-сть сборки)
ВАЗЕЛИН / СМАЗКА
РЕЗЬБОВОЙ ГЕРМЕТИК
(Лента ПТФЭ)
СМОТРИ ДЕТАЛИРОВКУ
СМОТРИ ДЕТАЛИРОВКУ
СМ. ДЕТАЛ-КУ
СМ. ДЕТАЛ-КУ
ДЕТАЛИРОВКА
ДЕТАЛИРОВКА
ДЕТАЛИРОВКА
ДЕТАЛИРОВКА
КОЖА (1Х)
если применима
