77-2907-EU
page 8 of 24

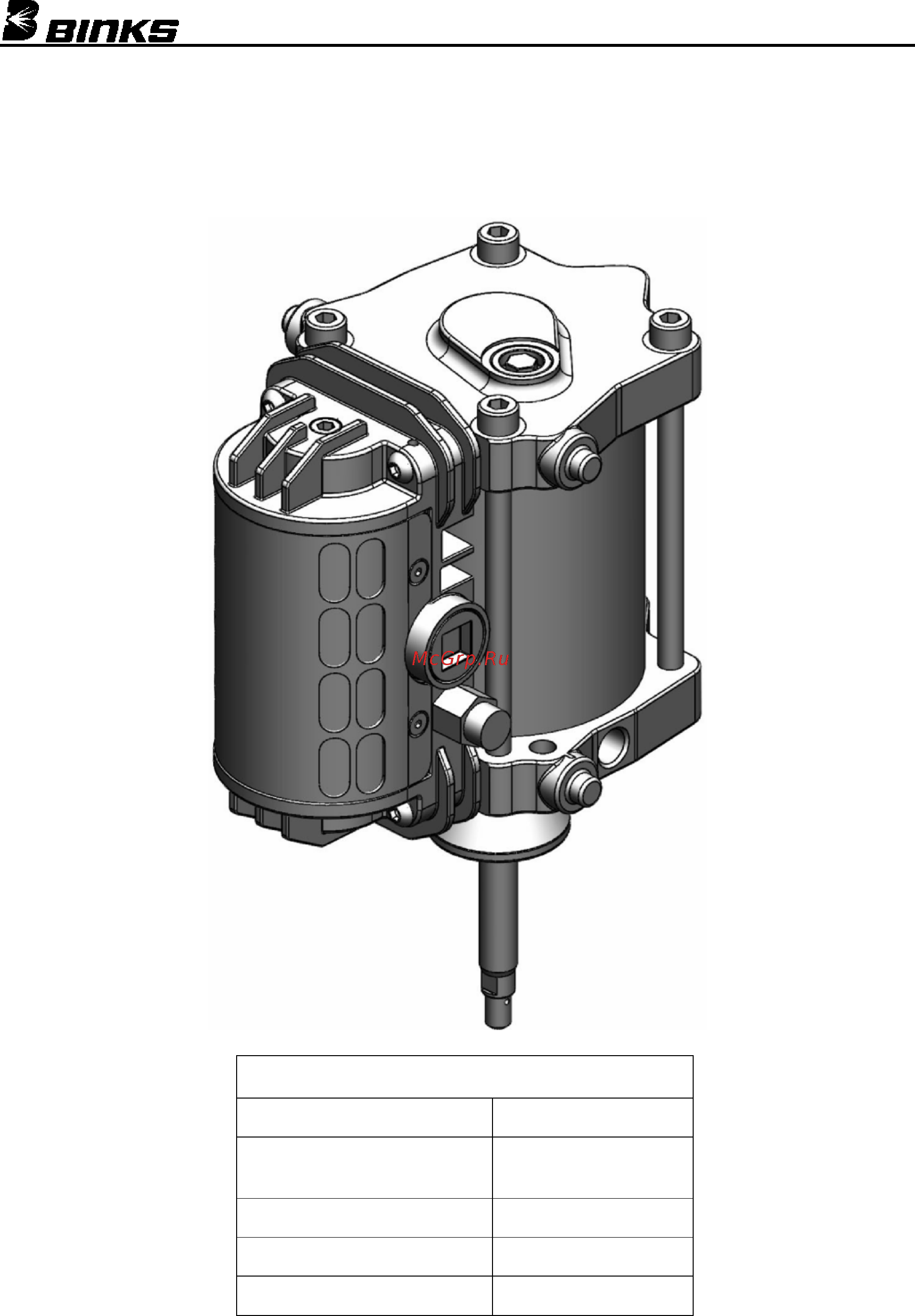

AX85 Air Motor Assembly
Model: 0115-010002
Patent Pending
SPECIFICATIONS
Maximum air inlet pressure:
8 bar [116 psi]
Maximum recommended
continuous cycle rate:
20 cycles/min
Air inlet connection:
3/8" BSP(f)
Piston Diameter:
85 mm [3.3 in]
Stroke Length:
75 mm [3.0 in]
АX85 ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ
Модель: 0115-010002
Патент
СПЕЦИФИКАЦИЯ
Макс. воздушное входное давление:
Рекомендованное количество циклов:
Соединение на воздух
Диаметр поршня:
Ход:
