Краскораспылитель
1. Установите краскоподающую трубку (13) на фронте распылителя (см. рис. 1 и рис.
3).
2. Укрепляют распылительную чашу (1) впереди на распылителе, при этом удерживая
вал распылителя и поворачивая чашу до тех пор, пока она полностью не оденется.
Винтовым штифтом (85) затягивают в сердечнике (1.2).
3. Краскоподающая трубка (13) должна быть установлена в углублении чаши
приблизительно в положении «5 часов» и не должна тереться о чашу. При
необходимости отрегулируйте положение трубки.

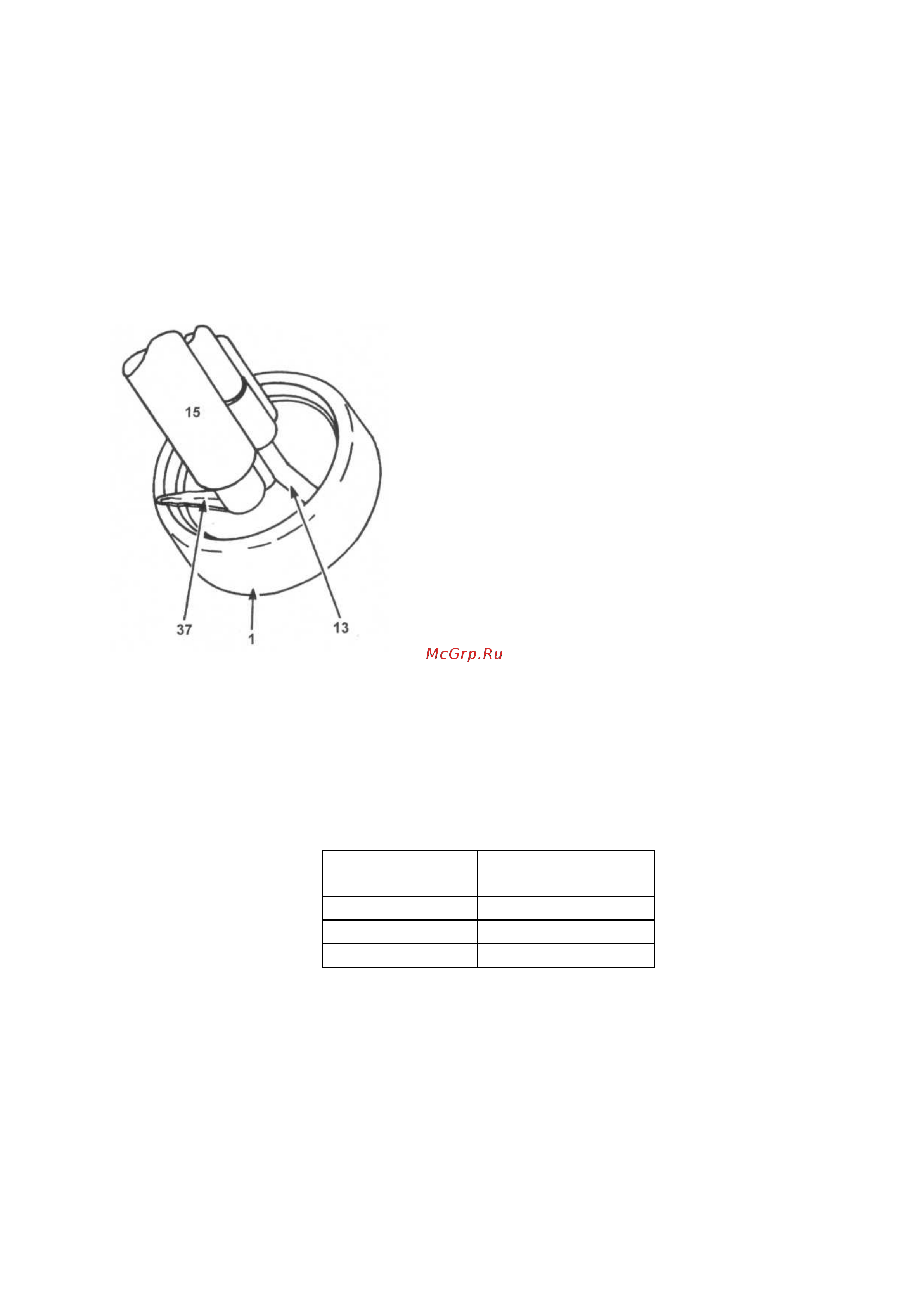

Рис.3 Регулировка краскоподающей трубки и
скользящего контакта
Примечание !
Чаша и краскоподающая трубка должны быть согласованы друг с другом, чтобы
обеспечить безупречный поток ЛКМ в углубления распылительной чаши.
Следующая таблица показывает соответствие размера чаши номеру
краскоподающей трубки:
Размер чаши,
дюйм
Трубка
№ заказа
2-3/4“ 06335-00
4“ 03700-00
6“ 04076-00
4. Скользящий контакт (37) устанавливают так, что возвышающаяся пластиковая
часть скользящего контакта трет по внешнему заднему канту кольца
распылительной чаши. (См. рис. 3).
Примечание !
Скользящий контакт НЕОБХОДИМО заново выравнивать при использовании чашей
другого размера.
Страница: 11
