Ransburg 2-701 [9/51] Держатель распылителя
![Ransburg 2-701 [9/51] Держатель распылителя](/views2/1548104/page9/bg9.png)
Держатель распылителя
Держатель распылителя обычно уже установлен на мобильной тележке. Если
оборудование в другом исполнении, необходимо предусмотреть специальные
кронштейны для укрепления держателя к горизонтальной поверхности (например,
верстак), на трубе и т.д. В ручке распылителя есть специальное углубление, куда
вставляется держатель, если распылитель не используется.
Если держатель распылителя укреплен на мобильной тележке, кронштейн должен
устанавливаться так, чтобы распылитель располагался приблизительно под углом 15°
книзу. Вследствие этого можно избежать течи ЛКМ от чаши к корпусу распылителя.
Материальный шланг
В ручном распылителе воздушный, материальный шланг, а также кабель высокого
напряжения уже присоединены. Воздушный или материальный шланги можно
укорачивать по желанию. Для монтажа соединений шлангов нужно исполнить
следующие шаги (Рис. 2):
a) Определяют необходимую длину шланга и отрезают.
b) Все соединения обильно покрывают диэлектрической смазкой.
c) Роликовый винт заворачивают влево до упора, оставляя зазор внутри около 3, 2
мм.

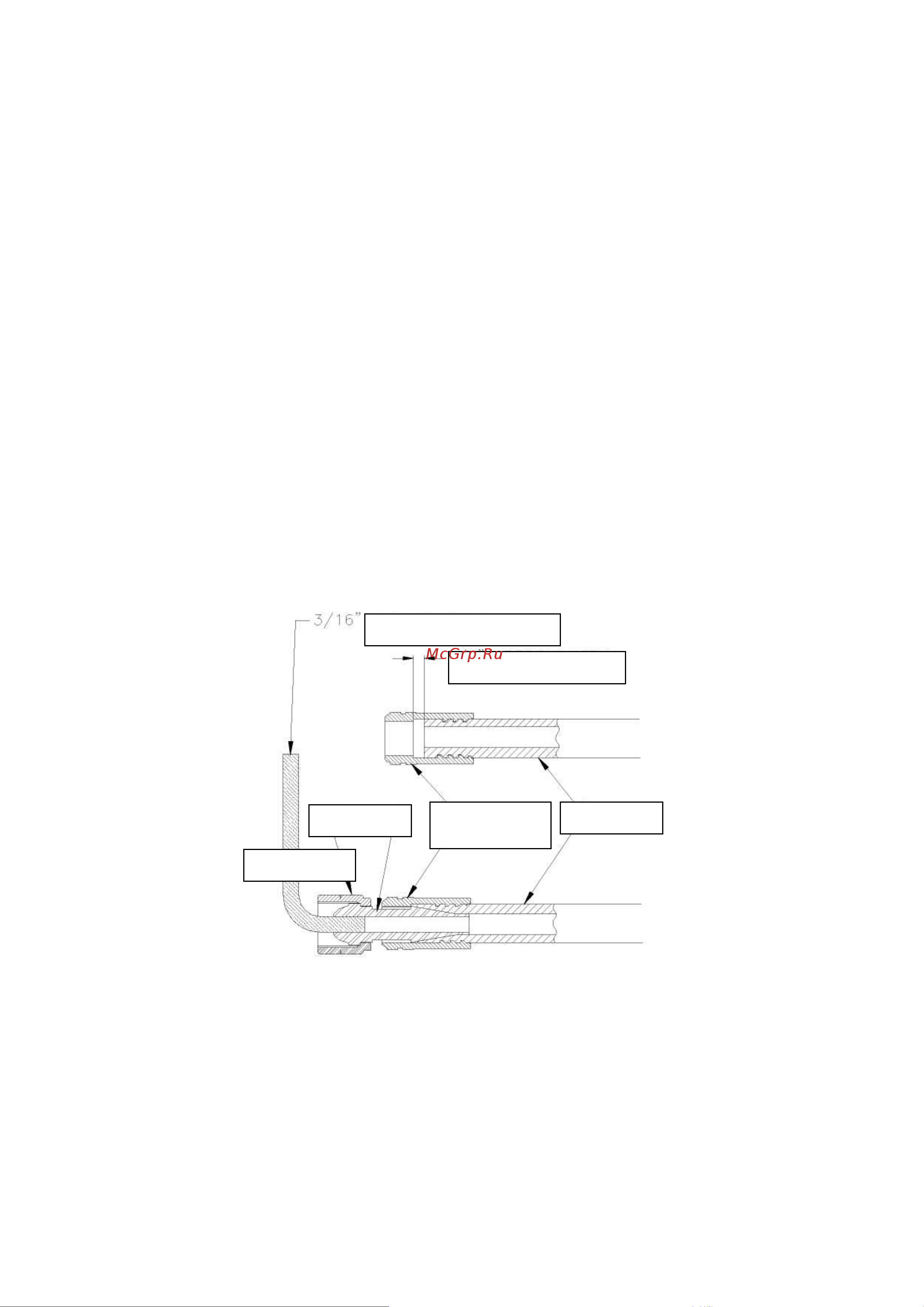

Зазор 3,2 мм
Шестигранный ключ
Гайка
Ниппель
Роликовый
вин
т
Шланг
Рис.2 Монтаж соединений шлангов
d) Укрепляют гайку на ниппеле шланга и вставляют ниппель в шланг.
e) С помощью шестигранного ключа 3/16" вворачивают в роликовый винт,
установленный на шланге до упора.
Страница: 10
