Ransburg 2-701 [43/51] Эксплуатация
![Ransburg 2-701 [43/51] Эксплуатация](/views2/1548104/page43/bg2b.png)
AH-06-02.6
ЭКСПЛУАТАЦИЯ
ЗАПУСК
После завершения всех операций по
установке можно начать эксплуатацию
аппликатора. Когда переключатель ON-
OFF включен, дисплей кВ отобразит тип
аппликатора, для которого
сконфигурирован Источник питания 9050,
а дисплей микроампер покажет текущую
версию программного обеспечения. Эти
данные отображаются примерно 2-3 сек.

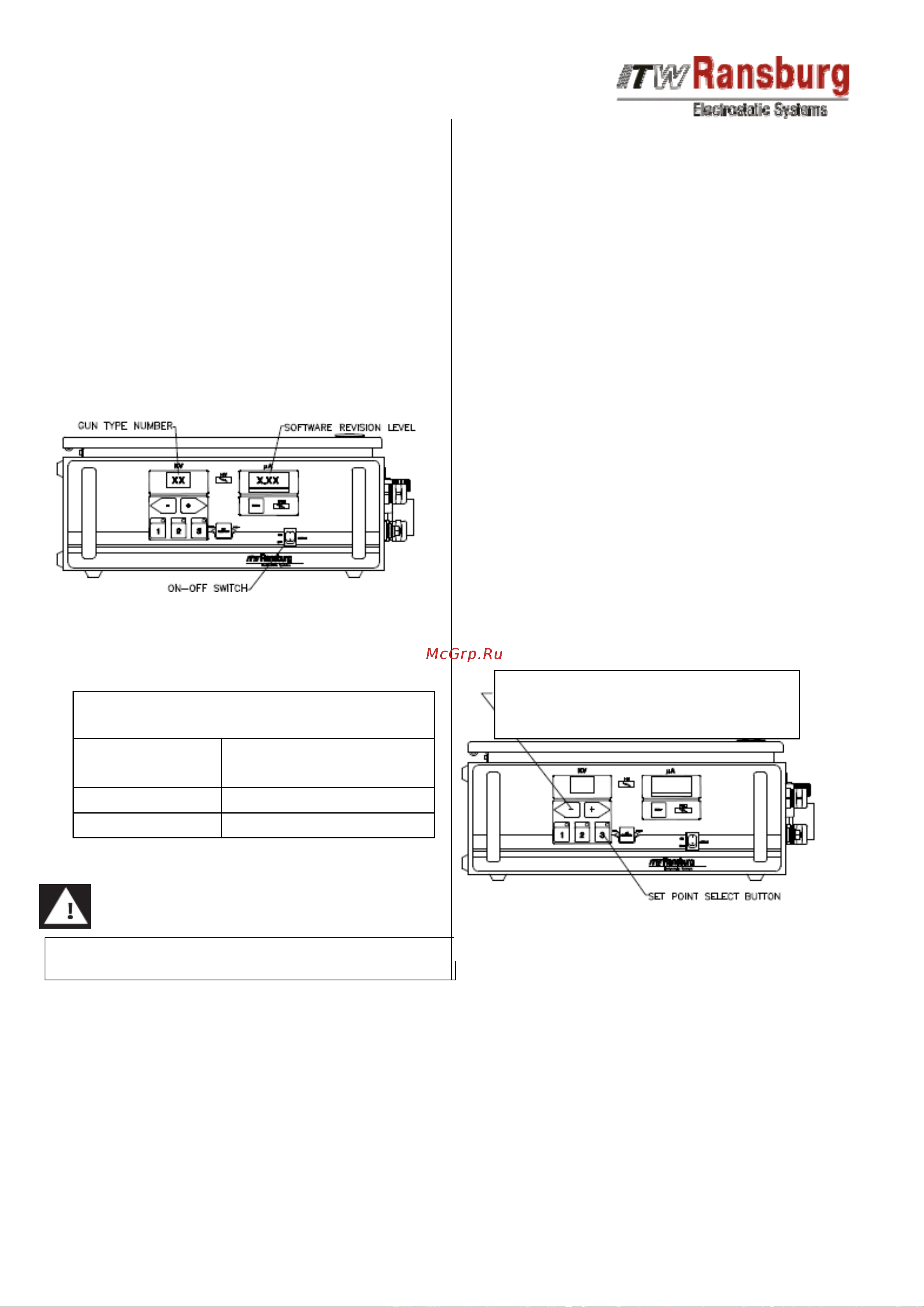

Рисунок 11: Дисплей при запуске
источника питания
ПРЕДУПРЕЖДЕНИЕ
► НЕ используйте аппликатор 65 кВ
Classic с источником питания 90 кВ.
УСТАНОВКА И РЕГУЛИРОВКА
ВЫХОДНОГО НАПРЯЖЕНИЯ
Напряжение на источнике питания 79344-
1XX регулируется между 20 кВ и полным
напряжением постоянного тока. На
заводе предварительно установлено
следующее напряжение: Preset 1 –
полное напряжение кВ минус 20 кВ,
Preset 2 - полное напряжение кВ минус
10 кВ, и Preset 3 - полное напряжение
кВ.
Система краскораспылителя Vector имеет
три уставки напряжения- 1, 2, и 3.
Каждую из них можно настраивать по
отдельности между 20 и полным
напряжением, используя кнопки + и - на
передней панели источника питания.
Когда кнопки + или - удерживаются
дольше 1 секунды, дисплей кВ начнет
увеличивать или уменьшать значения с
шагом 5, а не 1.
Когда спусковой крючок аппликатора не
отпущен, текущую уставку можно
изменить, нажимая кнопки 1, 2, или 3
на передней панели.
Рисунок 12: Кнопки установки
/регулировки кВ
ДИСПЛЕЙ ПРИ ЗАПУСКЕ
Тип
Аппликатора
Описание
3 90 кВ Classic
4 65 кВ Classic
Одно нажатие приводит к изменению
напряжения с шагос 1 кВ. При
удерживании кнопки значение меняется
с шагом 5 кВ.
