Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в конце сборки.

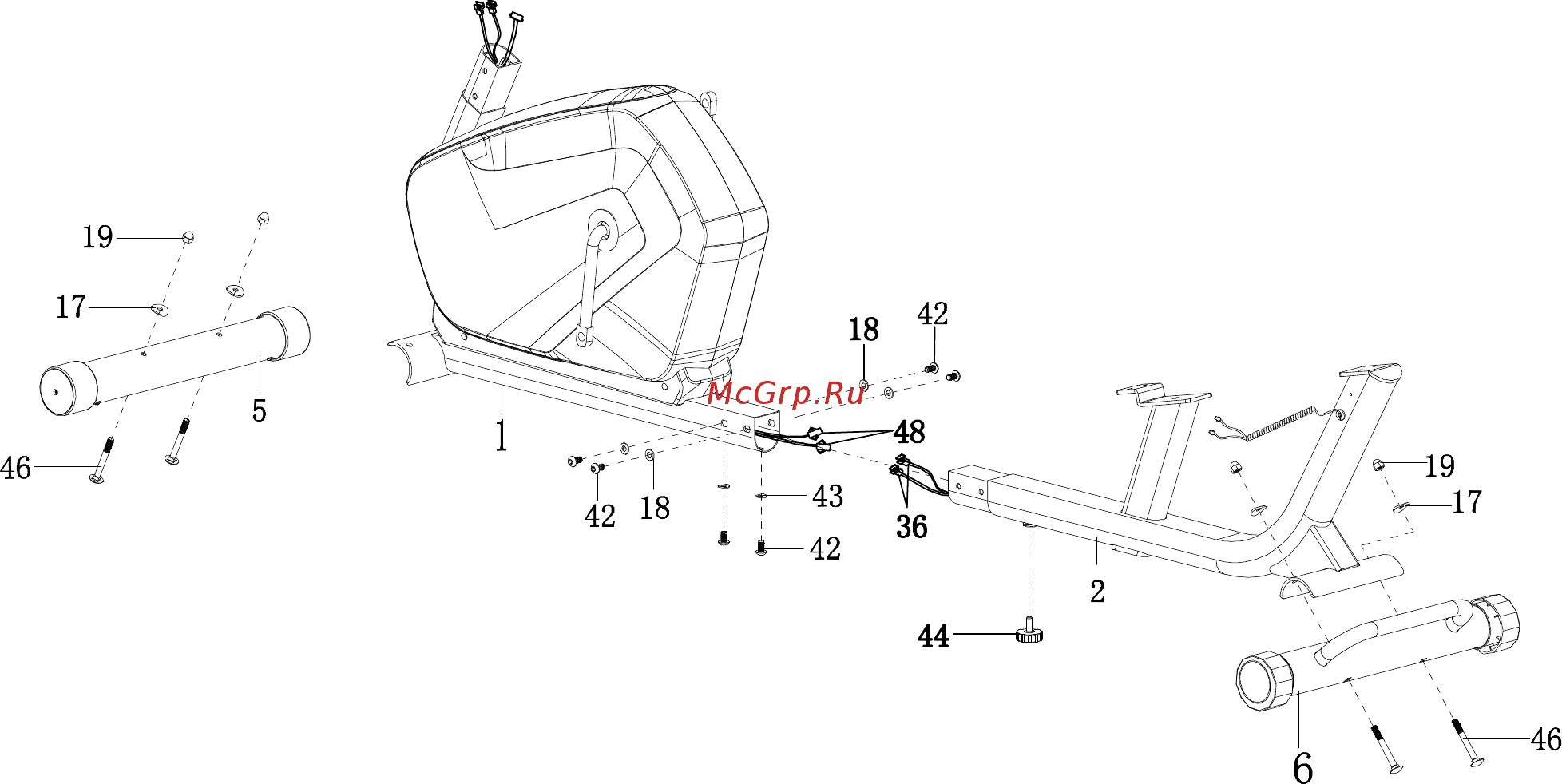

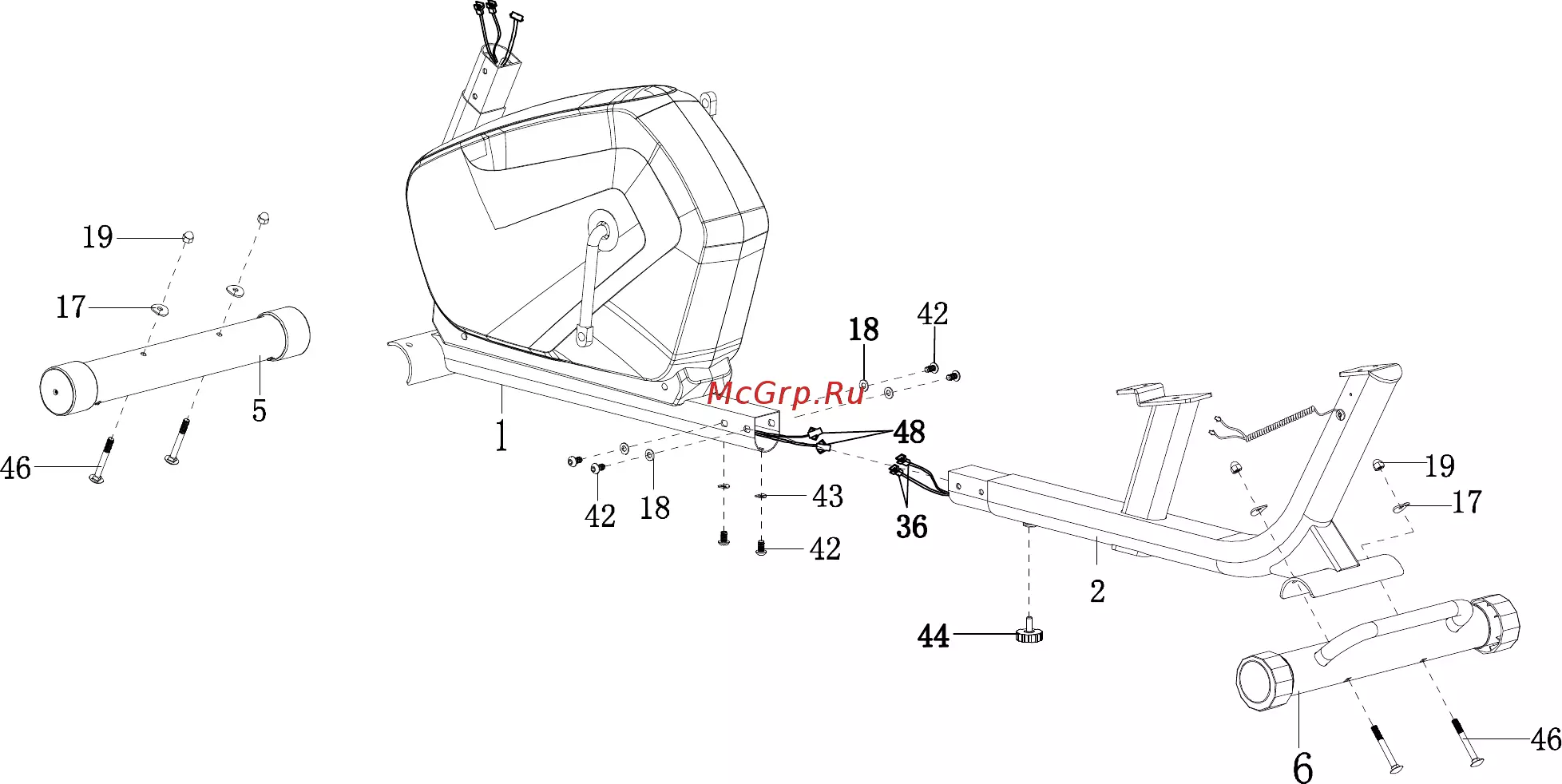

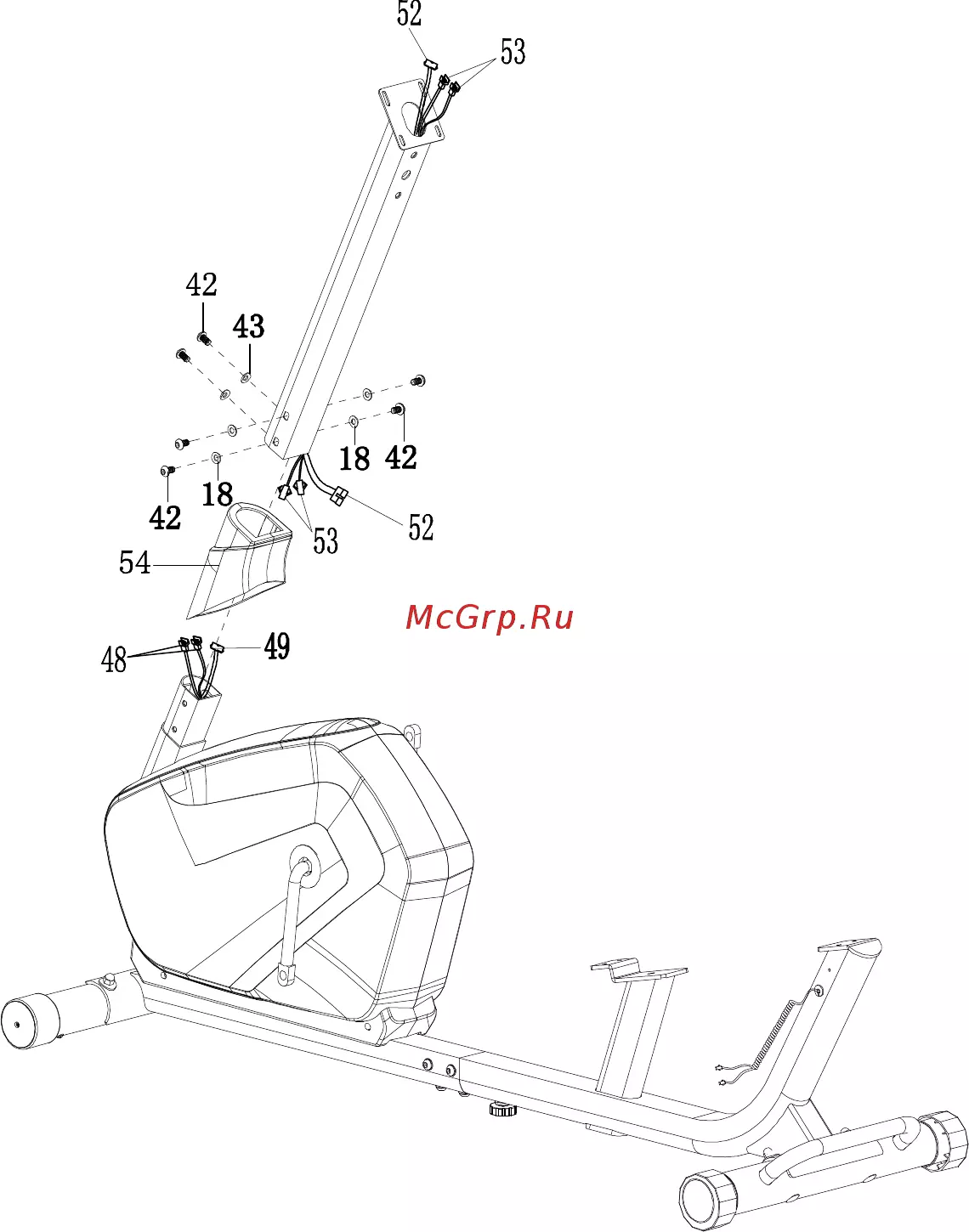

Шаг 1

а. Установка передней и задней основной рамы.

Снимите шесть болтов M8x15 (42), две пружинные шайбы Ø8xØ16x1.5 (43) и четыре шайбы

Ø8xØ16x1.5 (18) с передней основной рамы (1). Вывернуть болты с помощью шестигранного

ключа S6. Подключите кабели пульсомеров A (36) от передней основной рамы (1) к кабелю B (48)

основной рамы (2). Прикрепите переднюю основную раму (1) к задней основной раме (2) с

помощью шести болтов M8x15 (42), двух пружинных шайб Ø8xØ16x1,5 (43) и четырех шайб

Ø8xØ16x1,5 (18) от передней основной рамы (1), которые были ранее сняты. Затяните болты с

помощью шестигранного ключа S6.

б. Установка передних и задних стабилизаторов.

Установите передний стабилизатор (5) перед передней основной рамой (1) и выровняйте

отверстия для болтов. Прикрепите передний стабилизатор (5) к передней основной раме (1)

двумя большими шайбами Ø8xØ20x1.5 (17), двумя болтами M8x70 (46) и двумя гайками M8 (19).

Установите задний стабилизатор (6) за заднюю основную раму (2) и выровняйте отверстия для

болтов. Прикрепите задний стабилизатор (9) к задней основной раме (2) двумя большими

шайбами Ø8xØ20x1.5 (17), двумя болтами M8x70 (46) и двумя гайками M8 (19).
