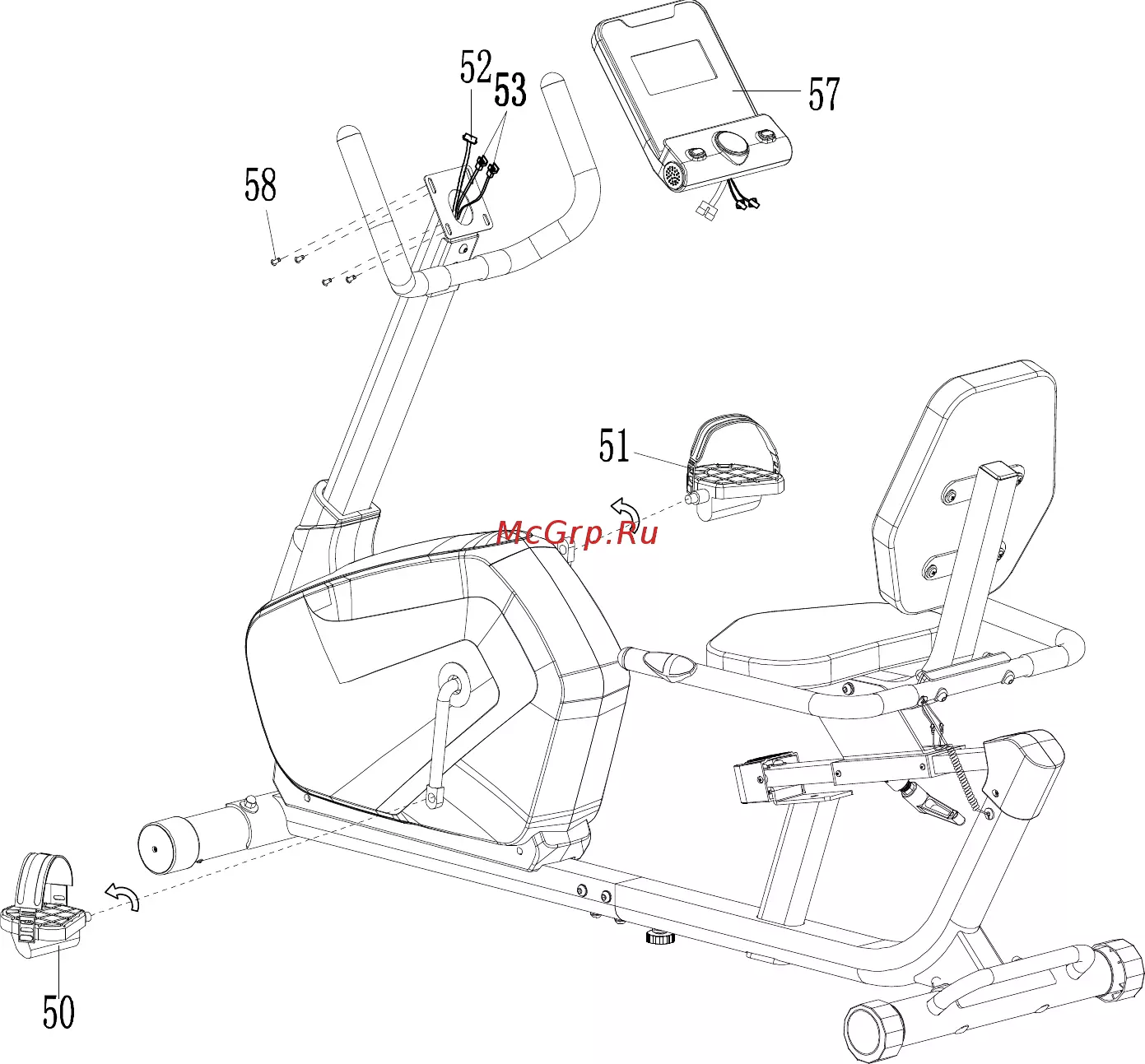

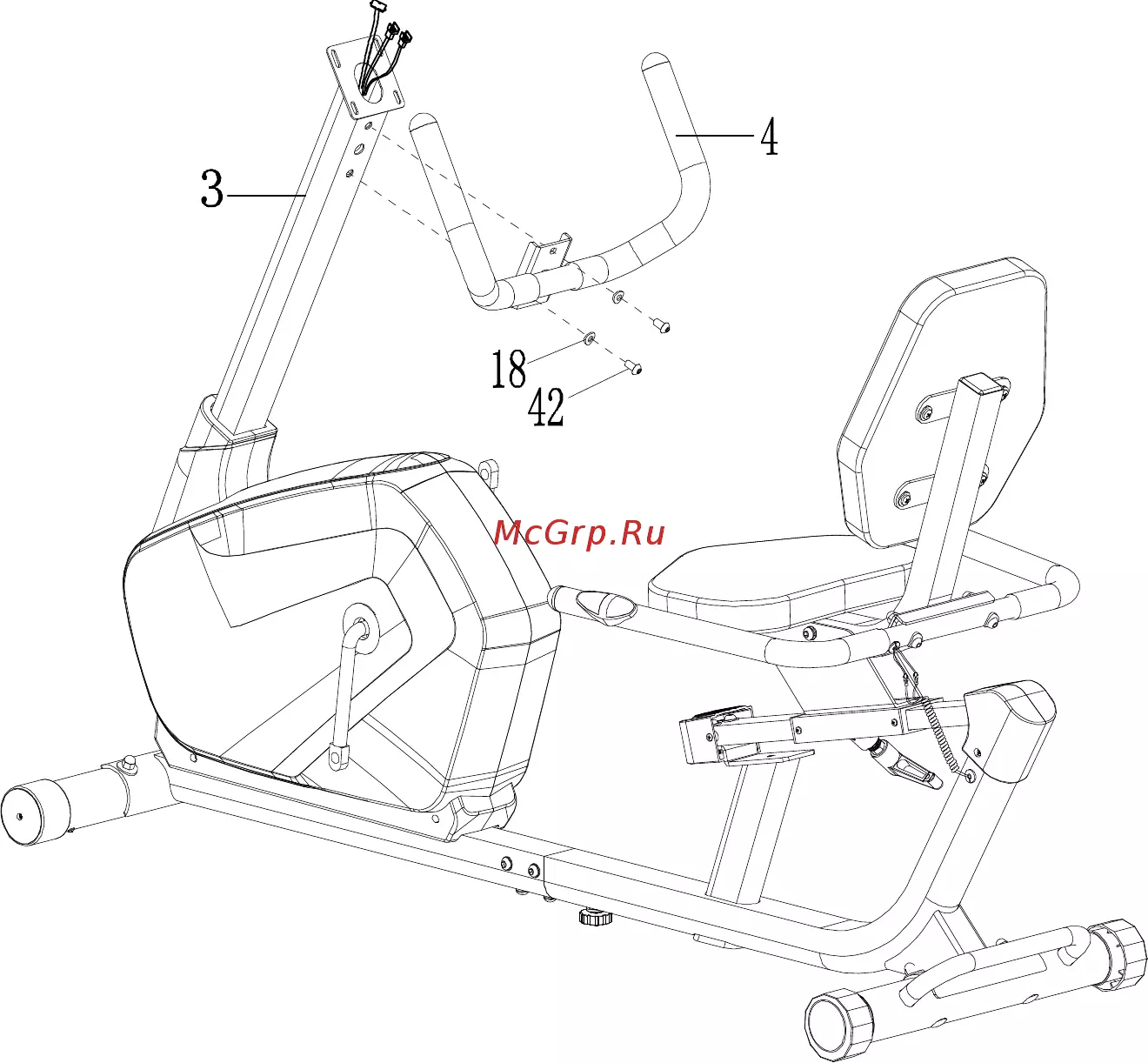

Шаг 8

а. Установка консоли.

Снимите четыре болта M5x10 мм (58) с консоли (57). Выверните болты с помощью отвертки.

Подключите провод стойки консоли (52) и кабели пульсомеров стойки консоли C (53) к проводам,

которые есть в консоли (59). Вставьте провода в стойку консоли (3). Закрепите консоль (57) на

верхней части стойки консоли (3) с помощью четырех болтов M5x10 мм (58), которые были ранее

сняты. Затяните болты с помощью отвертки.

b. Установка левой и правой педалей.

Внимание!

Шатуны, педали, педальные оси и педальные ремни отмечены «R» для правой и «L»

для левой сторон соответственно.

Вставьте ось левой педали (50) в резьбовое отверстие в левом шатуне (77). Поверните ось педали

рукой в направлении против часовой стрелки до упора.

Вставить ось правой педали (51) в резьбовое отверстие в правом шатуне (77). Поверните ось

педали рукой по часовой стрелке до упора.

СБОРКА ЗАВЕРШЕНА
