![APPLEGATE H22 A [17/33] Шаг 2](/views2/1548259/page17/bg11.png)

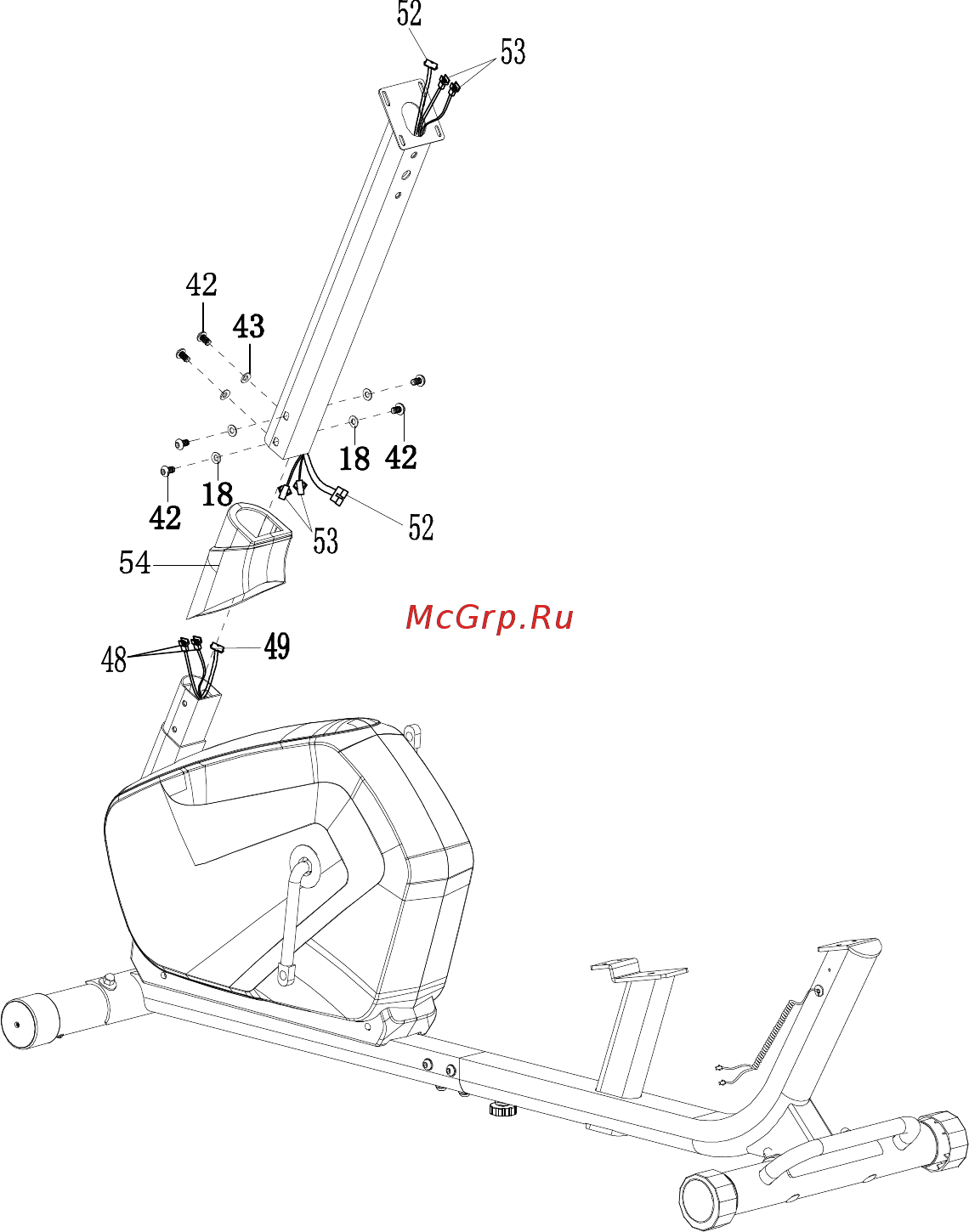

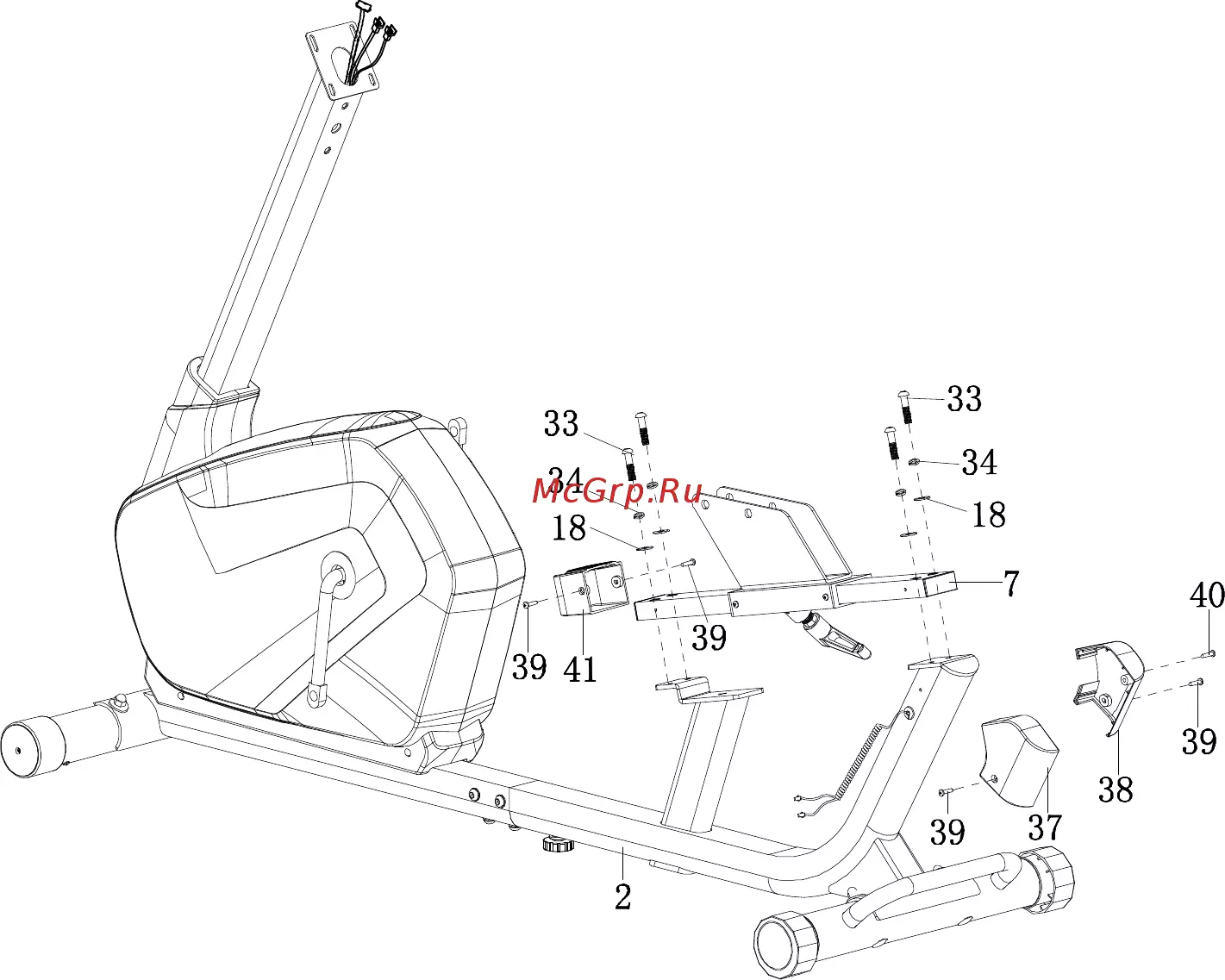

Шаг 2
Снимите шесть болтов M8x15 (42), две пружинные шайбы Ø8xØ16x1.5 (43) и четыре
шайбы Ø8xØ16x1.5 (18) с передней основной рамы (1). Снимите болты с помощью
шестигранного ключа S6. Подключите кабель пульсомеров B (48) и кабель беспроводного
датчика (49) от передней основной рамы (1) к проводу пульсомеров стойки консоли С (53)
и кабель стойки консоли (52). Вставьте стойку консоли (3) на трубу передней основной
рамы (1) и закрепите шести болтами M8x15 (42), двумя пружинными шайбами Ø8xØ16x1.5
(43) и четырьмя шайбами Ø8xØ16x1.5, которые были ранее сняты. Затяните болты с
помощью шестигранного ключа S6. Затем поместите крышку стойки консоли (54) в место
крепления стойки консоли (3).
