Подключение антенн диапазонов AM и FM

Антенна FM-диапазона

Антенна FM-диапазона необходима для приема УКВ-радиосигналов с частотной модуляцией.

Несмотря на то, что к AVR350 прилагается ленточная антенна FM-диапазона, для оптимального

радиоприема в FM-диапазоне рекомендуется дополнительно приобрести соответствующую

антенну, устанавливаемую на крыше или чердаке, так как она обеспечивает наилучшее качество

приема. (Желательно, чтобы установку антенны на крыше выполнил квалифицированный

Если вы хотите пользоваться прилагаемой ленточной антенной FM-диапазона, то закрепите ее как можно выше на стене

так, чтобы элементы в форме буквы «Т» были расположены горизонтально. Экспериментальным путем определите место

оптимального приема и зафиксируйте антенну в форме буквы «Т» кнопками или липкой лентой (кнопки не должны

контактировать с внутренним проводом антенны). После сборки антенны (см. врезку справа), вставьте штекер

ленточного кабеля во входное гнездо 57 AVR350.

Подключение второй зоны

Ресивер AVR350 обеспечивает передачу аналоговых аудио- и композитных видеосигналов во другое помещение,

например в кухню, спальню или холл, и управление этими сигналами независимо от главной зоны

прослушивания/просмотра. Это второе помещение называется «Зона 2».

Для Зоны 2 AVR350 подает на выход аудиосигнал линейного уровня, поступающий со стереофонического аналогового

подключались и к аналоговым входам. Источники высококачественного видеосигнала форматов YUV/RGB и S-video

должны подключаться к AVR350 и через композитные выходы, чтобы воспроизводимые ими сигналы можно было

смотреть в Зоне 2.

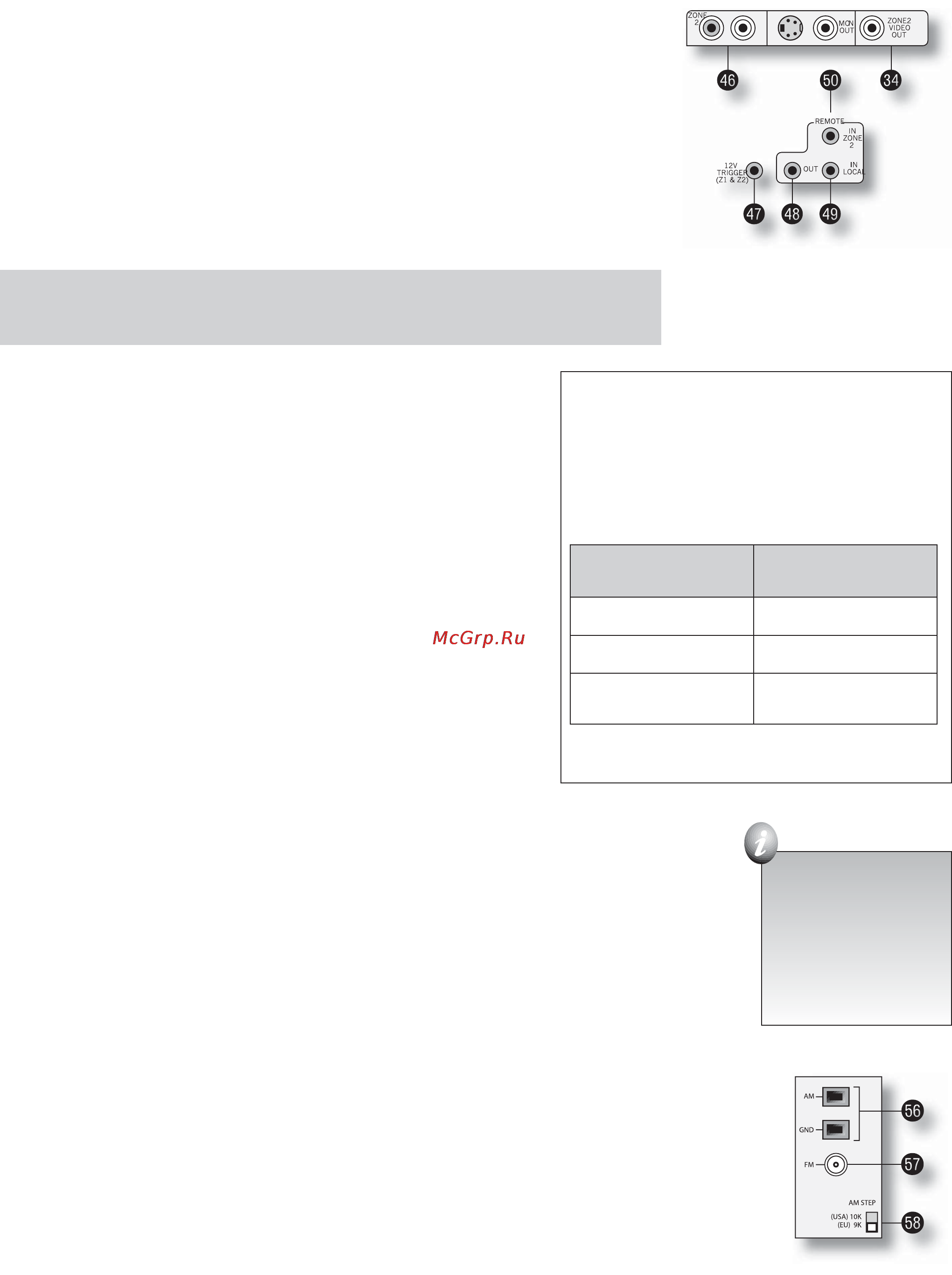

46 ZONE 2 OUT [Выход для Зоны 2].

Это аудио выход, предназначенный для Зоны 2. Подключайте эти разъемы к линейному входу

вашего усилителя для Зоны 2.

34 ZONE 2 VIDEO OUT [Видеовыход для Зоны 2] (композитный видеовыход).

Видеовыход, предназначенный для Зоны 2. Подключайте его к видеодисплею Зоны 2

коаксиальным кабелем с малыми потерями, имеющим характеристический импеданс 75 Ом.

50 IN ZONE 2 [Вход для Зоны 2].

Подключение пульта дистанционного управления ресивером из

Зоны 2

Приемник, совместимый с разъемом 50, выпускается компанией

Xantech (номер изделия 291-10). Для приобретения этого

приемника обратитесь к зарегистрированному дилеру продукции

Xantech, так как на складах компании ARCAM он отсутствует.

Дополнительную информацию см. на сайте www.xantech.com.

Контакты 3,5-мм разъема дистанционного управления имеют

следующее функциональное назначение:

Контакты стерео разъема

Назначение

стандарту проводной передачи ИК-сигналов.

Подключение штекера к

ленточному кабелю антенны

FM-диапазона:

1) ослабьте два винта на

штекере;

2) вставьте под головки винтов

лепестковые выводы

ленточного кабеля;

3) затяните винты на штекере.

наилучший прием.

В районе с плохим приемом сигнала или в том случае, если AVR350 используется внутри многоэтажного здания

каркасного типа, для улучшения приема можно использовать проволоку длиной от 3 до 5 метров. Закрепите проволоку

на возвышении снаружи здания (если возможно) и присоедините один ее конец к входу антенны АМ-диапазона в

дополнение к прилагаемой рамочной антенне (рамочную антенну при этом нАнтенна АМ-диапазона

Антенна АМ-диапазона необходима для приема радиостанций средневолнового диапазона, передающих сигнал с

использованием с амплитудной модуляции.

К AVR350 прилагается рамочная антенна АМ-диапазона. Ее необходимо подключить к соответствующим клеммам 56:

один конец кабеля – к разъему АМ [Амплитудная модуляция], а другой — к разъему GND [Заземление] (сочетание

концов кабеля и разъемов не имеет значения). Поворачивая антенну, определите положение, обеспечивающее
