Arcam AVR350 [9/48] Подключение акустических систем

При использовании входов высококачественного видеосигнала сигнал с композитного и S-video выходов не подается, поскольку в этом случае обработка сигнала

экранного меню создавала бы на этих выходах неполноценные видеосигналы.

4-ПРОВОДНОЕ RGB-СОЕДИНЕНИЕ С ИСПОЛЬЗОВАНИЕМ РАЗЪЕМА SCART

(SCART – это многоштырьковый аудио/видеоразъем, обычно применяемый на европейской A/V-аппаратуре.)

Для некоторых видеопроекторов и большинства европейских телевизоров необходимо 4-х проводное RGB-соединение через разъем SCART, при котором сигнал

синхронизации подается отдельно от RGB-сигнала. В этом случае для обеспечения синхронизации вам необходимо использовать композитный выход MONITOR OUT

[Выход на монитор] (33). Кабель для выполнения 4-проводного RGB-соединения вы можете купить по месту приобретения ресивера (см. таблицу с описанием

назначения контактов разъема SCART в конце данной инструкции). Помните, что при этом помимо RGB-соединения требуется выполнить композитное соединение

компонента-источника и ресивера AVR350, необходимое для передачи дополнительного сигнала синхронизации.

Обратите внимание на то, что SCART-входы на телевизорах требуют управления строкой состояния SCART/RGB перед отображением RGB-сигнала. В случае подключения

к разъему SCART при помощи кабеля, тип которого указан на странице 32, этим сигналом будет управлять триггерный RGB-выход. Такой кабель можно купить по месту

приобретения ресивера.

Ресивер AVR350 не поддерживает ни 5-проводное подключение RGB HV, ни 3-проводное RGB-подключение с синхронизацией по зеленому сигналу.

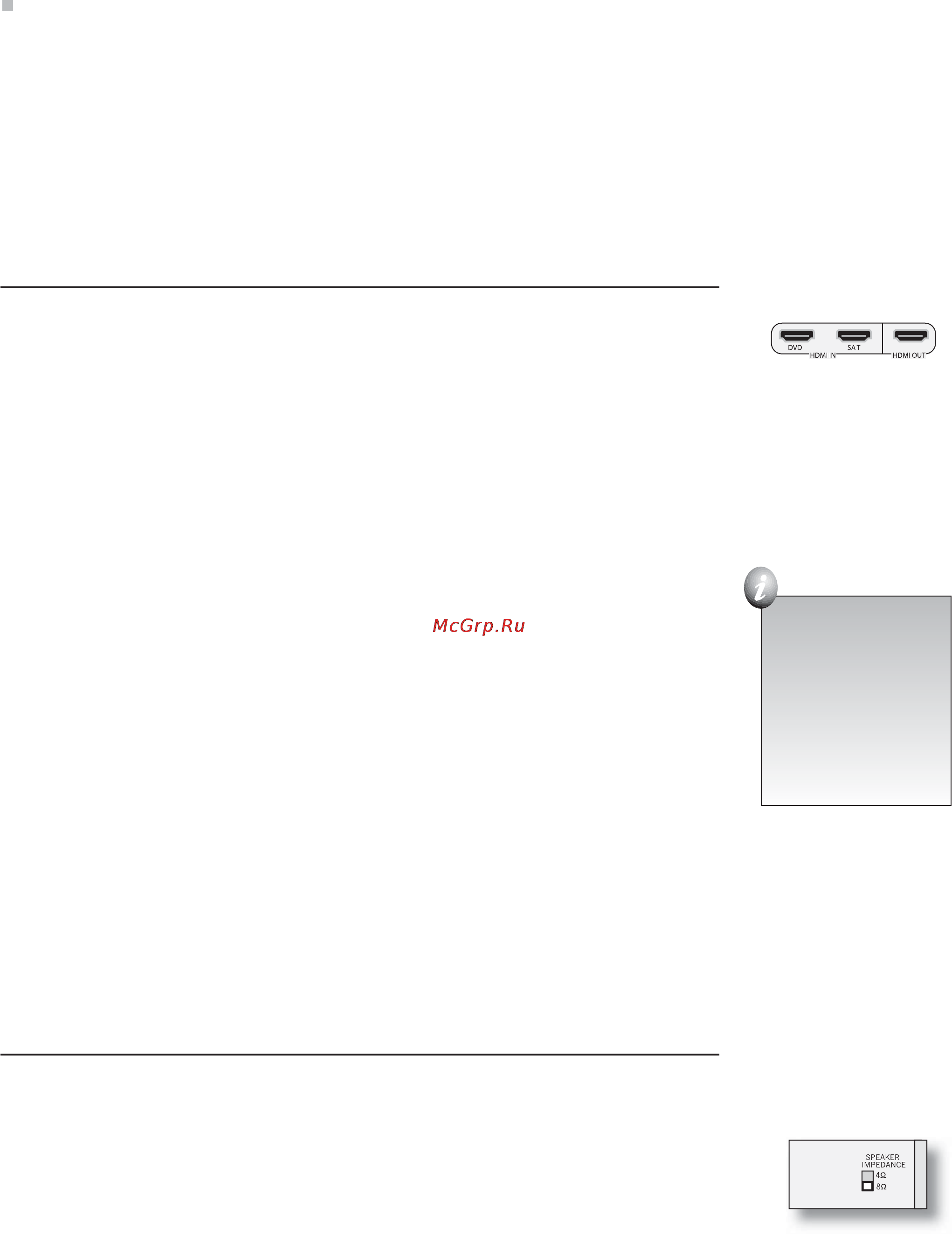

HDMI

Соединение между источником и средством отображения через HDMI-интерфейс обеспечивает наивысшее качество

изображения. Однако, этот тип соединения является и наиболее ограничительным с точки зрения прокладывания кабелей,

рекомендуемой длины кабеля и преобразования сигнала.

AVR350 имеет два HDMI-входа, помеченных как «DVD» [DVD-плеер] и «SAT» [Спутниковое ТВ], исходя из наиболее

распространенного использования этих разъемов; однако, они могут быть использованы для подключения любых HDMI-

источников. Эти входы можно сконфигурировать таким образом, что они будут связаны с любым иным источником; таким

образом, при выборе этого источника (например, «AUX» [Дополнительный источник]) будет выбираться один из HDMI-входов

вместо обычного входа, связанного с этим источником.

Очень важно понимать, что сигналы аналоговых видеоисточников невозможно подать на HDMI-выход AVR350, а также что

сигналы HDMI-входов не могут быть преобразованы в аналоговое видео (любого вида). AVR350 просто выступает в роли

коммутирующего устройства, позволяя выбирать один из входов и направлять этот сигнал на выход.

Учитывая вышесказанное, для того чтобы направить видеосигнал в Зону 2, в дополнение к HDMI-соединению необходимо (как и

в случае с высококачественными подключениями аналогового видеосигнала) обеспечить композитный видеотракт.

Подключение акустических систем

Красные и черные винтовые клеммы на задней панели AVR350 предназначены для подключения акустических систем.

Подключение акустических систем к клеммам должно производиться в соответствии с маркировками на задней панели.

Выходные клеммы усилителя (ресивера), соединяемые с входными клеммами на акустических системах, должны иметь

одинаковую полярность (т.е. клеммы с маркировками «+» (обычно красные) и «–» (обычно черные) должны подключаться к

клеммам с такой же маркировкой). Несоблюдение полярности приведет к ослаблению звучания центрального канала, нечеткой

пространственной локализации инструментальных партий и к ухудшению стереоэффекта.

Имеются два варианта подключения акустических систем к усилителю (ресиверу):

Использование проводов с оголенными концами:

1. Снимите изоляцию на конце провода так, чтобы оголить около 2 см проводника (металлической жилы).

2. Если проводник многожильный, плотно скрутите жилы вместе, чтобы избежать контакта жил, не скрученных в жгут, с

соседними клеммами или задней панелью.

3. Ослабьте клемму, отвернув зажимную гайку против часовой стрелки.

4. Вставьте скрученный конец провода в отверстие в клемме.

5. Затяните клемму, закрутив зажимную гайку по часовой стрелке.

При выполнении соединений с помощью скрученных оголенных концов проводов ни в коем случае не допускайте контакта

отдельных жил проводника с соседними клеммами или с задней панелью. Такое соприкосновение вызовет короткое замыкание

на выходе усилителя и может испортить усилитель.

Использование лепестковых выводов:

1. Ослабьте клемму, отвернув зажимную гайку против часовой стрелки.

2. Вставьте лепестковый вывод под зажимную гайку.

3. Затяните клемму, закрутив зажимную гайку по часовой стрелке.

Импеданс акустических систем

Перед подключением акустических систем к AVR350 вы должны установить переключатель импеданса (номинального

сопротивления звуковых катушек громкоговорителей) АС в правильное положение (не изменяйте положение переключателя при

включенном питании: это может испортить акустические системы). Если ваши акустические системы имеют импеданс 6 Ом или

меньше, то установите переключатель в положение 4 Ом; если же они имеют импеданс свыше 6 Ом, то установите

переключатель в положение 8 Ом. К данному аппарату можно подключать только акустические системы, имеющие импеданс

свыше 4 Ом.

Имейте в виду, что установка этого переключателя в положение, не соответствующее используемым акустическим системам,

может привести к отключению усилителя (ресивера) встроенной схемой защиты от перегрева.

Винтовые клеммы на задней

панели для подключения

акустических систем имеют

следующую маркировку:

FL – фронтальная левая

FR – фронтальная правая

CEN – центральная

RS – правая боковая

LS – левая боковая

RSB – тыловая правая

LSB – тыловая левая
