Arcam AVR350 [8/48] Разъемы для передачи высококачественного компонентного видеосигнала

8

(24) RIGHT [Правый канал], (25) LEFT [Левый канал], (30) CENTRE [Центральный канал]. Соедините эти разъемы с аналогичными входами фронтальных каналов вы-

шего усилителя мощности.

(31) SUB [Канал сабвуфера]. Выход на сабвуфер. Соедините этот разъем с входом активного сабвуфера (при наличии).

(26) L SURR [Левый боковой канал]. Выход левого бокового канала. Соедините этот разъем с входом левого бокового канала усилителя мощности.

(27) R SURR [Правый боковой канал]. Выход правого бокового канала. Соедините этот разъем с входом правого бокового канала усилителя мощности.

(28) LS BACK [Левый тыловой канал], (29) RS BACK [Правый тыловой канал]. Выходы левого и правого тыловых каналов (только при использовании 7.1-канальной сис-

темы). Соедините эти разъемы с входами левого и правого тыловых каналов усилителя мощности.

подключенным к композитному входу, вы можете использовать S-video

или компонентный/RGB выход AVR350. Это позволяет вам использовать

единственное (обычно высококачественное компонентное/RGB)

соединение между AVR350 и вашим устройством отображения.

Преобразование видеосигнала для закольцованной записи

невозможно. Это значит, что для записи S-video или композитного

сигнала должен подводиться сигнал того же формата.

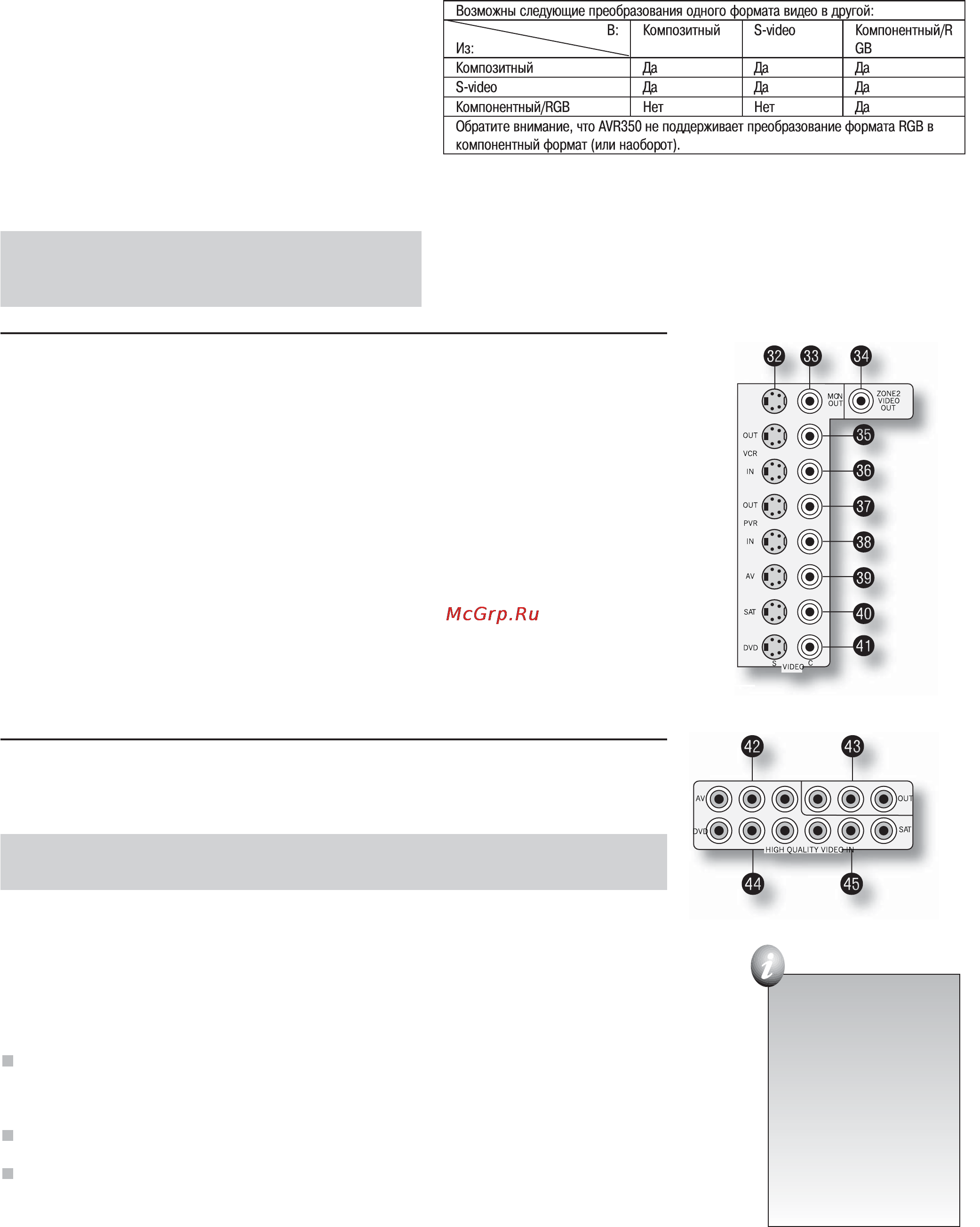

Соединительные разъемы композитного формата и формата S-video

(32), (33) MON OUT [Выход на монитор].

Предусмотрены два видеовыхода, один формата S-video и один композитный. Через эти разъемы всегда передаются

использоваться для Зоны 2, то необходимо использовать композитный разъем, а если сигнал нужен для записи

(например, на видеомагнитофон), то тип разъема должен соответствовать типу соединения с записывающим

устройством (т.е., если для записывающего устройства требуется, например, сигнал формата S-video, то для

соединения с источником должен использоваться разъем S-video).

Если выполнены оба соединения и компонентный/RGB-сигнал не подается, то для главной зоны будет использоваться

сигнал, поступающий с входа S-video.

(35) VCR OUT [Выход на видеомагнитофон], (37) PVR OUT [Выход на персональный видеорекордер].

Подключите один из выходов S-video или композитный к видеовходу вашего видеомагнитофона или персонального

видео рекордера. Используемый разъем должен соответствовать типу видеосигнала источника, с которого вы хотите

производить запись (как описано выше). Например: если вы хотите записать сигнал формата S-video со спутникового

цветного телевидения NTSC, а RGB-сигнал – в Европе.

Входы (42) AV [Аудио/видеоисточник], (44) DVD [DVD-плеер], (45) SAT [Ресивер спутникового телевидения].

Подключайте к этим входам видеовыходы ваших источников высококачественного видеосигнала.

(43) HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Соедините эти гнезда с

компонентными видеовходами вашего устройства отображения.

Помните, что разъемы для передачи компонентного видеосигнала высокого качества работают независимо от

композитных/S-video разъемов.

При подключении тех или

иных устройств к этим

разъемам соблюдайте

обычно имеет место

неестественная цветовая

гамма или неустойчивое

изображение.

Важные замечания о входах и выходах высококачественного видеосигнала

В меню настройки «Video Settings» [Видеонастройки] каждый из этих трех входов высококачественного

компонентного видеосигнала можно по отдельности назначить любому из других входов – например, вход с

маркировкой «DVD» может использоваться для подключения не только DVD-плеера, но и другого устройства.

Подробную информацию об этом вы найдете на странице 14.

Нельзя смешивать компонентные и RGB источники. Выбор компонентного или RGB источника можно сделать на

сплошном (одноцветном) фоне.
