11

ИНТЕРВАЛ ПЕРЕСТРОЙКИ ЧАСТОТЫ В АМ-ДИАПАЗОНЕ

Интервал перестройки частоты в АМ-диапазоне необходимо задать в соответствии с регионом вашего проживания. Для этого воспользуйтесь переключателем 58 на

задней панели: установите его в положение 10 кГц, если вы живете в Северной Америке, или в положение 9 кГц, если вы живете в любом другом месте. Обращаем ваше

внимание на то, что, если вы живете в Северной Америке, то этот переключатель должен быть установлен в правильное положение, даже если вы не собираетесь

слушать радиопередачи АМ-диапазона, поскольку что в противном случае изменятся некоторые установки FM-тюнера.

Подключение к сети

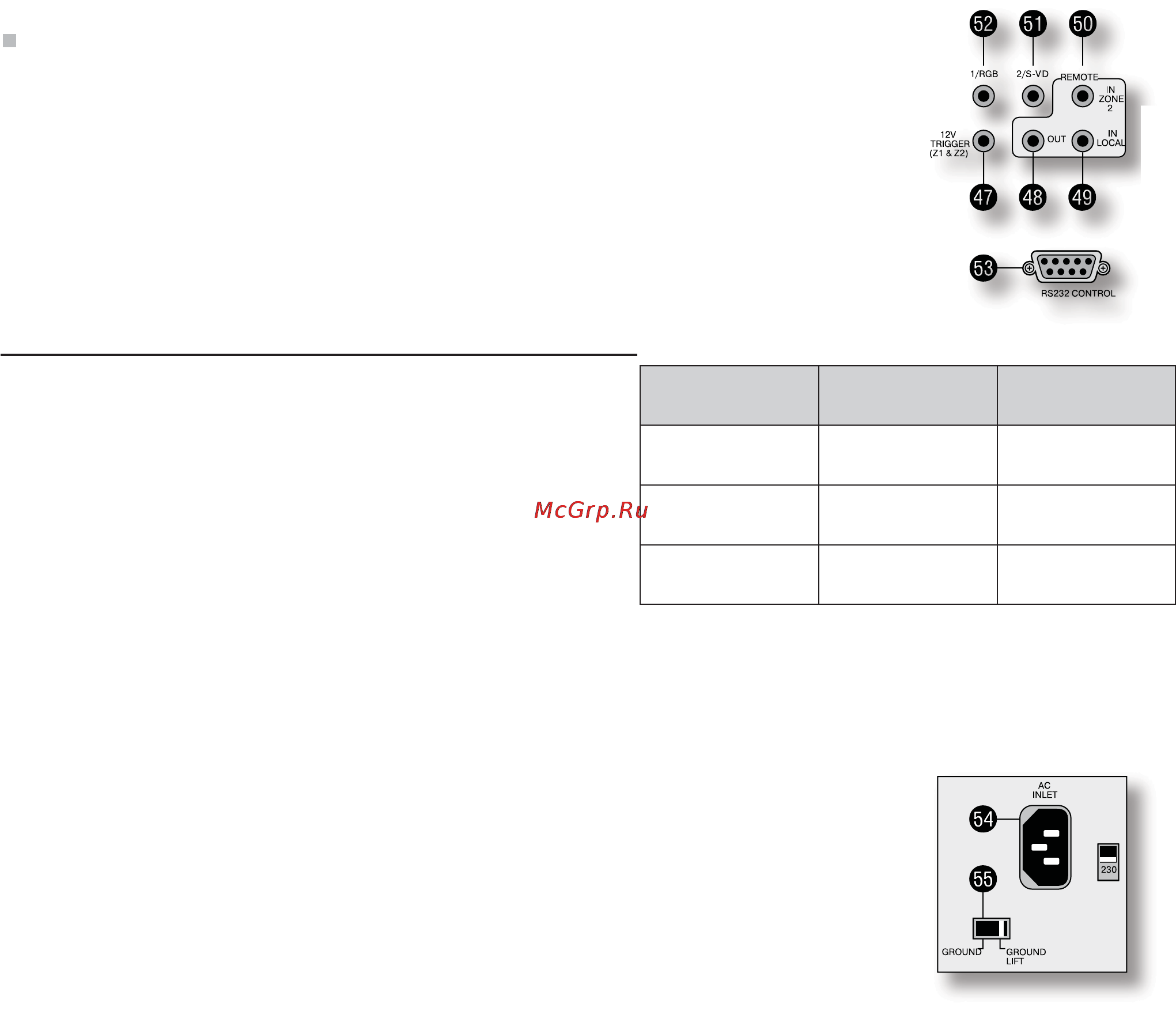

54 POWER INLET [Вход переменного тока]. AVR350 имеет источник питания, рассчитанный на два напряжения сети, 120 В и 230 В, которые можно выбирать

Ни при каких обстоятельствах НЕ ОТСОЕДИНЯЙТЕ устройство заземления от шнура питания.

Шнур питания от сети переменного тока

При нормальных условиях эксплуатации на аппарат подается питание через сетевой шнур с несъемной штепсельной вилкой.

Убедитесь, что вилка шнура питания, прилагаемого к аппарату, подходит к вашей розетке сети переменного тока. Если вилка не

подходит к розетке, обратитесь по месту приобретения аппарата.

Если по какой-либо причине вилку нужно удалить, от нее следует незамедлительно избавиться безопасным образом, потому что,

если, например, ребенок вставит ее в сетевую розетку, он может получить удар электрическим током. Если вам потребуется новая вилка, обратитесь по месту

приобретения аппарата.

Подключение сетевого шнура к розетке

Вставьте разъем (стандарта МЭК) шнура питания, прилагаемого к аппарату, в соответствующее гнездо подвода питания (54) на задней панели аппарата. Разъем должен

или путем подключения этого выхода к устройству, которым вы хотите управлять, через ИК-разъем диаметром 3,5 мм (только

аппараты производства Arcam), или путем использования ИК-излучателя, расположенного в центре окошка ИК-датчика на

компоненте-источнике (например, мини-излучатель Xantech 283MW).

49 IN LOCAL [Вход локального приемника]. Используйте этот разъем для подключения локального ИК-приемника, если ИК-

приемник на передней панели AVR350 загорожен.

50 IN ZONE 2 [Вход для Зоны 2]. Этот вход позволяет дистанционно управлять AVR350 из Зоны 2 с инфракрасного пульта

дистанционного управления (для получения дополнительной информации см. выше раздел «Подключение второй зоны»).

53 RS232 CONTROL [Разъем управления RS232]. Этот разъем предназначен для подключения устройств управления,

имеющих последовательный порт RS232 (например, контроллеров с сенсорным экраном производства Crestron и AMX).

Данный разъем может также использоваться для обновления программного обеспечения системы управления.

источников сигналов для главной зоны и Зоны 2. В таблице справа указано функциональное

назначение контактов триггерного разъема.

52 VIDEO TRIGGER 1 [Видео триггер 1], 51 VIDEO TRIGGER 2 [Видео триггер 2]. Эти

триггерные выходы выполняют различные функции в зависимости от установки, заданной

для пункта «Video Status» [Видео статус] меню «General Settings» [Общие настройки].

Подробную информацию об этом вы найдете на странице 12.

Контакт Назначение Напряжение

Штырек Включение главной

зоны

Включено = 12 В, 30 мА
